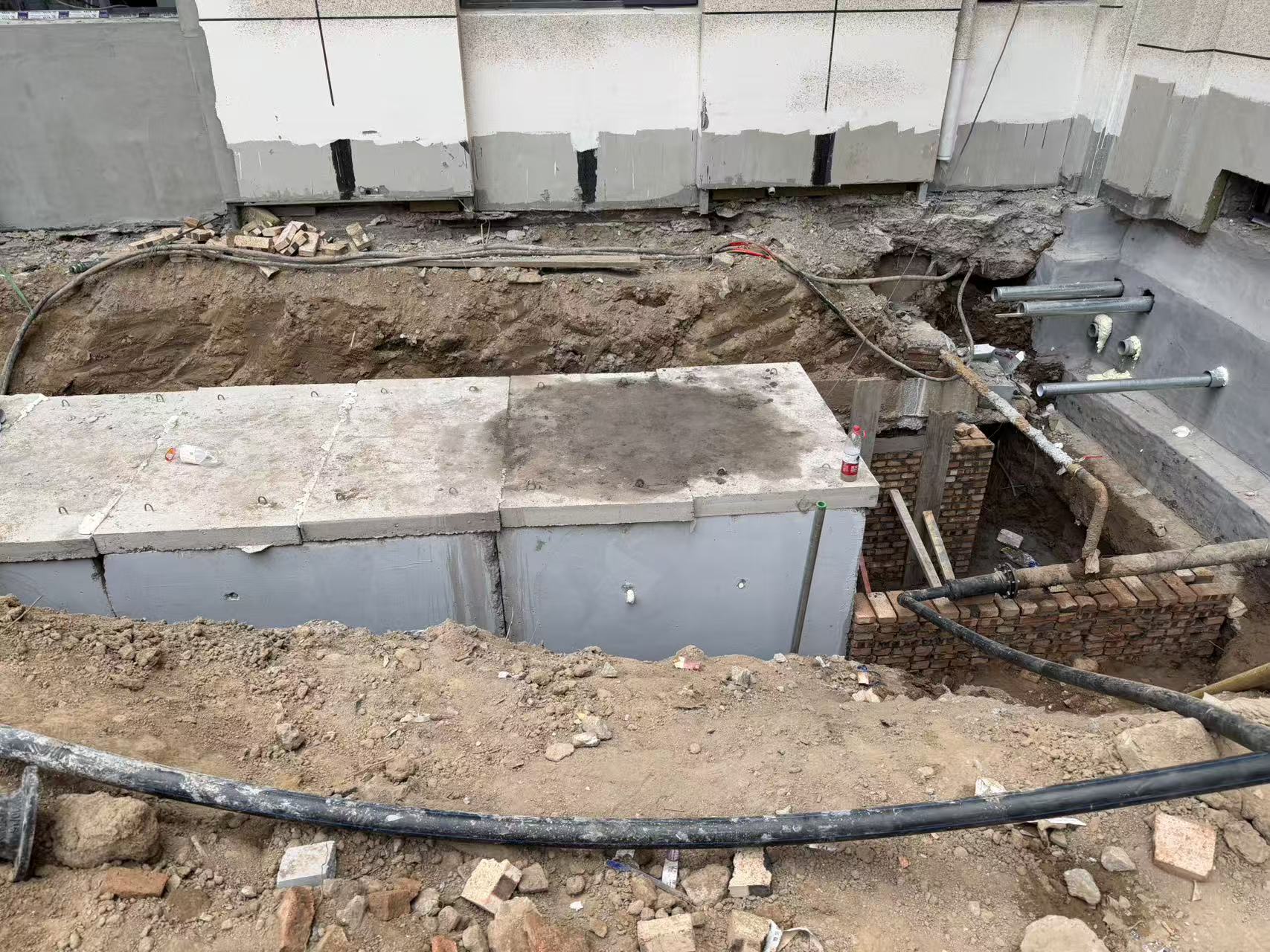

室外供暖管沟需要做哪些资料，检验批，是属于室外供热管网子分部吗？他的管沟和盖板是预制的，不是现浇的

需要做哪些资料，检验批，是属于室外供热管网子分部吗？他的管沟和盖板是预制的，不是现浇的

我要回答

邀请别人回答

全部回答

筑业小筑老师铂金专家

2026-05-18 08:37:59

是的，您理解得非常准确。室外供暖管沟（无论是预制还是现浇）**属于**建筑给水排水及采暖工程分部下的**室外供热管网子分部工程**。
具体来说，它属于该子分部下的 **“管沟及井室”分项工程**。
对于**预制管沟和预制盖板**的室外供暖管沟，需要准备的资料和检验批如下：
## 一、核心资料 (贯穿始终)
1. **施工组织设计/施工方案：** 包含管沟开挖、地基处理、垫层施工、预制构件运输与安装、回填等专项方案，需经审批。
2. **图纸会审记录、设计变更及洽商记录：** 所有设计文件的确认和变更记录。
3. **技术交底记录：** 针对管沟开挖、垫层施工、预制构件安装、回填等工序向施工班组的交底。
4. **测量放线记录：** 沟槽中心线、标高控制点等的放线记录。
## 二、材料/设备进场检验资料 (预制构件是关键)
5. **预制管沟构件、预制盖板出厂质量证明文件及进场检验记录：**
* 出厂合格证。
* 质量证明书（包含混凝土强度等级、钢筋规格型号及复检报告、外观尺寸允许偏差检验结果、结构性能检验报告（如设计要求或规范规定）等）。
* **预制构件进场检验批质量验收记录：** 这是针对预制构件本身作为“半成品”进场的验收。检查内容包括：构件型号、外观质量（破损、裂缝、蜂窝麻面等）、尺寸偏差（长度、宽度、高度、壁厚、对角线差、预埋件位置等）、标识等。**(非常重要！区别于安装检验批)**
* 混凝土试块强度报告（出厂提供或现场抽检）。
* 钢筋原材质量证明书及复检报告（通常由构件厂提供）。
* 必要时（如设计要求或规范规定），提供结构性能检验报告。
6. **其他材料：**
* 砂、石、水泥（用于垫层、灌缝、找平等）的出厂合格证/质量证明书及复检报告。
* 钢筋（用于现浇部分或连接）的质量证明书及复检报告。
* 防水、防腐材料（如设计要求）的合格证、质量证明书及复检报告。
* 回填土（砂）检验报告（压实度、含水率等）。
## 三、施工过程资料及检验批 (按工序划分)
7. **沟槽开挖与地基处理：**
* **土方开挖工程检验批质量验收记录：** 检查开挖断面尺寸、槽底标高、边坡坡度、槽底土质情况等。
* **地基验槽记录：** 非常重要！需经设计、勘察、监理、施工共同确认槽底地基土质承载力满足设计要求或处理方案要求。需附钎探记录（如进行钎探）。
* **地基处理记录及检验报告：** 如进行换填、夯实等地基处理，需有处理方案、施工记录及处理后的检测报告（如压实度、承载力）。
8. **垫层施工：**
* **混凝土垫层工程检验批质量验收记录：** 检查垫层厚度、标高、平整度、混凝土强度等。需附混凝土施工记录、混凝土试块强度报告。
9. **预制管沟安装：** **(核心工序)**
* **预制构件安装工程检验批质量验收记录：** 这是针对预制管沟**安装过程**的验收。检查内容包括：
* 构件安装位置（轴线、中心线）。
*安装标高（沟底标高）。
* 相邻构件**接口平整度、错台**。
* **接口处理：** 密封材料嵌填是否密实、饱满（橡胶圈、砂浆、密封胶等，按设计要求）。
* 构件固定是否稳固。
* 预留孔洞、预埋件位置。
*外观质量（安装造成的损伤）。
* **隐蔽工程验收记录：** 在预制管沟安装完成、接口处理完毕、**回填之前**，必须进行隐蔽验收。记录内容包括：沟槽尺寸、地基情况、垫层质量、预制构件安装质量（位置、标高、接口处理）、防水/防腐处理（如有）等。需附相关照片。**(非常重要！)**
10. **预制盖板安装：**
* **预制构件安装工程检验批质量验收记录：** 同样适用。检查内容包括：
* 盖板规格型号。
* 安装位置（覆盖管沟）。
* 安装平稳性、有无晃动。
* 板缝处理（勾缝是否密实）。
* 盖板顶面标高（与周围地面衔接）。
* 活动盖板（如检查井处）开启是否灵活。
11. **土方回填：**
* **土方回填工程检验批质量验收记录：** 检查回填土质、分层厚度、压实遍数、压实方法、回填标高、表面平整度等。
* **回填土压实度试验报告：** 按规范要求分层、分部位取样检测压实度，并出具报告。这是控制回填质量的关键指标。
12. **其他可能的分项：**
* 如果管沟内需要做防水层、防腐层，需有相应的 **“防腐层”或“防水层”检验批质量验收记录** 及隐蔽记录。
* 如果管沟连接检查井，井室部分需按“管沟及井室”分项下的井室要求做资料（井身砌筑/浇筑、井盖安装等检验批）。
## 四、试验检测资料
13. **混凝土试块强度试验报告：** 用于垫层、灌缝、找平等部位的混凝土。
14. **砂浆试块强度试验报告：** 用于接口封堵、勾缝等部位的砂浆（如使用）。
15. **回填土压实度试验报告：** (已包含在回填检验批中，但报告是独立文件)。
16. **防水/防腐层检测报告：** 如设计要求进行相关检测（如粘结力、厚度、电火花检测等）。
## 五、施工记录17. **施工日志：** 详细记录每天施工内容、人员、设备、材料、天气、质量安全情况、验收情况等。
18. **混凝土/砂浆施工记录：** 记录配合比、搅拌、运输、浇筑、养护情况。
19. **构件安装记录：** 可详细记录每段/每块预制构件的安装时间、位置、操作人员、检查情况等（非强制，但有助于追溯）。
## 六、功能性试验（如适用）
20. **管沟灌水试验记录（如设计要求）：** 有些重要管沟（特别是穿越道路、有防水要求）可能要求进行灌水试验，检查其密封性和抗渗性。需按设计要求执行并记录。
## 七、分部/子分部/分项工程质量验收记录
21. **分项工程质量验收记录：** “管沟及井室”分项工程完成后，汇总该分项下所有检验批验收记录，进行分项工程质量验收。
22. **子分部工程质量验收记录：**室外供热管网子分部工程完成后，汇总该子分部下所有分项工程（包括管沟及井室、管道安装、补偿器安装、管道防腐与保温等）的验收记录。
23. **分部工程质量验收记录：** 最终纳入建筑给水排水及采暖工程分部工程验收。
## 总结关键点
1. **归属明确：** 属于 **室外供热管网子分部工程** 下的 **“管沟及井室”分项工程**。
2. **预制构件资料是重点：**
* **必须区分：** **预制构件进场检验批** (检查构件本身质量) 和 **预制构件安装检验批** (检查安装过程质量)。这是预制与现浇的主要区别。
* **出厂质量证明文件齐全：** 合格证、质量证明书、混凝土/钢筋报告等至关重要。
3. **隐蔽验收是关键节点：** **预制管沟安装完成、接口处理好、回填前** 的隐蔽工程验收记录必不可少，需各方签字确认。
4. **地基与回填质量是核心：** 地基验槽记录和回填土压实度试验报告是保证管沟长期稳定运行的基础。
5. **按工序做检验批：** 土方开挖、地基处理、垫层、预制管沟安装、预制盖板安装、回填等工序都应有对应的检验批。
6. **资料系统性：** 所有资料应能清晰地反映从材料进场到最终验收的全过程质量控制轨迹。
**务必注意：** 具体表格名称和编号依据您项目所在地使用的**地方规程或国家标准**（如《建筑工程施工质量验收统一标准》GB 50300及其配套的各专业验收规范，特别是《建筑给水排水及采暖工程施工质量验收规范》GB 50242）。监理单位的要求也可能有细微差别。施工前应与监理充分沟通确认所需的详细资料清单和表格样式。
