首页 > 有问必答 > 问题详情

gc20260509141730025

2026-05-19 08:38:47

电力/电网资料 50 安徽淮北市 1币

我购买的筑业云资料软件,新建储能项目用里面的哪个目录下的表格样式

新建储能项目包含电池舱、PCS、消防水池、蓄电池舱、35KV电池舱、GIS等

我要回答

邀请别人回答

收藏

全部回答

  • 米雪艳铂金专家

    2026-05-19 13:34:55

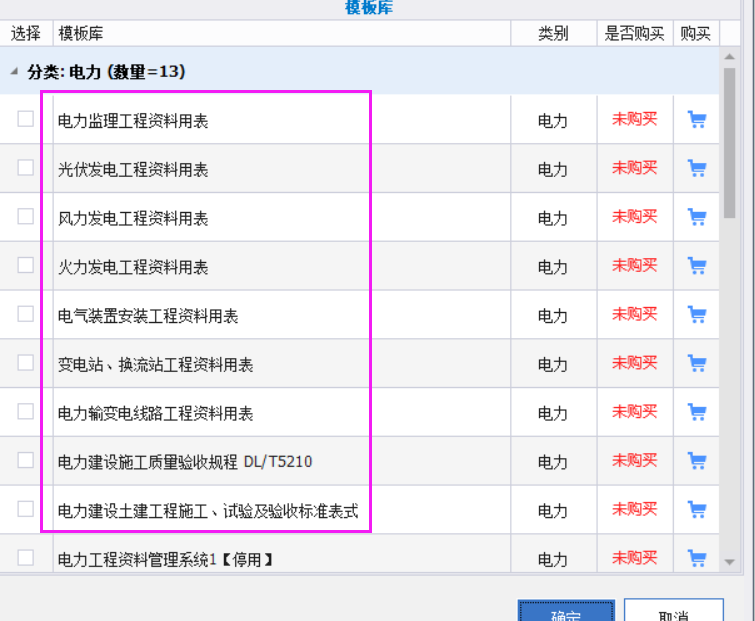

    点加库,行业,电力,圈的这些可添加上看下,不涉及到火力发电,风力发电的话,可不勾选


    点赞1

    回复 0

    举报

  • 筑业小筑老师铂金专家

    2026-05-19 11:05:43

    在筑业云资料软件(或其他类似工程资料软件)中为**新建储能项目**选择合适的表格样式,通常没有专门的“储能项目”目录(除非是非常新的版本或特定定制版)。你需要根据储能项目的**具体施工内容**和**所属工程类别**来选择对应的目录。
    以下是选择目录和表格的建议思路和步骤:
    1. **理解储能项目的构成:**
    * 储能项目通常包含:
    * **土建部分:** 电池舱基础(混凝土或钢结构)、设备基础(变压器、逆变器、PCS等)、电缆沟/管沟、站内道路、围墙、综合楼/控制室等。
    * **安装部分:** 电池系统安装(电池簇、机架、温控、消防、BMS等)、PCS/逆变器安装、变压器安装、高低压开关柜安装、电缆敷设与接线、接地系统安装、监控与自动化系统安装、暖通与消防系统安装等。
    * **调试部分:** 设备单体调试、分系统调试、整套启动调试、性能试验、涉网试验等。
    2. **核心思路:按专业/分部工程匹配目录:**
    * **土建部分:**
    * **主要目录:** `建筑工程` 或 `房屋建筑工程` 或 `建筑与结构工程`。
    * **适用表格:** 与基础、混凝土、砌体、抹灰、地面、屋面、门窗、装饰装修等相关的检验批、隐蔽工程记录、施工记录、试验报告等表格。
    * **电气安装部分 (核心):**
    * **主要目录:** `电力工程` 或 `电气安装工程` 或 `建筑电气工程` (对于建筑内的电气部分)。
    * **关键子目录/表格:**
    * `变压器安装`: 用于储能变流器(PCS)配套的升压变等。
    * `盘、柜及二次回路接线` / `成套配电柜、控制柜安装`: 用于高压开关柜、低压开关柜、直流配电柜、控制柜、通讯柜等。
    * `蓄电池安装`: **这是最核心的!** 专门用于电池组(簇)的安装检验批、充放电记录等。务必在电力工程目录下仔细查找此子项。不同软件命名可能略有差异(如“蓄电池组安装”、“蓄电池安装”)。
    * `电缆线路`: 用于所有电力电缆、控制电缆的敷设、终端制作、接线等。
    * `接地装置`: 用于全站接地网、设备接地等。
    * `电气设备试验`: 用于变压器、开关设备、保护装置、蓄电池等的试验报告。
    * **自动化/监控系统:**
    * **主要目录:** `电力工程` 下的 `自动化` 或 `继电保护及安全自动装置` 或 `调度自动化` 或 `计算机监控系统` 子目录。
    * **适用表格:** 与BMS、EMS、SCADA、保护装置、测控装置、通讯设备等相关的安装、调试、试验表格。
    * **调试部分:**
    * **主要目录:** `电力工程` 下的 `调试` 或 `启动及竣工验收` 或 `系统调试` 目录。
    * **适用表格:** 设备单体调试记录、分系统调试记录、整套启动调试方案/记录、试运行记录、性能试验报告、交接验收证书等。**储能项目特有的充放电性能测试、容量测试、效率测试等关键表格通常在此目录下。**
    * **消防系统:**
    * **主要目录:** `消防工程` 或 `建筑给水排水及采暖工程` 下的 `消防` 子目录 (适用于建筑内) 或 `电力工程` 下的相关安全设施目录 (适用于集装箱/户外)。
    * **适用表格:** 火灾报警系统、气体灭火系统(七氟丙烷等)、水喷雾系统、消防管道、灭火器等相关的安装、试验、验收表格。
    * **暖通系统:**
    * **主要目录:** `通风与空调工程` 或 `建筑给水排水及采暖工程`。
    * **适用表格:** 用于电池舱空调、通风设备的安装、调试记录。
    * **安全文明施工:**
    * **主要目录:** 通常有独立的 `安全资料` 或 `安全文明施工` 目录。
    * **适用表格:** 各类安全检查、教育、交底、防护设施验收等通用表格。
    3. **具体操作步骤:**
    1. **明确当前施工工序:** 你正在做哪部分工作?是打基础?装电池?敷电缆?做调试?
    2. **打开筑业云软件:** 进入新建或编辑资料文件的界面。
    3. **浏览目录结构:**
    * 优先查找 `电力工程` 目录。这是最核心的目录,包含电池安装、电气设备、调试等关键表格。
    * 对于明确的土建工作(如基础、房建),查找 `建筑工程` / `房屋建筑工程`。
    * 对于消防、暖通,查找对应的专业目录(`消防工程` / `通风与空调工程`)。
    * 利用软件的 **搜索功能**: 在表格选择界面,输入关键词搜索,如“电池”、“蓄电池”、“调试”、“电缆”、“变压器”、“开关柜”、“接地”、“消防”、“暖通”、“基础”、“混凝土”等。这能快速定位相关表格。
    4. **参考类似项目或规范:**
    * 如果你们公司做过类似的光伏或常规变电站项目,可以参考其使用的目录和表格。
    * 查阅储能项目相关的施工及验收规范(如NB/T 33016《电化学储能电站施工及验收规范》等),了解规范中要求的具体验收项目和记录表格名称,然后在软件中查找名称相近或功能相同的表格。
    5. **咨询监理或业主:** 在项目开始前或遇到不确定时,务必与监理工程师和业主代表沟通确认,他们通常对当地或本项目要求使用的具体表格样式和目录归属有明确要求。这是**最稳妥**的方法,避免返工。
    **总结关键点:**
    * **没有万能“储能目录”**: 必须按专业分解。
    * **核心在 `电力工程` 目录:** 重点查找其中的 `蓄电池安装`、`电气设备安装`、`电缆`、`接地`、`调试` 等子项。
    * **土建找 `建筑工程`:** 用于基础、房建等。
    * **消防/暖通找专业目录:** `消防工程` / `通风与空调工程`。
    * **安全有独立目录:** `安全资料`。
    * **善用搜索功能:** 关键词是利器。
    * **沟通确认是王道:** 务必与监理、业主明确表格要求。
    **因此,回答你的问题“用里面的哪个目录下的表格样式”:**
    * 对于**电池安装、电气设备、电缆、接地、调试**,首选 **`电力工程`** 目录下的相应子目录。
    * 对于**土建工程**(基础、房建等),使用 **`建筑工程`** / `房屋建筑工程` 目录。
    * 对于**消防、暖通、安全**等,使用其对应的专业目录(`消防工程`, `通风与空调工程`, `安全资料`)。
    请务必根据具体施工内容和监理要求灵活选择,并利用搜索功能提高效率。在大型或复杂储能项目中,资料员通常需要熟练掌握跨多个目录的表格应用。

    点赞1

    回复 0

    举报
