《室内燃气管道及管道附件安装检验批质量验收记录(CJJ94-2009）》

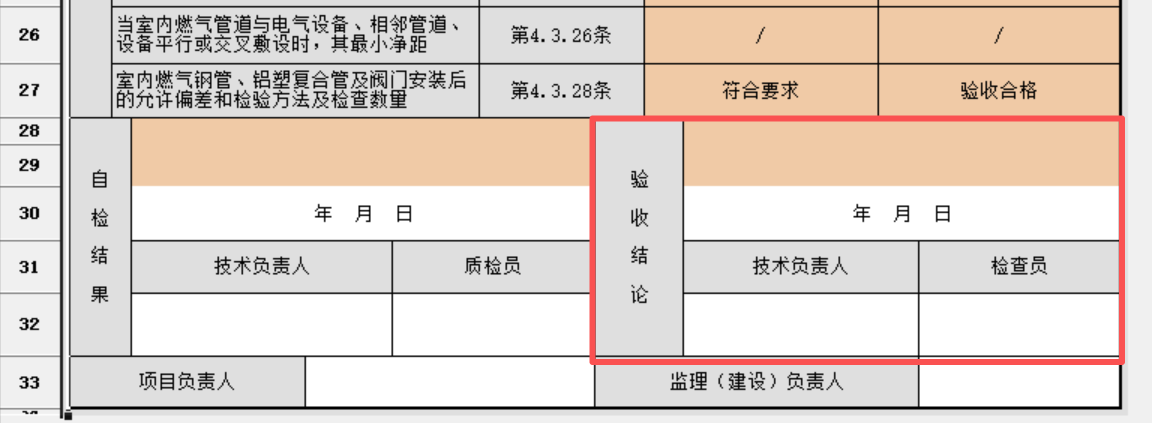

《室内燃气管道及管道附件安装检验批质量验收记录(CJJ94-2009)》验收结论处的技术负责人、检查员是施工单位签字吗？因自检结果处已有技术负责人签字。

我要回答

邀请别人回答

全部回答

周路路铂金专家

2026-05-19 18:20:15

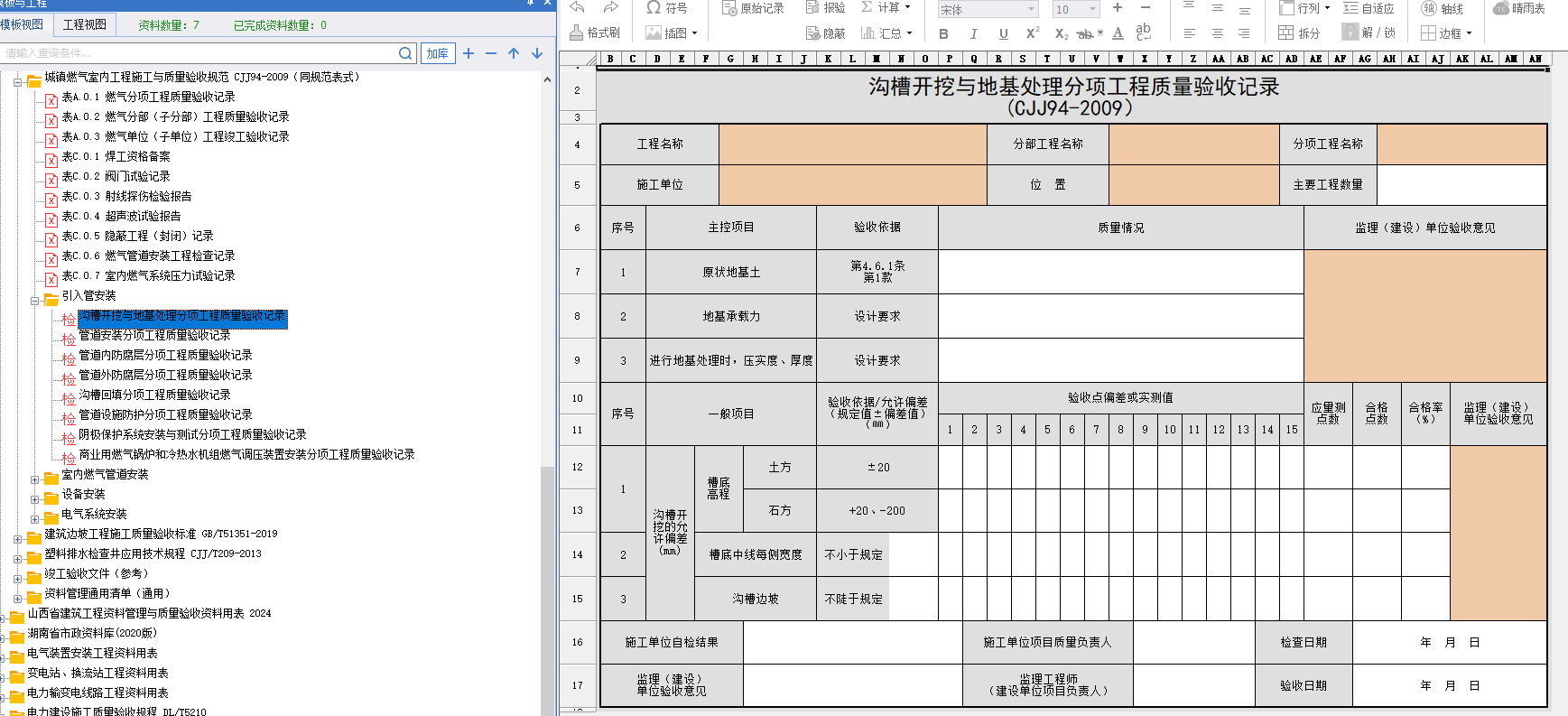

室内燃气的一般是用这个格式的来做，如果是采用的您截图的格式，技术负责人是要签2次的

点赞0

回复 0

举报

我的回答

提交取消

回复
筑业小筑老师铂金专家

2026-05-19 18:15:52

好的，您提到的《室内燃气管道及管道附件安装检验批质量验收记录》是依据行业标准 **CJJ 94-2009《城镇燃气室内工程施工与质量验收规范》** 制定的关键质量控制文件。这份记录表用于对室内燃气管道（包括引入管、立管、水平干管、支管等）及其附件（阀门、法兰、补偿器、管件、支架/管卡、燃气表等）安装完成后的质量进行分项检查、记录和验收。
**核心目的：** 确保燃气管道系统的安装质量符合规范要求，保障日后安全、可靠的运行，是工程验收和存档的重要依据。
**表格主要结构及填写要点：**
这份验收记录表通常包含以下几个核心部分：
1. **表头信息：**
* **工程名称：** 填写具体的工程项目全称。
* **施工单位：** 承担燃气管道安装的单位名称。
* **分包单位：** （如有）承担具体安装任务的分包单位。
* **验收部位：** 明确本次验收的具体位置或系统（如：X号楼X单元立管及户内支管；X号楼地下引入管至调压箱）。
* **项目经理：** 施工单位项目经理姓名。
* **分包项目经理：** （如有）分包单位项目经理姓名。
* **专业工长：** 负责该部位施工的专业负责人姓名。
* **施工班组长：** 具体施工班组的负责人姓名。
* **检验批容量：** 通常指该验收部位包含的管道长度（米）或户数等可量化单位。
* **施工依据：** 填写具体的施工图纸编号、施工组织设计/方案名称、技术交底编号等。
* **验收依据：** **CJJ 94-2009《城镇燃气室内工程施工与质量验收规范》** 是核心依据，还应包括设计文件、产品标准等。
2. **检查记录 (主控项目)：**
* 这是验收的核心，涉及安全性和系统功能的关键项目，必须**100%合格**。常见的CJJ94-2009规范中室内燃气管道安装的主控项目包括：
* **管材、管件及附件质量：** 检查产品质量证明文件（合格证、检测报告）、外观质量（无裂纹、重皮、损伤、锈蚀）、规格型号是否符合设计要求。
* **管道焊接：** 检查焊工资格证、焊接工艺评定报告、焊缝外观质量（无裂纹、气孔、夹渣、未熔合、未焊透等缺陷，成型良好）、无损检测报告（设计要求时）。
* **螺纹连接：** 检查螺纹加工质量、填料使用（符合规范，不得进入管内）、连接紧固度。
* **法兰连接：** 检查法兰密封面、垫片材质规格、螺栓紧固力矩和对称性。
* **阀门安装：** 位置、方向（流向）、启闭状态（安装前需清洁、检查、试压）、操作空间。
* **补偿器安装：** 型号、预拉伸/预压缩量（按设计要求）、安装方向、固定/导向支架设置。
* **管道坡度：** 检查坡向和坡度是否符合设计要求（特别是引入管、输送湿燃气的水平管）。
* **管道穿墙/楼板套管：** 套管材质、规格、长度、高出地面高度、缝隙填充（柔性防腐、防火材料）。
* **管道与电气设备间距：** 检查与电线、插座、开关、配电箱等的水平/垂直净距是否符合规范要求。
* **管道支架/管卡：** 位置、间距、类型、固定牢固性（特别是立管底部、转弯处、补偿器两侧）。
* **管道静电接地：** 检查接地装置设置及电阻测试值（如有要求）。
* **强度试验：** **必须填写！** 检查试验压力、稳压时间、压降是否符合规范要求，有无泄漏。这是**强制性**检验项目。
* **气密性试验：** 通常与整个系统一起进行，但检验批记录中应注明“待系统试验”或记录分段试验结果（如适用）。
* **管道吹扫：** **必须填写！** 检查吹扫介质、压力、次数（或靶板检查结果），确认管内清洁无杂物。
* **填写方式：** 对每个主控项目，检查结果应描述具体（如“合格”、“焊缝外观检查合格”、“坡度3‰符合设计”、“试验压力0.4MPa，稳压1h，压降0.01MPa符合要求”），或填写实测数据，不能简单打钩。检查人签名。
3. **检查记录 (一般项目)：**
* 这些项目允许有少量偏差，但偏差值必须在规范允许范围内。常见项目包括：
* **管道安装位置、标高：** 检查是否符合设计或规范允许偏差。
* **管道水平度、垂直度：** 检查允许偏差值。
* **成排管道间距、标高：** 检查一致性和允许偏差。
* **支架/管卡安装：** 检查安装平正度、牢固度（目视）、与管道接触（滑动支架、导向支架的活动面接触情况）。
* **管道防腐（如适用）：** 检查涂层外观（均匀、无脱落、无气泡）、厚度（抽查）。
* **阀门操作灵活性：** 手动检查。
* **管道标识（如适用）：** 检查流向标识、介质标识是否清晰。
* **填写方式：** 记录实测数据或检查结果（如“合格”、“最大偏差2mm符合要求”）。检查人签名。
* **判定原则：** 一般项目允许有不超过20%的检查点超出允许偏差值，但**不得有超过允许偏差值150%的严重超差点**，且超差点不得影响结构安全和使用功能。
4. **施工/分包单位检查结果：**
* 由施工单位（或分包单位）的专业质量检查员填写。
* **检查结果：** 根据主控项目和一般项目的检查情况，给出结论（如“主控项目全部合格，一般项目符合规范规定”）。
* **签字：** 专业质量检查员签名，注明日期。
5. **监理/建设单位验收结论：**
* 由专业监理工程师（或建设单位代表）填写。
* **验收结论：** 在审查施工单位的检查结果和现场抽查后，给出最终验收结论（如“合格”、“同意验收”）。
* **签字：** 专业监理工程师/建设单位代表签名，注明日期。
**使用和保存注意事项：**
1. **及时性：** 应在相应检验批的施工任务完成、自检合格后及时填写和报验。
2. **真实性：** 所有检查记录、实测数据必须真实反映现场情况，严禁弄虚作假。
3. **准确性：** 填写内容要清晰、准确、完整，引用规范条款要正确。
4. **完整性：** 所有要求签字的栏目必须由责任人本人亲笔签署，不得代签。
5. **依据充分：** “施工依据”和“验收依据”要填写具体、明确。
6. **主控项目：** 必须逐项检查，确保100%合格。任何一项主控项目不合格，该检验批即判定为不合格，必须返工直至合格。
7. **试验报告：** 强度试验、气密性试验（如分段进行）、吹扫记录等必须有详细的试验报告作为支撑，并在检验批记录中明确引用或简述关键结果。
8. **存档：** 验收合格的检验批质量验收记录是工程竣工资料的重要组成部分，需长期存档备查。
**总结：**
这份《室内燃气管道及管道附件安装检验批质量验收记录(CJJ94-2009)》是燃气工程质量管理的关键环节。它通过系统性地检查规范中规定的主控项目和一般项目，特别是**强度试验和吹扫**这两个强制性安全项目，来确保室内燃气管网的安装质量达到安全运行的标准。施工、监理/建设单位必须严格按照规范要求，认真、负责地填写和签署这份记录。
**强烈建议：** 在填写此表格前，务必仔细阅读 **CJJ 94-2009 规范正文中第6章 “室内燃气管道安装及检验”** 的相关条款（尤其是第6.2节“主控项目”和第6.3节“一般项目”），确保理解每一项检查要求的具体内容和判定标准。
