市政供热管网用那些表格做

我要回答

邀请别人回答

全部回答

筑业小筑老师铂金专家

2026-05-22 09:53:44

市政供热管网工程涉及多个环节，从设计、施工、验收到运行维护，都需要大量的表格进行记录、管理和质量控制。以下是一些**关键且常用**的表格分类和示例：
## 一、设计阶段
1. **基础数据收集表：**
* 热负荷计算表（按建筑类型、面积、采暖方式等）
* 热源参数表（锅炉/换热站出力、温度、压力等）
* 地形图、地下管线综合图（标注现有管线）
* 地质勘察报告数据表
* 气象参数表（采暖室外计算温度、主导风向等）
2. **水力计算与设备选型表：**
* 管网水力计算表（管段流量、管径、流速、比摩阻、压力损失）
* 管材选择表（材质、规格、壁厚、标准、供应商）
* 阀门选型表（类型、规格、压力等级、连接方式、数量、位置）
* 补偿器选型计算与配置表（类型、规格、数量、位置）
* 支吊架选型计算表（类型、规格、位置）
* 保温材料选型与厚度计算表
3. **图纸配套表格：**
* 材料表（图纸中所有设备、管材、附件等的汇总）
* 图例说明表
* 设计说明（包含设计参数、标准规范等）
## 二、施工阶段
1. **施工准备：**
* 施工组织设计审批表
* 开工报告
* 施工图纸会审记录表
* 技术交底记录表 * 施工人员/机具进场报验表
2. **材料设备管理：**
* 材料/设备进场验收记录表（检查规格、型号、数量、质量证明文件）
* 材料/设备报验单（向监理报验）
* 主要材料/构配件/设备供货商资质审查表 * 材料/设备质量证明文件汇总表（合格证、检验报告、使用说明书等）
* 焊材管理记录表（烘烤、发放、回收）
3. **施工过程记录：**
* **焊接记录：**
* 焊口编号与布置图
* 焊接工艺评定报告 * 焊工资格证书审查记录 * 焊接记录（焊工号、焊接参数、日期）
* 焊缝外观质量检查记录表
* **管道安装记录：**
* 管道安装检查记录表（坐标、标高、坡度、对口间隙、平直度）
* 补偿器预拉伸/预压缩记录表 * 支吊架安装检查记录表（位置、类型、牢固性）
* **阀门安装与试验：**
* 阀门试验记录表（强度试验、严密性试验）
* 阀门安装检查记录表（型号、方向、操作空间）
* **防腐保温施工：**
* 管道除锈等级检查记录表
* 防腐层施工质量检查记录表（厚度、粘结力、电火花检测）
* 保温层施工质量检查记录表（厚度、密实度、外观）
* 保护层施工质量检查记录表（外观、牢固性、防水性）
* **沟槽开挖与回填：**
* 管沟开挖检查记录表（沟底标高、宽度、坡度、地基处理）
* 管道下管记录表 * 管沟回填检查记录表（分层厚度、夯实度、回填材料）
* **隐蔽工程验收记录表：** (非常重要！记录所有被后续工序覆盖的工序，如焊口、防腐、保温、埋地管道基础处理等)
4. **质量检验与试验：**
* **压力试验：** (核心环节)
* 管道系统强度试验记录表 * 管道系统严密性试验记录表
* 试验用压力表校验记录 * **清洗与吹扫：**
* 管道系统清洗/吹扫记录表（方法、介质、结果）
* **无损检测：**
* 无损检测委托单
* 射线检测报告（RT）
* 超声波检测报告（UT）
* 磁粉检测报告（MT）
* 渗透检测报告（PT）
* 无损检测焊口位置图及结果汇总表
5. **施工安全与进度：**
* 安全检查记录表 * 安全隐患整改通知单/回复单 * 工程进度计划表
* 工程进度完成情况统计表
* 工程变更/签证单
## 三、竣工验收阶段
1. **竣工资料整理：** (将施工过程中的重要记录汇总整理成册)
*竣工图（含所有变更）
* 竣工报告 * 工程质量评估报告（监理）

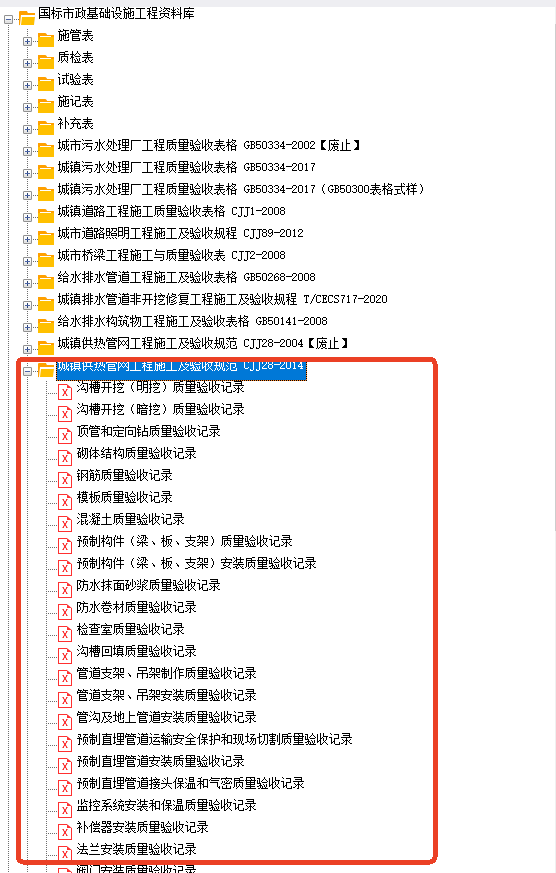

* 单位工程/分部工程/分项工程/检验批质量验收记录表 (按验收规范划分)
* 隐蔽工程验收记录汇总
* 主要材料/设备合格证及试验报告汇总
* 压力试验记录 * 清洗/吹扫记录 * 焊接及无损检测报告汇总 * 调试记录（系统冷态、热态调试）
* 阀门试验记录汇总
* 防腐保温施工记录汇总 * 施工日志
* 设计变更、工程洽商记录汇总
* **热力管网竣工资料目录** (总清单)
2. **验收申请与报告：**
* 工程竣工验收申请表 * 工程竣工验收报告
* 工程竣工验收证书 * 质量保修书
## 四、运行维护阶段
1. **运行监控：**
* 热力站运行日志（温度、压力、流量、补水、设备状态等）
* 管网关键节点巡检记录表（检查井、阀门井、补偿器、支墩状态）
* 用户投诉/报修记录处理表
* 能耗统计表（水、电、热）
2. **维护保养：**
* 设备设施维护保养计划表
* 设备设施维护保养记录表（阀门保养、泵维护、除污器清洗等）
* 设备设施检修记录表
3. **安全管理：**
* 安全巡检记录表 * 安全隐患排查与治理台账 * 应急预案演练记录
4. **资产管理：**
* 供热管网资产台账（管线、阀门、补偿器、井室等的位置、规格、参数、状态）
* 设备档案卡5. **信息化管理 (GIS/BIM/SCADA)：**
* GIS系统数据采集与更新记录表（管线坐标、属性）
* BIM模型信息表
* SCADA系统报警与操作记录
## 关键特点与使用建议
* **标准化：** 应尽量采用国家、行业或地方标准规定的表格格式，或企业内部标准化的表格模板。
* **可追溯性：** 表格记录必须清晰、完整、准确，签字齐全（施工、监理、建设等单位相关人员），确保过程可追溯。
* **及时性：** 施工过程中的记录必须及时填写，尤其是隐蔽工程和关键工序。
* **完整性：** 竣工资料中的表格必须齐全，构成完整的工程档案。
* **电子化：** 越来越多的表格采用电子化形式（如Excel,专业工程管理软件，GIS/BIM平台），便于存储、查询和分析。
* **针对性：** 根据工程的具体规模、复杂程度和管理要求，选择使用必要的表格，并非所有表格都适用于每个项目。
**总结来说，市政供热管网涉及的表格贯穿项目全生命周期，核心在于记录设计参数、控制施工质量（特别是焊接、压力试验、防腐保温、隐蔽工程）、确保验收资料完整、支持运行维护管理。** 一套完整、规范的表格体系是保障供热管网安全、可靠、高效运行的重要基础。在具体项目中，应参考相关的施工验收规范（如GB 50242, CJJ/T 81等）和当地供热管理部门的要求。
