图片中的总等电位和局部等电位应该怎么填写

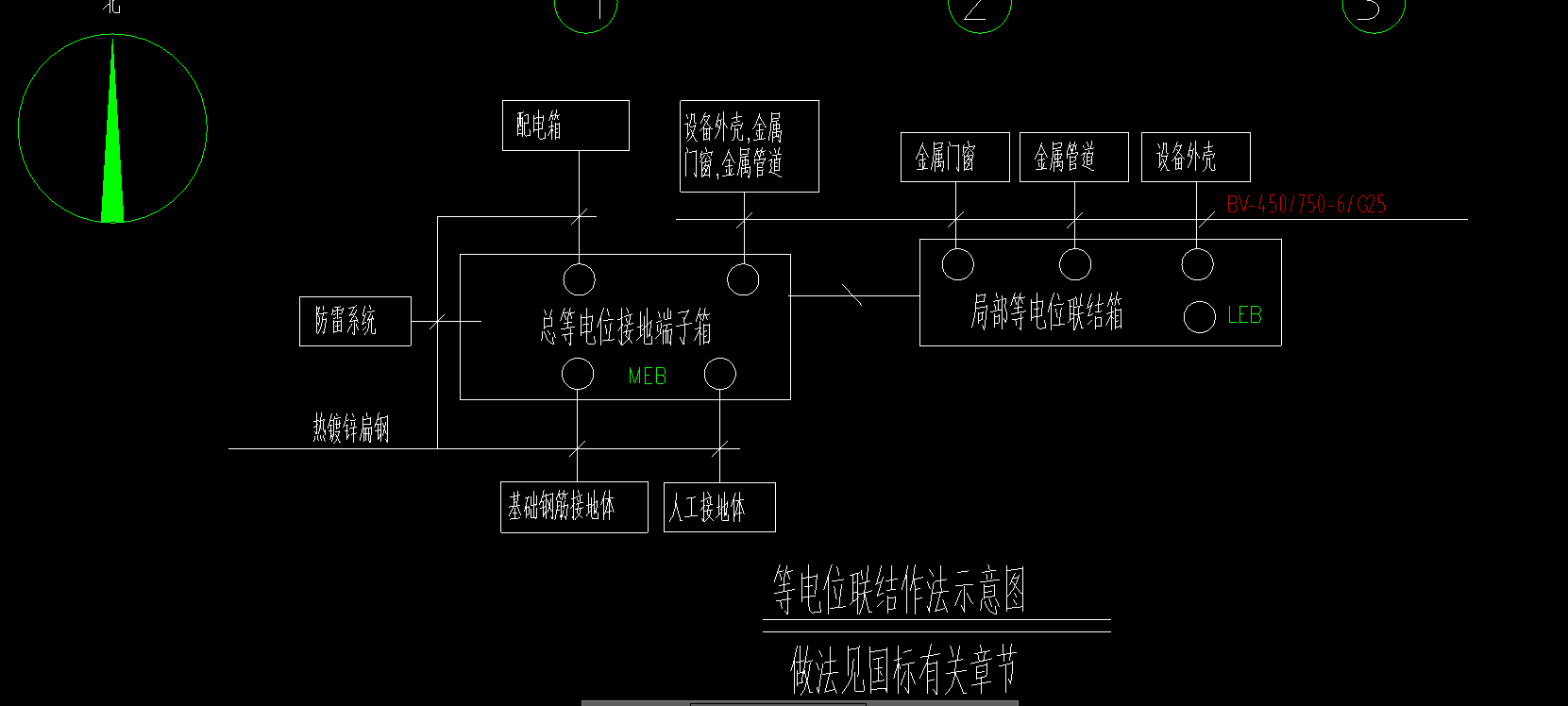

这个是一个水处理产房的一个等电位联结图，请问这个局部等电位和总的等电位的检验批容量怎么填写，以及应该选用哪一个检验批表格

我要回答

邀请别人回答

全部回答

筑业小筑老师铂金专家

2026-05-25 09:19:30

好的，填写“总等电位端子箱”和“局部等电位端子箱”的位置及其连接内容时，需要根据图纸标识和现场实际情况来确定。以下是如何填写的指导：
## 核心原则
1. **位置：** 填写端子箱安装的具体位置（房间名称或区域）。
2. **连接内容：** 详细列出连接到该端子箱的所有金属导体（管道、结构件、设备外壳、接地线等）。
## 具体填写方法
###1. 总等电位端子箱
* **位置：**
* 通常位于建筑物的**进线处**或**配电间/电井**附近。
* 常见位置如：**地下配电室、一层配电间、水表间、暖通设备房、建筑物入口处**等。
* **填写示例：** `一层配电间`、`地下室水暖管井`、`1#楼进线间`。
* **连接内容：**
* **进线金属管道：** 如给水总管、排水总管、燃气总管（如果允许且符合规范）、暖气/空调总管等。
* **建筑物金属结构：** 如基础接地体（接地网）、主钢筋网（如果设计明确要求）。
* **电源保护接地线：** 来自变压器中性点的接地线或建筑物总配电箱的保护接地线。
* **防雷引下线：** （如果设计将总等电位作为防雷接地的一部分）。
* **其他进出建筑物的金属构件：** 如金属通风管道、金属电缆桥架/金属管（如果大面积敷设）。
* **填写示例：** `进户给水镀锌钢管、进户排水铸铁管、采暖主立管、基础接地体、总配电箱PE排`。 (连接点数量根据实际连接数填写，例如 `6处`)
### 2. 局部等电位端子箱
* **位置：**
*通常设置在**需要特别防护电击危险的局部区域**。
* 最常见于**卫生间、浴室、游泳池、喷水池、洗衣房、手术室、数据处理机房**等潮湿或具有特殊电气要求的场所。
* **填写示例：** `主卫`、`客卫`、`101卫生间`、`地下泳池设备间`。
* **连接内容：**
* **区域内所有可能同时触及的**外露可导电部分**和**装置外可导电部分**：
* **金属管道：** 给水管、排水管、热水管、暖气管、金属地漏等。
* **金属构件：** 金属门窗框、金属扶手、金属吊顶龙骨（如果大面积金属且可能触及）、金属浴帘杆、金属暖气片/毛巾架（如果接地）。
* **设备外壳：** 洗衣机、电热水器、插座PE线、灯具外壳（如果可能触及）、浴霸外壳等电气设备的外露金属部分（通常通过插座PE线或设备接地线间接连接）。
* **区域内的结构钢筋网：**通常是卫生间底板或墙体内的钢筋网（LEB专用扁钢与钢筋网焊接）。
* **填写示例：** `给水PPR管金属管卡、铸铁排水管、金属暖气片、金属门窗框、卫生间底板钢筋网、洗衣机PE线`。 (连接点数量根据实际连接数填写，例如 `5处`)
## 填写注意事项
1. **依据图纸和现场：** 最终填写内容必须严格对照设计图纸上标注的连接点和现场实际施工完成的连接点。图纸通常会明确要求连接哪些部分。
2. **位置要具体：** 避免笼统地写“卫生间”，应写清楚是哪个卫生间（如“二层主卫”、“101室卫生间”）。
3. **连接内容要详细：** 尽可能具体地列出连接的金属物名称和类型（如“金属给水管”、“铸铁排水管”、“金属暖气片”），避免只写“金属管道”这样模糊的描述。同时要区分是管道本身还是其金属支撑/卡箍（如果设计要求连接）。
4. **连接点数量：** 通常需要填写实际连接了多少个点（处）。这个数量是指连接到LEB端子排上的导体数量（一根水管算一处，一根钢筋算一处，一个设备接地线算一处等）。
5. **区分总等电位和局部等电位：** 总等电位连接的是建筑物“总进线”处的金属物和接地系统，范围是整个建筑物。局部等电位连接的是特定小区域（如一个卫生间）内的所有金属物，范围是局部的。两者的位置和连接内容截然不同。
6. **作用理解：** 填写时可以理解其作用：总等电位是为了降低建筑物内的电位差和故障接触电压；局部等电位是为了在特定危险区域实现更精细的“电位均衡”，进一步降低电击风险。
**总结：** 看清图纸标识，找准安装位置（总在进线/配电处，局在卫生间等小区域），详细列出连接的各种金属管道、构件、钢筋和设备接地线，并写明连接点数量。
