请问下图中的低压系统图应该做哪张检验批，是电气动力吗

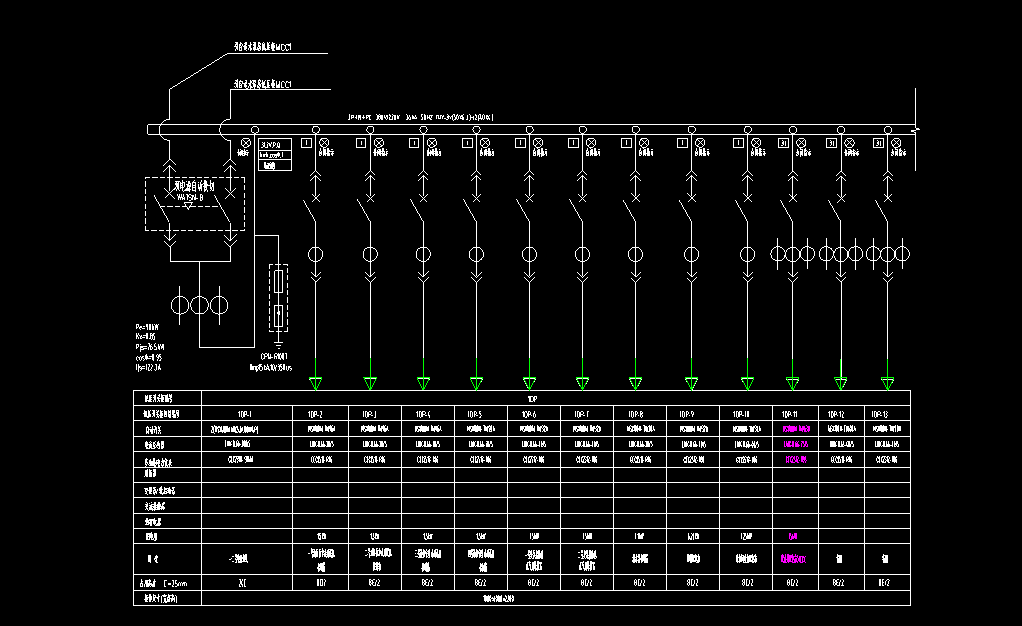

这个这个是低压系统图，请问是不是按照电气动力来做，每一条线对应一个回路，可以这样理解吗

我要回答

邀请别人回答

全部回答

筑业小筑老师铂金专家

2026-05-25 09:24:56

好的，您的问题很关键！判断低压系统图对应的检验批，主要看这张系统图**描述的是哪一部分的电气工程内容**，而不是仅仅看“低压”二字。
**结论：低压系统图（通常指建筑内部低压配电主干系统）对应的检验批通常是“供电干线”，而不是“电气动力”。**
**详细解释：**
1. **供电干线：**
* **定义：** 指的是将电能从建筑物的**电源进线点（如变配电室低压柜）或总配电箱（柜）输送到各楼层或各区域分配电箱（柜）**的线路和设施。
* **包含内容：** 低压配电柜（屏、箱）之间的连接（母线槽、密集母线、电缆桥架、电缆沟等）、从总柜到分配电柜的电缆/母线敷设、相关的支架、接地等。
* **特点：** 这是**主干线路**，是电能传输的**大动脉**，负责**分配**电能，通常**不直接连接末端用电设备**。
* **对应的检验批：** `供电干线安装检验批质量验收记录`（通常在《建筑电气工程施工质量验收规范》GB50303-2015中对应的表格编号是`060204`系列）。
2. **电气动力：**
* **定义：** 指的是为**动力设备（如电动机驱动的设备：水泵、风机、电梯、空调主机、压缩机、机床等）**提供电能的**末端配电线路、控制线路、设备及装置**。
* **包含内容：** 从分配电箱（柜）到动力设备控制箱（柜）的线路敷设、控制箱（柜）的安装、动力设备本身的接线、电动机检查接线、相关的保护装置（热继电器等）、软启动器、变频器等。
* **特点：**这是**末端线路**，**直接连接并控制具体的动力设备运行**。
* **对应的检验批：** `电气动力设备安装和接线检验批质量验收记录`（通常在GB50303-2015中对应的表格编号是`060205`系列）。
3. **为什么低压系统图通常对应“供电干线”？**
* 低压系统图（尤其是建筑电气总系统图、竖向干线系统图）主要展示的是：
* 电源进线（来自变压器或市政）。
* 总配电柜（屏）。
* 总配电柜到各区域/楼层分配电柜（箱）的连接方式（母线槽、电缆等）。
* 各级配电柜（箱）的出线回路及其主要参数（开关型号、电流、电缆规格、保护方式等）。
* 这张图**清晰地描绘了电能从源头（进线）到分配节点（各分配电箱）的传输路径和主要设备**，这正是**供电干线**部分的核心内容。
* 它通常**不显示**具体的末端动力设备（如水泵电机）或照明灯具的详细接线。
**总结判断方法：**
* **看起点和终点：** 如果图中线路的起点是总配电柜/变配电室低压柜，终点是各层或各区域的分配电箱/柜，那么它就是**供电干线**。
* **看是否直接连接设备：** 如果图中线路最终连接到的是**配电箱/柜**，而不是**水泵、风机、电动机**等设备本身或其控制箱（虽然系统图可能标出该回路是给某设备供电，但线路本身止于配电箱），那么它属于干线分配部分。
* **看图纸名称和范围：** 图纸名称如“低压配电系统图”、“竖向干线系统图”等，明确指向主干配电系统。
**因此，针对您看到的低压系统图，除非它特别详细地描绘了某个具体动力设备（如一台大型冷水机组）从进线到设备控制柜的完整专用回路（这种情况较少在总系统图中出现，通常出现在动力平面图或二次原理图中），否则它对应的检验批应该选择：**
**`供电干线安装检验批质量验收记录`**
**建议：** 在具体填写检验批时，最好结合该张系统图所代表的**具体施工部位或系统**（例如：1#楼1F~10F低压母线槽干线安装；地下一层配电室至各层配电间电缆敷设等）来划分检验批，并明确其属于“供电干线”分项工程。
希望这个解释能帮您准确选择对应的检验批！
