市政资料 4 内蒙古呼和浩特市 1币

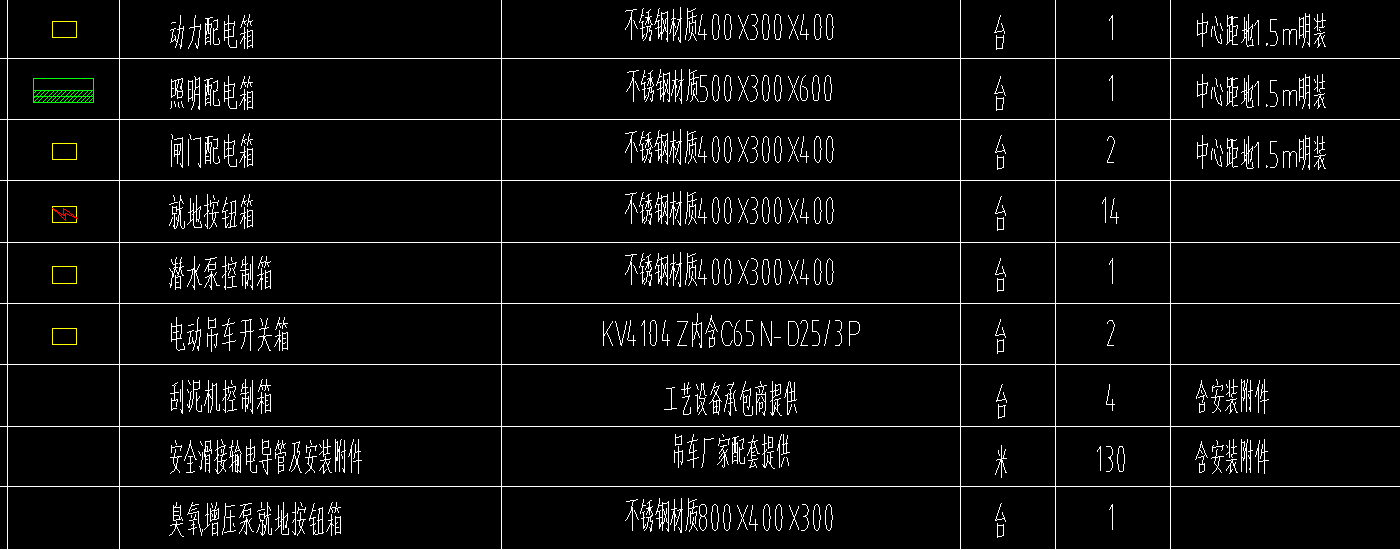

请问图片中的各种控制箱属于电气里的那一个检验批


我要回答

邀请别人回答

收藏

全部回答

  • 筑业小筑老师铂金专家

    2026-05-26 14:41:44

    在建筑工程电气安装中,图片中看到的**各种控制箱(配电箱、动力控制箱、照明配电箱、现场操作箱等)**,**绝大多数情况下**都属于以下检验批:
    **检验批名称:成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装**
    **依据标准:** 《建筑电气工程施工质量验收规范》(GB 50303-2015)
    **具体说明:**
    1. **涵盖范围广:** 该检验批明确包含了工程中常见的各种配电和控制箱体:
    * **成套配电柜(屏、台):** 通常指安装在配电室、变电所内的较大型低压开关柜。
    * **控制柜(屏、台):** 用于集中控制设备(如水泵、风机、空调机组等)的柜体。
    * **动力配电箱(盘):** 专门为电动机等动力设备分配电力的箱体。
    * **照明配电箱(盘):** 专门为照明回路分配电力的箱体。
    * **现场操作箱/控制箱:** 安装在设备附近,用于本地操作、控制或显示设备状态的较小箱体(如风机启停箱、水泵控制箱等)。这些**也包含在内**。
    2. **检验内容匹配:** 该检验批的验收内容直接针对这些箱体的安装质量:
    * 箱体安装位置、标高、垂直度、水平偏差。
    * 箱体固定、接地(PE)或接零(PEN)的可靠性。
    * 箱内元件安装、接线端子的紧固。
    * 箱内配线整齐、标识清晰。
    * 箱门开闭灵活,开启角度符合要求。
    * 箱体与导管、线槽的连接。
    * 绝缘测试等。
    **特殊情况说明(较少见):**
    * **火灾自动报警系统的控制箱/模块箱:** 如果控制箱**纯粹**属于火灾自动报警系统(如区域火灾报警控制器、输入输出模块箱、消防电话分机箱、消防广播分机箱等),则应划归到**火灾自动报警系统**分部工程下的相应检验批(如**火灾报警控制器安装**、**消防联动控制器安装**、**模块安装**等)。
    * **楼宇自控系统(BAS)的DDC控制箱:** 如果控制箱是楼宇自控系统的直接数字控制器(DDC)箱,则可能划归到**智能建筑**分部工程下的相关检验批(如**中央监控工作站安装**、**现场控制器安装**等)。但在很多项目实践中,其箱体本身的物理安装(固定、接地)也可能参照GB50303的配电箱检验批要求。
    * **特殊工艺设备自带的专用控制柜:** 如果控制箱是某台大型工艺设备(如冷水机组、电梯控制柜)不可分割的一部分,且其安装调试主要由设备供应商负责,其验收可能包含在该设备所属的分部工程(如**通风与空调**、**电梯**)的检验批中。但箱体基础安装、电源引入等通常仍需符合GB50303的要求。
    **结论:**
    对于图片中常见的、用于电力分配、动力设备控制、照明控制的**各种通用控制箱、配电箱**,**最准确和最常见的归属检验批是:**
    > **建筑电气分部工程 ➔ 电气动力子分部工程 ➔ 成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装检验批质量验收记录。**
    **建议:**
    1. **查看图纸说明:** 施工图纸的设计说明或图例通常会明确各箱体的编号、名称和归属系统。
    2. **查阅检验批划分方案:** 项目开工前编制的《检验批划分方案》是最权威的依据,会明确规定每个部位、每种设备对应的具体检验批名称。
    3. **对照GB50303-2015:** 查阅规范第5章“成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装”,看其适用范围和验收要求是否与你图片中的箱体相符。
    如果图片中没有非常特殊、明显属于消防或智能化的控制箱,那么基本可以确定它们都属于“**成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装**”这个检验批。
