管道安装组对检验记录

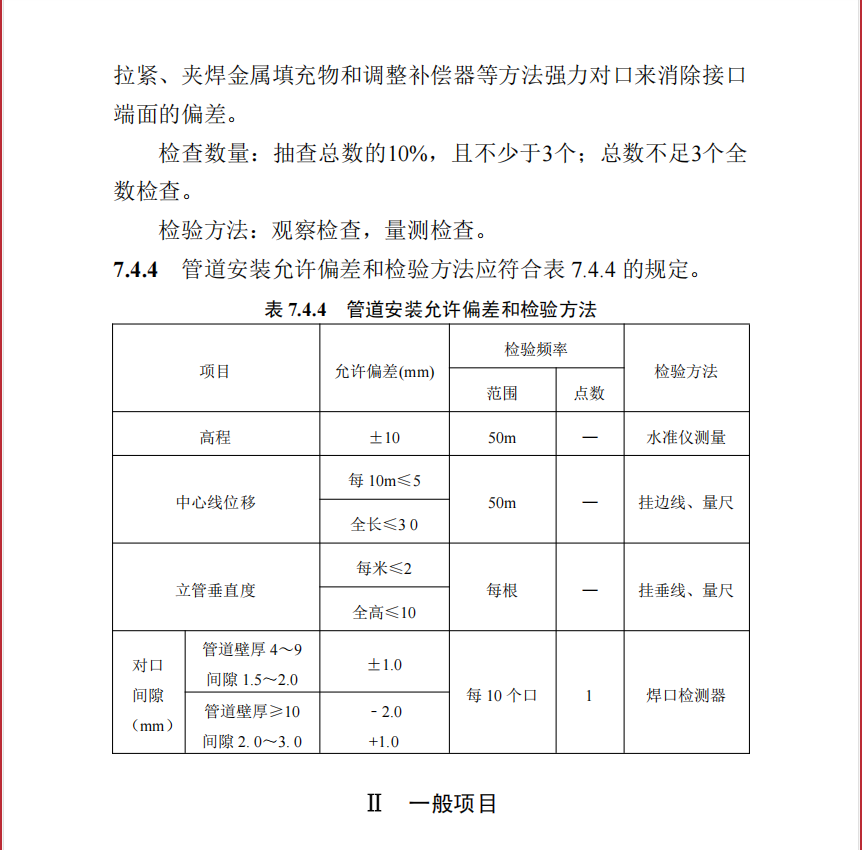

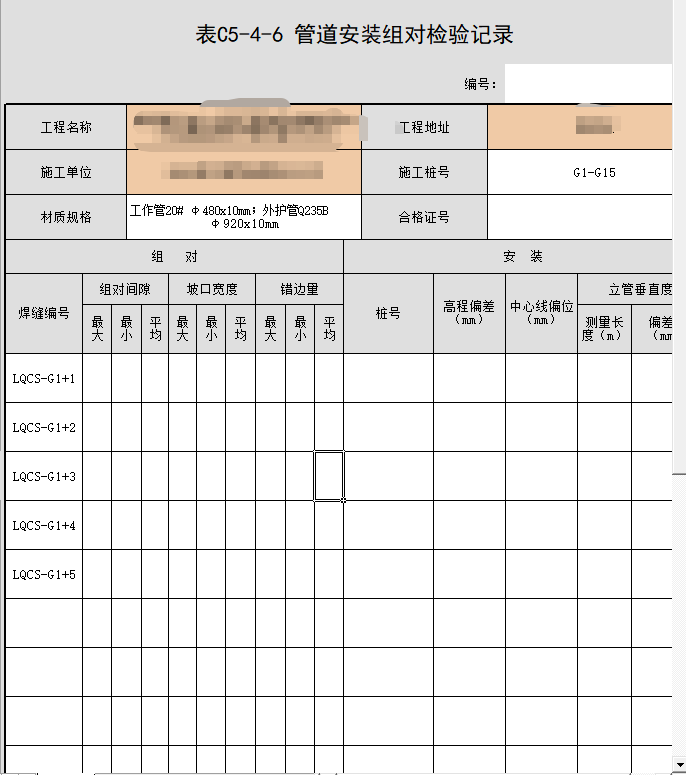

这个施工记录里组对间隙，根据规范要求壁厚≥10，间隙2-3mm，允许偏差为-2，+1mm，表格里最大、最小、平均，这些数值指的是啥啊，应该怎么填写

我要回答

邀请别人回答

全部回答

筑业小筑老师铂金专家

2026-05-26 14:53:18

好的，这是一份**管道安装组对检验记录**的模板和填写说明。这份记录用于在管道焊接前，对两根或多根管段（或管件）的组对（对接）质量进行检查和确认，确保其符合规范和设计要求，为后续焊接质量奠定基础。
---
# 管道安装组对检验记录
**项目名称：** _______________________________
**工程编号：** _______________________________
**装置/区域：** _______________________________
**管线号：** _______________________________
**材质：** _______________________________
**规格 (外径 x 壁厚)：** _______________________________
**设计压力/温度：** _______________________________
**焊接工艺规程 (WPS) 编号：** _______________________________
**检验日期：** ______年______月______日
**检验依据标准/规范：** _______________________________ (例如：GB 50235, ASME B31.3, SH 3501 等)
**检验员：** _______________________________ (签字)
**施工班组：** _______________________________
**焊工代号：** _______________________________ (如适用)
| 序号 | 检验项目 | 规范要求/允许偏差 | 实测值/检查结果 | 判定 (合格/不合格) | 备注 (如：超标处理措施、特殊说明等) |
| :--- | :--------------------------- | :-------------------------------- | :---------------------------------- | :----------------- | :----------------------------------- |
| 1 | **坡口形式与尺寸** | 符合 WPS / 图纸要求 | □ 符合 □ 不符合 (描述：_________) | | |
| 2 | **坡口及内外壁清理** | 无油污、铁锈、氧化皮、毛刺等杂质 | □ 清洁 □ 不清洁 (描述：_________) | | |
| 3 | **内壁错边量 (mm)** | ≤ 规范要求 (通常为壁厚的10%或1.6mm取小值) | ______ mm | | |
| 4 | **外壁错边量 (mm)** | ≤ 规范要求 (通常为壁厚的10%或1.6mm取小值) | ______ mm | | |
| 5 | **组对间隙 (mm)** | 符合 WPS 要求 (通常 1.5-3.5mm) | ______ mm | | |
| 6 | **对口平直度 (mm)** | ≤ 1mm / 300mm 管长 | ______ mm / ______ mm (管长) | | |
| 7 | **坡口角度 (°)** | 符合 WPS / 图纸要求 (通常 60°±5°) | ______ ° | | |
| 8 | **钝边尺寸 (mm)** | 符合 WPS / 图纸要求 (通常 1-2mm) | ______ mm | | |
| 9 | **组对点固焊** | 符合规范 (位置、长度、高度、质量) | □ 符合 □ 不符合 (描述：_________) | | |
| 10 | **组对中心线偏差** | 无强制错口，平直过渡 | □ 无 □ 有 (描述：_________) | | |
| 11 | **组对后管内清洁** | 无异物、无积水 | □ 清洁 □ 不清洁 (描述：_________) | | |
| 12 | **组对后管口保护** | 有保护措施 (如封盖) | □ 有 □ 无 | | |
| 13 | **其他要求** (如：预热温度*) | 符合 WPS / 规范要求 | ______ °C (如适用) / 描述：_________ | | |
**综合判定：** □ 合格 (可进行焊接) □ 不合格 (需返修调整)
**不合格处理记录：**
□ 已调整 □ 已返修 □ 已记录并报备
处理人：_________ 日期：_________ 复检结果：_________
**备注：**
* (可在此处补充说明特殊要求、图纸编号、使用的测量工具等)
* *预热温度通常在焊接前检查，但如果组对后需要立即点焊或焊接，则需在此确认预热是否符合要求。
**检验员签字：** ______________________ **日期：** ______年______月______日
**施工负责人签字：** ______________________ **日期：** ______年______月______日
**监理/质检工程师签字 (如要求)：** ______________________ **日期：** ______年______月______日
---
## 填写说明与关键点1. **基本信息：** 准确填写项目、管线、材质、规格等，确保记录可追溯。焊接工艺规程(WPS)编号是核心依据。
2. **检验依据：** 必须明确所依据的国家、行业或项目特定的标准规范。不同规范对允许偏差可能有细微差别。
3. **检验项目详解：**
* **坡口形式与尺寸：** 检查坡口类型(V型、U型、J型等)和关键尺寸是否与批准的WPS或图纸完全一致。这是保证焊接熔深和焊缝强度的基础。
* **坡口及内外壁清理：** 焊接区域及附近一定范围内(通常25mm)必须彻底清除油、脂、漆、锈、氧化皮、水分等污染物。这是避免焊接缺陷(如气孔、夹渣)的关键。
* **内/外壁错边量：** 这是最重要的指标之一。错边量过大会导致应力集中、焊不透或焊穿。要求通常为壁厚的10%且不大于1.6mm（或按具体规范）。**必须实测并记录具体数值。**
* **组对间隙：** 间隙过小可能导致未焊透；间隙过大会增加焊接难度和填充量，易产生焊瘤或烧穿。间隙必须严格符合WPS要求。
* **对口平直度：** 检查对接的两管段轴线是否在一条直线上。偏差过大会影响管道应力分布和外观。常用直尺或水平尺靠在管壁检查。
* **坡口角度与钝边：** 角度影响熔深和焊道成形，钝边影响根部熔透。需用角度尺、卡尺等工具测量，确保在WPS允许范围内。
* **组对点固焊：** 点固焊是正式焊接前固定管口的临时焊缝。需检查其位置（避开起弧收弧处）、长度、高度是否足够且均匀，焊道是否无缺陷。点固焊质量差会导致正式焊缝开裂。
* **组对中心线偏差：** 避免出现明显的“台阶”状错口。
* **管内清洁与保护：** 防止异物进入管道系统，组对后管口应及时封堵保护。
* **预热温度：** 对于要求预热的材料或厚度，组对点焊前或正式焊接前需测量并记录预热温度是否达标。
4. **实测值与判定：** 对于有量化要求的项目（错边量、间隙、角度、钝边、平直度），必须记录**具体测量数值**，并与规范允许值对比进行合格判定。对于定性项目（清洁度、点焊质量），清晰描述检查结果。
5. **备注：** 记录特殊情况、超标原因、处理措施、使用的测量工具（如卡尺、间隙尺、角度尺的编号）等。
6. **综合判定：** 所有检验项目均合格，才能判定组对合格，允许进行正式焊接。只要有一项关键项目（如错边量、间隙超标，清洁度不合格）不合格，即判定不合格。
7. **不合格处理：** 必须记录不合格项是如何处理的（调整、返修、报备），处理后的复检结果，以及处理人和日期。确保问题闭环。
8. **签字确认：** 检验员、施工负责人是必须签字确认的。根据项目要求，监理或业主质检工程师可能也需要签字。签字代表责任。
## 重要性
* **质量控制的关键环节：** 组对质量直接决定了后续焊接的质量和焊缝的最终性能。不良的组对是焊缝未熔合、未焊透、错边、应力集中等缺陷的主要根源之一。
* **过程可追溯性：** 为焊接质量提供前期保障记录，是质量追溯链的重要组成部分。
* **符合规范要求：** 满足压力管道、工业管道等相关施工验收规范的强制性要求。
* **安全与可靠性保障：** 确保管道系统在运行压力、温度下长期安全可靠运行。
## 使用建议
* 根据具体项目要求和适用的规范，可对表格中的项目和允许偏差进行适当调整。
* 建议在组对完成后、正式焊接开始前及时进行检验并填写记录。
* 检验员应具备相应的资质和技能，熟悉相关规范和焊接要求。
* 测量工具应定期检定，确保精度。
这份记录模板提供了一个通用的框架，请务必结合您项目的具体规范（如GB 50235《工业金属管道工程施工规范》、SH 3501《石油化工有毒、可燃介质钢制管道工程施工及验收规范》、ASME B31.3《工艺管道》等）和设计要求进行细化和使用。
