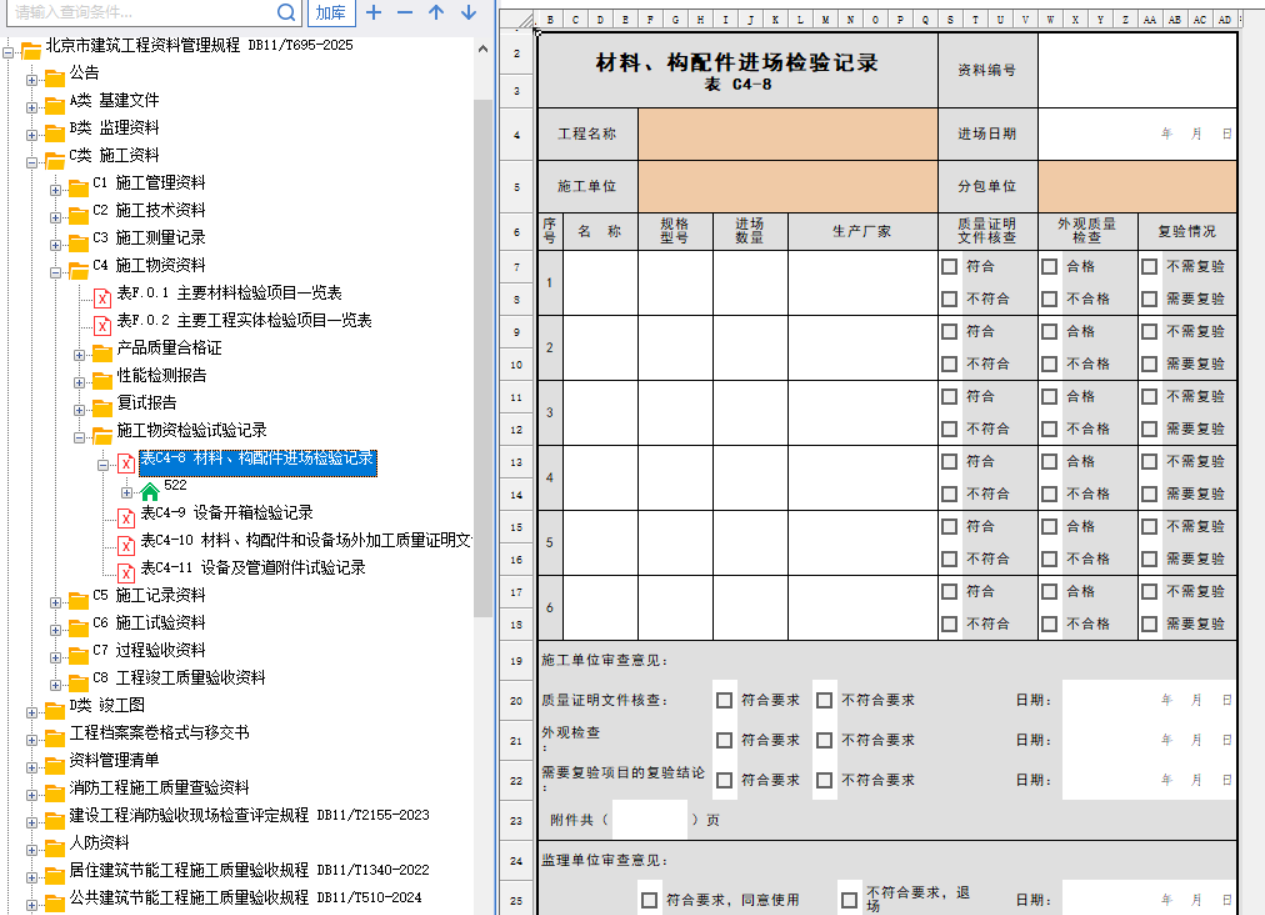

好的，北京地区钢结构工程中，**软件设计生成的成品构件**（如Tekla Structures, PKPM, 3D3S等生成的详图零件、组件）进场时，其材料进场用表（通常称为《材料/构配件进场报验表》或《成品构件进场验收记录》）需要特别关注其**唯一性、可追溯性和软件数据的关联性**。
以下是这类表格设计和使用时需要包含的关键要素及注意事项，尤其针对“软件钢结构成品构件”的特点：
## 一、 表格核心要素（需特别关注软件相关项）
1. **基本信息：**
* 工程名称： 必须与施工许可证、合同一致。
* 施工单位： 负责安装的总包或分包单位。
* 监理单位： 项目监理机构。
* 供应商/分包商： 提供成品构件的加工厂。
* 报验日期： 构件实际到达现场日期。
* 报验批次/编号： 清晰标识本次报验的范围（建议按车次或按软件模型中的批次划分）。
* 构件类型： 如钢柱、钢梁、桁架、支撑、节点板、楼梯等。
2. **构件核心信息 (与软件强关联)：**
* **构件唯一标识码/零件号：** **这是最关键项！** 必须包含软件详图设计中为每个零件或组件分配的**唯一编号**（Part Mark, Assembly Mark）。这是追溯设计、加工、检验、安装全过程的核心依据。表格设计应留有足够空间清晰列出或提供附件清单。
* **图号/模型版本号：** 对应的深化设计图纸图号及软件模型版本号。确保进场构件与最新批准的设计版本一致。
* **规格型号：** 钢材牌号（Q355B等）、截面类型（H型钢、方管、圆管等）、尺寸（H400x200x8x12等）。应与软件模型数据一致。
* **数量：** 每种规格、每种零件号的实际进场数量。需与发货单、加工清单核对。
* **炉批号/材质证明书编号：** **非常重要！** 钢材的炉批号必须清晰记录，并与供应商提供的材质证明书（质量证明书）一一对应，确保钢材来源和材质合格。北京地区对此要求严格。
* **构件重量：** 单件重量及本批总重量（用于结算、吊装方案复核）。
* **防腐涂装信息：** 涂层类型（如环氧富锌底漆、环氧云铁中间漆、聚氨酯面漆）、设计厚度、实际厚度（可抽检记录）、颜色编号（如有要求）。北京环保要求高，需确认涂料环保检测报告。
* **防火涂装信息（如适用）：** 防火涂料类型、厚度、耐火极限要求及检测报告编号（北京需符合地方消防规范）。
3. **质量证明文件清单 (必须齐全)：**
* **供应商出厂质量合格证：** 必须加盖供应商公章。
* **原材料（钢材）质量证明书：** 加盖供应商公章，注明炉批号、执行标准（国标GB/T 1591等）。
* **焊接工艺评定报告（PQR） & 焊接作业指导书（WPS）：** **关键项！** 证明焊接工艺合格。
* **焊工/操作人员资格证书：** 复印件，确保关键工序人员资质合格。
* **焊缝无损检测报告：** （UT, MT, PT, RT等）报告原件或清晰复印件，包含检测比例、合格级别、检测人员资质。北京重点项目要求高。
* **防腐/防火涂装检测报告：** 厚度检测报告、附着力检测报告（如合同要求）、防火涂料的型式检验报告和抽样检测报告（符合北京消防验收要求）。
* **第三方检测机构报告：** 如原材料复验报告、高强螺栓连接副复验报告（如有）、特殊项目检测报告等。北京通常要求第三方见证取样。
* **构件尺寸检验报告/自检记录：** 加工厂提供的关键尺寸检查记录。
* **发货清单/装箱单：** 详细列出本批所有构件的零件号、规格、数量，是现场清点核对的依据。
* **设计变更文件（如涉及）：** 与本次构件相关的有效设计变更通知单。
4. **现场验收检查记录：**
* **外观质量：** 构件表面有无损伤、变形、锈蚀（超出规范）、涂层缺陷（流挂、漏涂、针孔、厚度不足）、焊缝外观缺陷（裂纹、气孔、咬边、飞溅等）、标记清晰度（零件号、中心线、标高线）。
* **几何尺寸抽查：** 抽查关键尺寸（长度、截面尺寸、孔距、端板平整度、弯曲度等）是否符合图纸和规范要求（GB 50205）。
* **文件符合性检查：** 检查随车文件是否齐全、有效、与实物标识（零件号、炉批号）一致。
* **包装与运输保护：** 检查构件在运输过程中是否得到有效保护，有无因包装不善导致的损坏。
* **软件信息核对：** 现场抽查构件实物上的零件号标记是否与发货清单、软件模型中的信息完全一致。
5. **验收结论与处理：**
* **验收结果：** （ ）合格 （ ）不合格 （ ）限期整改 * **不合格/整改项描述：** 清晰记录具体问题、涉及构件编号、不符合项性质。
* **处理意见：** 退场、现场修复（需明确修复方案和验收标准）、让步接收（需业主/设计/监理同意并签字）。
* **签字栏：**
* 施工单位收料/质检人员 * 监理工程师
* 供应商代表（可选，但建议确认）
* 业主代表（如有要求）
## 二、 针对“软件钢结构成品构件”的特殊注意事项（北京）
1. **唯一标识码的极端重要性：** 表格设计必须突出构件唯一零件号。清点、验收、安装、质量追溯都依赖于此。现场核对时，必须逐件（或按关键件）核对实物标记与清单上的零件号是否一致。
2. **模型版本控制：** 进场报验表上必须注明所依据的深化设计图号和软件模型版本号。北京项目设计变更多，务必确保构件是最终有效版本。
3. **数据一致性：** 发货清单、合格证、检测报告、实物标记、报验表、软件模型中的构件信息（零件号、规格、材质、数量）必须完全一致。任何不一致都会导致验收停滞。
4. **文件电子化与关联：** 鼓励将报验表、合格证、检测报告等扫描存档，并与软件模型中的构件建立电子链接（如通过零件号），便于后期查询和竣工资料整理。北京大型项目越来越多采用BIM协同平台管理。
5. **二维码/RFID应用：** 先进加工厂会在构件上喷涂或悬挂包含零件号、规格、尺寸、重量、质检状态等信息的二维码标签。北京工地现场可利用手机/PDA扫码快速核对信息并录入报验系统，大大提高效率和准确性。表格设计可考虑增加“扫码核对”项。
6. **北京地方要求：**
* **供应商备案：** 确认钢结构加工厂是否已在北京市相关平台备案（如有要求）。
* **环保要求：** 钢材、焊材、涂料的环保性能检测报告需符合北京地方标准（如VOC含量限制）。涂装过程可能需满足特定环保要求。
* **消防验收：** 防火涂料及施工必须满足北京消防局的验收要求，相关检测报告需齐全有效。
* **第三方检测：** 北京对涉及结构安全的重要项目（如大跨度、超高层、焊缝、高强螺栓）通常强制要求第三方检测，报验时需提供相应报告。
* **资料存档：** 竣工资料要求严格，进场报验资料是重要组成部分，需按北京城建档案馆要求整理。
## 三、 表格设计和使用建议
1. **格式统一：** 项目内部统一使用标准化的《成品构件进场报验表》模板，经监理审批后执行。
2. **附件清单：** 报验表主体简明扼要，详细构件清单（含零件号、规格、数量）、质量证明文件清单作为必备附件。
3. **必填项强制：** 零件号、炉批号、图号/版本号、关键质量文件编号等必须填写，不得留空。
4. **提前沟通：** 施工单位应提前向供应商明确进场报验所需的文件清单、标记要求、表格格式，避免现场扯皮。
5. **联合验收：** 建议由施工单位材料员/质检员、监理工程师共同进行现场验收清点和文件核查。重要构件可通知业主代表参加。
6. **不合格品隔离：** 对不合格品立即标识、隔离，防止误用。记录清晰，处理方案明确。
7. **利用软件工具：** 利用BIM管理平台或专门的物资管理软件，实现报验流程电子化、信息自动关联（从软件模型提取数据），减少人工录入错误，提高效率。
## 总结
北京软件钢结构成品构件进场报验的核心在于**通过唯一零件号实现设计、加工、检验、进场、安装全过程的无缝追溯**。进场用表是这一过程的关键载体，必须设计合理、信息完整（尤其软件数据和唯一标识）、记录准确。同时，要高度重视随车质量证明文件的齐全性和合规性（特别是材质证明、焊接、探伤、涂装报告），并严格遵守北京地区的特殊管理要求（环保、消防、检测、备案）。利用二维码、BIM平台等数字化手段能显著提升管理效率和可靠性。
务必在项目开始前，就与监理、业主、加工厂共同确认好报验表格格式、所需文件清单及验收流程，确保进场环节顺畅高效，为后续安装打下良好基础。
