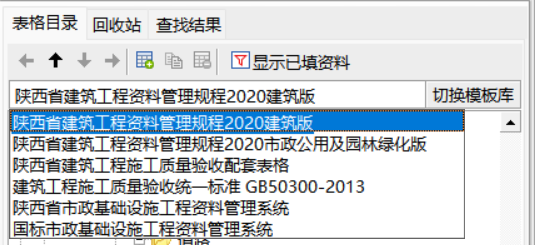

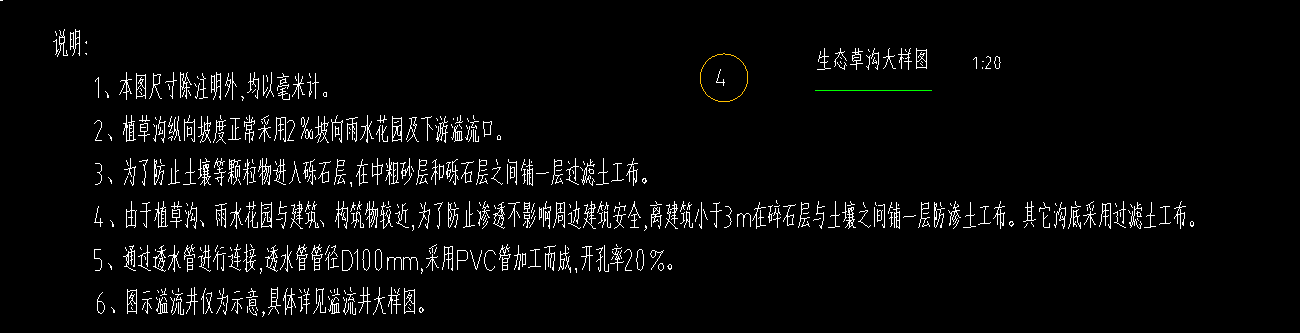

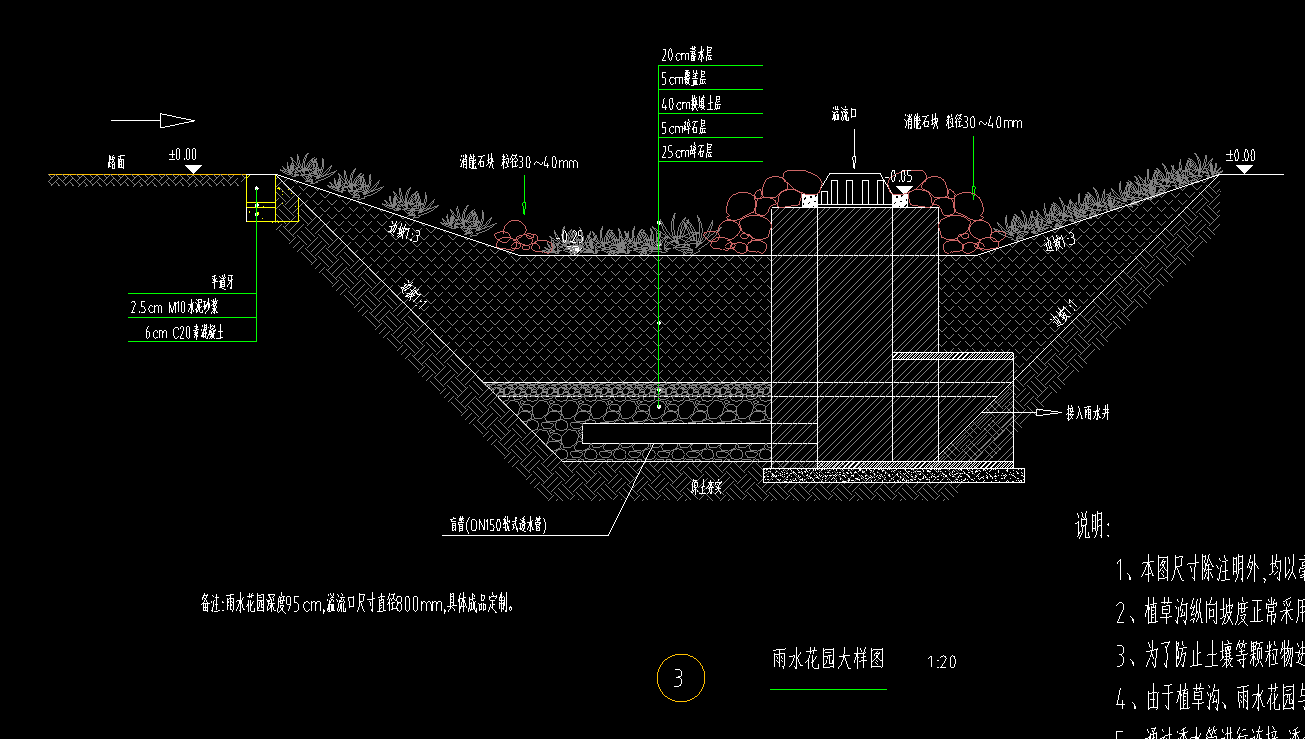

雨水花园做法如图，模板库里面没有海绵城市

做法如图，每个工序用哪个检验批合适

我要回答

邀请别人回答

全部回答

筑业小筑老师铂金专家

2026-05-27 16:34:04

好的，明白了你的情况：你需要雨水花园的具体做法指导，并且你使用的“模板库”（可能是设计软件的资源库、标准图集库或内部资料库）里找不到“海绵城市”相关的现成模板。
即使没有现成的海绵城市模板，我们也可以根据雨水花园的核心原理和技术要点来构建它。下面提供一份详细的雨水花园做法指南，你可以根据这个指南来创建你自己的设计或补充你的模板库。
**雨水花园核心目标：** 模仿自然水文过程，通过下渗、滞蓄、过滤、蒸发和植物吸收，管理小区域（如屋顶、庭院、停车场、道路）的雨水径流，减少污染，补充地下水，缓解城市内涝。
**雨水花园标准结构（从下到上）：**
1. **选址与基础准备：**
* **位置：** 选择地势较低、能自然汇集雨水径流的地方（如建筑落水管下方、庭院低洼处、道路边沟末端）。**关键：** 距离建筑基础至少3米（10英尺）以上，避免渗水影响地基；避开地下管线、化粪池、高地下水位区（通常要求地下水位至少低于底部1米）。
* **形状与大小：** 形状灵活（凹形、长条形、不规则形）。面积通常为汇水区域（屋顶、路面等）的5%-10%，深度一般在15-60厘米（6-24英寸）之间，具体根据降雨量、土壤渗透性、滞留目标调整。**长宽比：** 建议长度（水流方向）是宽度的2倍以上，促进均匀布水和渗透。
* **放线开挖：** 按设计形状和深度开挖。底部应基本水平或向中心/出口略有缓坡（坡度<1%）。侧壁坡度建议1：3（垂直：水平）或更缓，防止坍塌，利于植物生长和行人安全。
* **土壤渗透性测试：** 在开挖好的底部进行原位渗水试验。如果自然土壤渗透率太慢（<1.27厘米/小时或0.5英寸/小时），需要考虑改良或更换种植介质。
2. **结构层（核心部分）：**
* **防渗层（可选，仅在必要时）：** 如果地下水位高、靠近建筑或土壤渗透性极差且无法改良，在底部和侧壁铺设防渗膜（如HDPE土工膜）。但**尽量不设防渗层**，以促进下渗。如果设置，需预留穿孔管收集过量渗水或设置溢流。
* **砾石/碎石层（排水层）：** 在底部铺设一层约15-30厘米（6-12英寸）厚的干净洗碎石或砾石（粒径20-40mm）。这是主要的蓄水空间和排水通道。
* **穿孔排水管（可选，但推荐）：** 在砾石层中埋设穿孔波纹管（PVC或HDPE），管径通常100-150mm。管道应沿长轴方向布置，坡度约0.5%-1%，通向溢流口或市政雨水管网（需符合当地法规）。管周围包裹透水土工布防止堵塞。用于快速排除过量雨水，防止长时间积水。
* **过渡层/过滤层：** 在砾石层上铺设一层约5-10厘米（2-4英寸）厚的粗砂或豆砾石（粒径约5-10mm）。作用是防止上层种植介质颗粒下漏堵塞砾石层和排水管。
* **土工布（分隔层）：** 在过渡层上铺设一层透水性能好的**无纺土工布**（克重≥100g/m²）。**关键作用：** 分隔上层种植介质和下层砾石/砂，防止介质流失和下层堵塞，同时保持水流通畅。
* **种植介质层（关键层）：** 这是植物生长和过滤净化的核心层。厚度通常为20-45厘米（8-18英寸）。
* **组成（推荐体积比）：** 50%-60% 粗砂 + 20%-30% 表层土（壤土） + 20%-30% 有机质（完全腐熟的堆肥、腐叶土）。避免使用粘性土或细粉沙。
* **目标特性：** 渗透性好（渗透率≥2.5厘米/小时或1英寸/小时），保水保肥能力适中，利于植物根系生长。可购买预混的“雨水花园专用种植土”。
* **覆盖层：** 在种植介质表面铺设5-8厘米（2-3英寸）厚的有机覆盖物（如松树皮、碎木片）。作用：保墒、抑制杂草、减缓雨水冲刷、美化景观、提供微生物环境。避免使用细碎易冲走的覆盖物。
3. **进水与溢流：**
* **进水口：** 引导雨水径流进入花园的入口。形式多样：
* 落水管直接接入（管口高于覆盖层或设置消能石）。
* 通过草沟、卵石渠、透水铺装边缘引入。
* 设置进水簸箕或卵石消能池（分散水流，防止冲刷）。
* **溢流口：** **至关重要！** 防止暴雨时花园积水过深或溢出到不该去的地方。
* **位置：** 设置在花园的最高设计水位处（通常比种植介质面高10-15厘米）。
* **形式：** 最常见的是在侧壁安装溢流管（PVC管），管口高度即最高水位。管口可加格栅防止堵塞。
* **排放：** 溢流水应安全地引向市政雨水口、另一处绿地或排水沟。溢流管出口应做消能处理。
4. **植物配置：**
* **原则：** 选择**既耐旱又耐短时水涝（24-48小时）** 的本地原生植物为主。
* **分区种植：**
* **底部区（最湿润）：** 种植耐涝性最强的植物（如灯心草、鸢尾、莎草、千屈菜）。
* **边坡区（中等湿润）：** 种植中等耐涝耐旱的植物（如景天类、萱草、玉簪、荆芥）。
* **边缘区（较干燥）：** 种植更耐旱的植物（如观赏草、松果菊、紫菀、金鸡菊）。
* **多样性：** 混合搭配不同高度、形态、花色和花期的植物，增加美观性和生态效益（吸引传粉昆虫）。
* **密度：** 初期适当密植，快速覆盖地面，减少杂草和水土流失。
5. **施工关键点与维护：**
* **压实：** 各层铺设时避免过度压实，特别是种植介质，只需轻轻平整。
* **植被稳定：** 新植后立即充分浇水，初期（1-2个生长季）需定期浇水保证成活。
* **覆盖物补充：** 每年检查补充覆盖物，维持厚度。
* **杂草管理：** 及时清除杂草，尤其在初期。
* **沉积物清理：** 定期检查进水口是否有垃圾和沉积物堆积，及时清理，防止堵塞。
* **植物修剪：** 冬季或早春修剪枯枝落叶（可留部分过冬为昆虫提供庇护）。每3-5年可能需要分株或补种。
* **介质渗透性检查：** 如发现长时间积水不退，检查是否介质板结或表层覆盖物堵塞，必要时疏松或更换表层介质/覆盖物。
**关于“模板库没有海绵城市”的应对策略：**
1. **理解需求：** 明确你需要的是“海绵城市技术措施的标准详图/节点图”还是“设计方案的模板框架”？雨水花园是其中一种具体措施。
2. **寻找替代资源：**
* **官方规范与图集：** 中国住建部及各地方政府发布了《海绵城市建设技术指南》及配套图集（如《雨水控制与利用工程设计规范》图示）。这是最权威的来源，网上常能找到PDF版本。搜索“海绵城市技术指南图集 PDF”、“雨水花园标准图集”等。
* **专业书籍与手册：** 购买或查阅海绵城市、低影响开发（LID）、绿色雨水基础设施（GSI）相关的专业书籍和设计手册，通常包含标准做法和图纸。
* **专业设计软件库：** AutoCAD, Civil 3D, SketchUp等专业软件可能有官方的或第三方开发的海绵城市组件库/图块库需要单独购买或下载。检查软件的市场或插件中心。
* **在线资源平台：**
* 专业论坛（如土木在线、筑龙网）的图纸分享区。
* 一些设计院或研究机构的公开技术资料。
* 国际资源（如美国EPA、WSUD澳大利亚资源）虽然标准不同，但做法原理可参考，需本地化。
3. **自建模板/图块：** 根据上述提供的详细做法和参考权威图集，利用你现有的设计软件（如CAD）自行绘制雨水花园的标准断面图、平面图、节点详图（进水口、溢流口、介质分层等），并保存为可复用的图块或模板，逐步建立自己的“海绵城市措施库”。从雨水花园、透水铺装、生物滞留带等最常用的开始。
4. **咨询与协作：** 向有海绵城市设计经验的设计师、工程师或景观设计师请教，或寻求能提供标准图库的合作方。
**总结：**
没有现成的“海绵城市”模板库，并不意味着不能设计和建造雨水花园。掌握其核心结构原理（选址、分层结构、进水溢流、植物配置）和关键施工维护要点，参考权威的国家或地方标准图集，你完全可以依据本文提供的详细指南来完成设计和施工。同时，积极寻找外部标准资源或着手自建专业图库是解决模板缺失的长远之道。
希望这份详细的指南能帮助你完成雨水花园项目！
