全部回答

•

  筑业小筑老师铂金专家

  2026-05-27 16:35:18

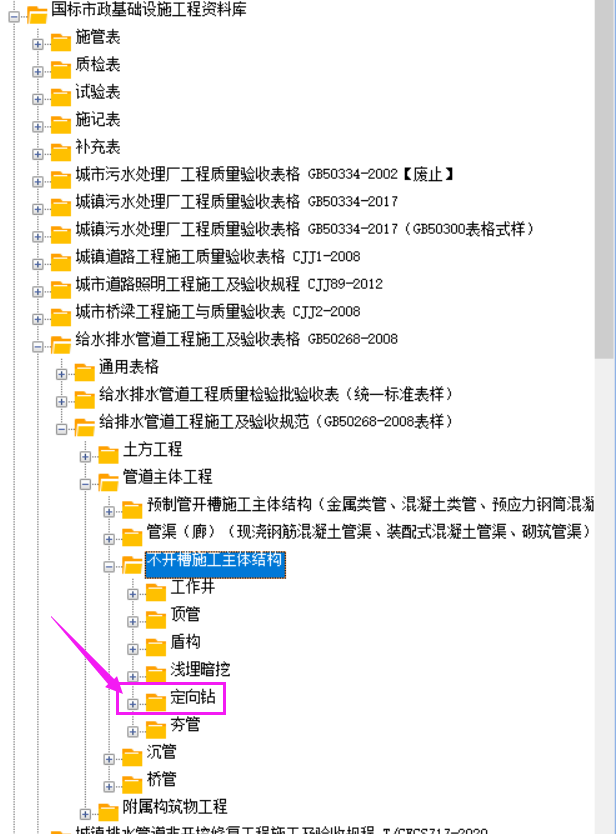

  “水平定向钻”（英文：Horizontal Directional Drilling，简称 HDD）是一种**非开挖**的地下管线铺设技术。它利用专门设计的钻机系统，在不开挖地表的情况下，以精确控制的轨迹（通常是水平或接近水平的角度）钻出一条小直径的导向孔，然后将其逐步扩孔至所需尺寸，最后将管道或电缆等产品管线拖入孔中完成铺设。
  以下是水平定向钻技术的关键要素和特点：
  1. **核心原理：非开挖导向钻进**
  * 避免大面积开挖地表，减少对地面交通、环境、建筑物、植被等的干扰和破坏。
  * 利用导向技术精确控制钻孔轨迹，使其绕过障碍物，按照设计路径前进。
  2. **主要施工步骤：**
  * **导向孔钻进：** 使用小型钻头（带导向测量装置）和柔性钻杆，从起点（发射坑）开始钻进。钻头内的传感器实时将位置和方向数据传输到地面控制台，操作员通过控制钻头的推力和旋转角度来精确引导钻头沿着设计轨迹前进，直到钻头在预定位置（接收坑）穿出地面。
  * **扩孔：** 导向孔完成后，将导向钻头更换成尺寸更大的**扩孔器**。钻机从接收坑回拉扩孔器，同时旋转并泵送钻井液，将小直径的导向孔逐步扩大至能够容纳目标产品管线的尺寸。根据孔径要求，可能需要多次更换不同尺寸的扩孔器进行分级扩孔。
  * **回拖：** 在扩孔的最后一级或同时，将待铺设的管道（通常预先在发射坑一侧焊接或连接好）通过旋转接头连接到扩孔器后端。钻机从接收坑回拉整个钻杆柱和扩孔器，同时持续泵送钻井液，将产品管线平稳地拖入扩大的钻孔中，最终从发射坑一侧拖出。
  3. **关键技术：**
  * **导向定位系统：** 这是HDD的核心。常用的有：
  * **有线导向系统：** 钻头内装有探棒，通过钻杆内的电缆实时传输方位角、倾角、钻头温度等数据到地表控制台。
  * **无线导向系统：** 钻头内装有发射器，发射低频电磁信号。操作员手持接收器在地表行走追踪信号，测量钻头深度和位置（常用“Walkover”系统）。更先进的系统（如“Gyro”陀螺仪）可在无法使用电磁信号的环境（如金属干扰区、深孔）下工作。
  * **钻井液（泥浆）：**
  * **作用至关重要：** 润滑钻具和管线，冷却钻头，携带钻屑出孔，稳定孔壁防止坍塌，平衡地层压力。
  * **成分：** 通常是膨润土（水基泥浆）或聚合物与水混合而成，根据地质条件添加其他处理剂。
  * **循环：** 通过泥浆泵从钻杆泵入孔内，从孔壁与钻杆/管线的环空携带钻屑返回地面，经净化处理后循环使用。
  4. **主要应用：**
  * **穿越障碍物：** 最典型的应用是穿越河流、湖泊、湿地、高速公路、铁路、机场跑道、建筑物密集区、古迹保护区等不宜或不能开挖的地方。
  * **铺设管线类型：** 广泛应用于石油和天然气管道、供水管、污水管、热力管、电力电缆套管、通信光缆套管等的铺设。
  5. **优势：**
  * **环境影响小：** 显著减少地面开挖，保护地表植被、水体、交通和既有设施。
  * **社会干扰低：** 减少对交通、商业活动和居民生活的干扰。
  * **施工速度快：** 在合适的地质条件下，穿越长距离障碍物往往比传统开挖方法更快。
  * **综合成本可能更低：** 虽然设备和技术成本高，但省去了大量的开挖、回填、路面修复、交通导改、环境补偿等费用，尤其在复杂穿越项目中总成本可能更低。
  * **安全性高：** 减少深基坑作业风险，避免破坏地下既有管网（通过精确定位规避）。
  * **铺设深度大：** 可以将管线埋设在较深的稳定地层中，提高安全性（如河流穿越避免冲刷）。
  * **铺设长度长：** 现代大型HDD设备一次穿越长度可达数公里。
  6. **限制与挑战：**
  * **地质条件限制：** 在极坚硬的岩石、大粒径卵砾石层、高流动性软土、喀斯特地貌等复杂地层中施工难度大、风险高、成本剧增。
  * **导向精度要求高：** 轨迹控制不当可能导致偏离设计路径，甚至与现有管线碰撞。
  * **孔壁稳定性：** 依赖泥浆维护孔壁稳定，在松散或易塌地层风险较大。
  * **泥浆管理与环保：** 大量泥浆的配制、循环、净化、废弃处理需要专业设备和严格管理，防止泄露污染环境（尤其是水源保护区）。
  * **管径限制：** 虽然技术不断进步，但超大直径管道（如超过1.5米甚至更大）的HDD铺设仍然非常困难且昂贵，通常顶管法或明挖更经济。
  * **曲线半径限制：** 管道在孔内弯曲需要满足最小曲率半径要求，过小的弯曲半径可能导致管道损坏。
  * **设备投资大：** 大型HDD钻机及其配套系统价格昂贵。
  * **不可预见风险：** 遇到未探明的障碍物（孤石、老基础等）可能导致工程延误或失败。
  **总结来说，水平定向钻（HDD）是一种革命性的非开挖管道铺设技术，它通过精密的导向系统和泥浆工艺，实现了在地下以设计轨迹高效、环保、安全地安装各种管线，尤其擅长解决穿越敏感区域和障碍物的难题，是现代地下工程建设中不可或缺的关键技术之一。**
