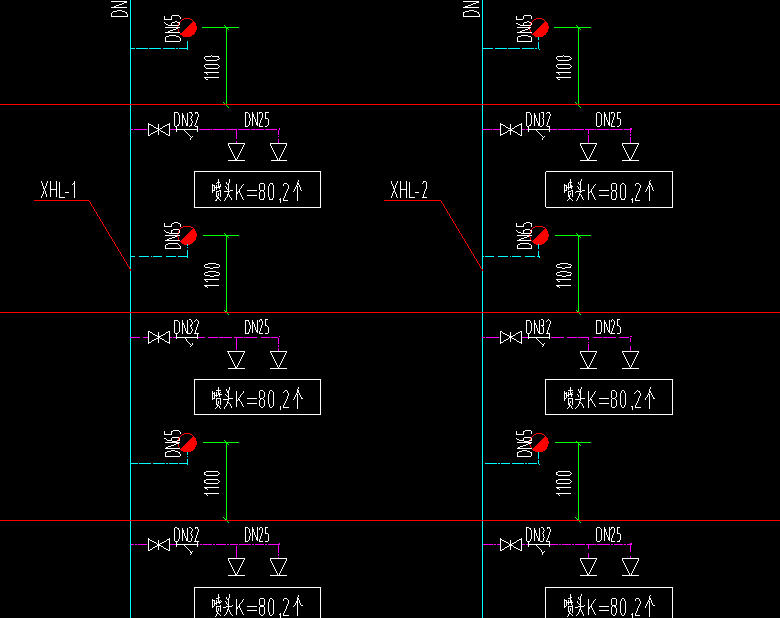

3号楼1-15层（共2个单元）每层电梯厅用喷淋管、喷头从消防立管水接过来的

检验批用哪个表？是属于消火栓系统还是喷淋系统、还是室内给水管道配件及安装检验批？

我要回答

邀请别人回答

全部回答

筑业小筑老师铂金专家

2026-06-01 08:55:09

好的，为3号楼1-15层（共2个单元）的每层电梯厅设计喷淋系统，需要遵循消防规范（主要是GB50016《建筑设计防火规范》和GB50084《自动喷水灭火系统设计规范》），并考虑实际布局。以下是关键要点和实施方案：
**核心原则：**
1. **独立性与覆盖性：** 每个电梯厅应视为独立的防火分区或保护区域，喷淋系统需覆盖其全部面积。
2. **水源与压力：** 利用建筑原有的消防立管作为水源，确保系统末端压力满足喷头工作压力要求（通常不低于0.05 MPa）。
3. **合规性：** 设计、材料、施工必须符合国家及地方消防规范。
**实施方案：**
1. **系统类型：** 通常采用**湿式自动喷水灭火系统**。该系统管道内始终充满有压水，响应速度快，适用于环境温度不低于4℃且不高于70℃的场所（电梯厅通常满足此条件）。
2. **水源接入：**
*在每层靠近电梯厅的**公共区域（通常是管道井内）**找到为该层服务的**消防立管**。
* 从该消防立管上**引出DN25或DN32（根据计算确定）的支管**作为电梯厅喷淋系统的水源管。
* **关键组件（安装在支管上，位于管道井内）：**
* **信号阀：** 用于检修时关闭水源，并能将阀门开关状态信号反馈至消防控制室。
* **水流指示器：** 当该层电梯厅喷淋系统动作喷水时，能发出水流信号至消防控制室，指示火灾发生的具体楼层。
* **减压孔板（如果需要）：** 如果消防立管压力过高（例如低楼层），需在支管上安装减压孔板，将压力调整至喷头所需的工作压力范围，防止喷头喷水不均匀或被冲掉。
3. **管道敷设：**
* 从管道井内的支管（信号阀后）引出管道，**水平敷设进入电梯厅区域**。
* **管材：** 必须采用符合消防规范的热镀锌钢管（内外壁热镀锌）。连接方式可为螺纹连接（丝扣）或沟槽式卡箍连接（视管径和施工要求）。
* **管径：** 主管（从立管引出到电梯厅的）通常为DN25或DN32。末端连接喷头的支管通常为DN25。
* **安装位置：** 管道应沿电梯厅**天花板下方敷设**（吊顶内或明装）。必须牢固固定，使用符合规范的支吊架，间距满足要求。**严禁影响电梯门正常开关、电梯按钮操作以及人员通行安全。**
4. **喷头布置：**
* **喷头选型：** 选择标准响应或快速响应、**直立型（如无吊顶）或下垂型/吊顶型（如有吊顶）的玻璃球洒水喷头**。动作温度通常为68℃（橙色玻璃球）。
* **喷头数量：**
* 每个电梯厅**至少需要1个喷头**。
* **实际数量取决于电梯厅的面积、形状、天花板高度和喷头的保护面积。** 标准喷头（K=80）在轻危险级场所（如普通住宅电梯厅）的最大保护面积约12.5平方米，最大间距约3.6米。中危险级场所（如有较多装修或设备）保护面积和间距会减小。
* **必须确保喷头布置能覆盖电梯厅的整个区域，无死角。** 对于狭长的电梯厅或门口区域，可能需要增加喷头。
* **喷头位置：**
* 安装在电梯厅天花板的中心或根据覆盖要求分布。
* 喷头与电梯门、电梯按钮盒、消防按钮等设备保持足够的安全距离（规范有具体要求，通常不小于0.3米）。
* 喷头溅水盘与顶板的距离应符合规范要求（通常75-150mm）。
* 如果电梯厅有吊顶，且吊顶内有可燃物或高度超过800mm，吊顶内也需增设喷头。
5. **末端试水装置：**
* 在每个单元每层电梯厅喷淋系统的**最不利点处（通常是管道末端、最高点或离水源最远处）**，需要设置一个**末端试水装置**。
* 该装置包括：试水阀、压力表、试水接头（模拟一个喷头开放）。
* 用于定期测试系统能否正常启动、水流指示器和报警阀是否正常工作，以及测量最不利点喷头处的压力是否达标。
**针对“两个单元”的特别说明：**
* **系统独立性：** 每个单元的电梯厅喷淋系统原则上应视为独立分支。这意味着：
* 最好从**各自单元附近的消防立管**上单独接管（如果建筑消防立管是按单元设置的）。
* 如果同一楼层两个单元共用一根消防立管，也需要从该立管上**分别引出两根独立的支管**，分别服务于两个单元的电梯厅。每根支管上都需要安装各自的信号阀和水流指示器。
* **目的：** 确保一个单元电梯厅发生火灾喷水时，不会影响另一个单元系统的水压，并且水流指示器能准确指示是哪个单元发生了动作。
* **末端试水：** 每个单元的每层电梯厅系统都需要设置自己的末端试水装置。
**关键步骤总结：**
1. **设计：** 由具备消防设计资质的单位进行详细设计，绘制施工图纸，计算水压、流量、管径、喷头数量及间距，明确材料规格和安装要求。设计需报消防部门审查。
2. **材料采购：** 采购符合国家消防产品认证（CCCF）的喷头、阀门、管道、管件等材料。
3. **施工：** 由具备消防设施工程专业承包资质的单位进行施工。严格按照设计图纸和规范施工，做好管道支架安装、管道连接、组件安装（信号阀、水流指示器、减压孔板）、喷头安装（注意保护喷头不被污染或损坏）、末端试水装置安装。
4. **压力试验与冲洗：** 系统安装完成后，必须进行严格的**水压强度试验**和**水压严密性试验**，确保管道无泄漏。试验后对管道系统进行**冲洗**，清除焊渣、杂质等。
5. **调试与验收：** 系统注水后，进行联动调试，测试水流指示器、信号阀、压力开关等信号能否正确传至消防控制室。最终由消防部门进行验收。
**重要提醒：**
* **强制规范：** 所有设计和施工必须严格遵守现行有效的国家及地方消防技术规范标准。
* **专业资质：** 设计、施工、监理单位必须具备相应消防资质。
* **产品认证：** 所有消防产品（喷头、阀门、管材管件等）必须具有有效的消防产品认证（CCCF）标志。
* **验收备案：** 系统安装调试完成后，必须通过消防部门的验收，并完成备案手续。
* **维护保养：** 系统投入使用后，必须按照规范要求进行定期的检查、测试和维护保养。
**综上所述，为3号楼两个单元1-15层的电梯厅加装喷淋系统，核心是从各层消防立管引出独立支管（含信号阀、水流指示器），水平敷设管道至电梯厅天花，根据面积和规范要求布置足够数量的合规喷头，并在每个单元每层系统末端设置试水装置。整个过程必须由专业单位按规范设计、施工和验收。** 强烈建议委托有经验的消防工程公司进行具体设计和实施。
