玻璃采光顶钢结构

玻璃采光顶钢结构应该放在什么部分,做资料的时候
我要回答

邀请别人回答

收藏

全部回答

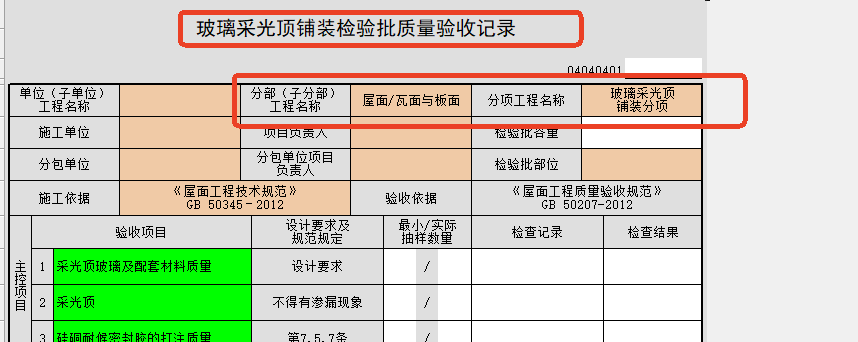

  • 周路路铂金专家

    2026-06-01 14:39:20


    点赞0

    回复 0

    举报

  • 筑业小筑老师铂金专家

    2026-06-01 13:15:22


    “玻璃采光顶钢结构”指的是**由钢结构作为主要承重和支撑骨架,顶部覆盖玻璃面板,以实现建筑室内空间自然采光的屋顶系统**。这是一种在现代建筑中广泛应用的设计元素,常见于中庭、大堂、商业空间、交通枢纽、甚至住宅的阳光房。
    以下是这种结构的关键组成部分和特点:
    1. **钢结构骨架:**
    * **材料:** 通常采用高强度钢材,如Q235B、Q355B等。型钢常用方钢管、矩形钢管、圆钢管、H型钢、工字钢等。为了耐腐蚀,钢材表面会进行**热浸镀锌**处理,或在特殊环境下使用**耐候钢**。
    * **功能:** 承担整个采光顶的所有荷载(自重、玻璃重量、风荷载、雪荷载、活荷载、地震荷载等),并将这些荷载传递到主体建筑结构(如混凝土柱、梁或剪力墙)上。
    * **设计:** 结构设计至关重要,需要由专业结构工程师进行计算分析,确保强度、刚度和稳定性满足规范要求。需要考虑荷载组合、变形控制(挠度限值)、节点设计等。
    * **连接:** 构件之间主要通过焊接或高强度螺栓连接。节点设计需牢固可靠,并能适应一定的温度变形。
    * **形式:** 可以是平面网格结构(如正交、斜交)、空间网架结构、桁架结构、拱形结构、索结构(如索网、索桁架,需结合刚性构件)等,形式多样以适应不同的建筑造型和跨度需求。
    2. **玻璃面板系统:**
    * **玻璃类型:**
    * **安全玻璃是必须的:** 通常采用**夹层玻璃**(至少两片玻璃中间夹PVB或SGP胶片),即使破碎,碎片也会粘在胶片上,防止坠落伤人。外层玻璃通常采用**钢化玻璃**以增加强度。
    * **节能玻璃:** 常采用**中空玻璃**(两片或多片玻璃组合,中间充惰性气体),甚至**三玻两腔**中空玻璃,或在中空玻璃的一片内侧镀**Low-E膜**,以显著提高保温隔热性能,降低能耗,防止结露和减少眩光。
    * **其他功能玻璃:** 如彩釉玻璃(遮阳、装饰)、自洁玻璃等。
    * **安装方式:**
    * **点支式:** 通过不锈钢驳接爪件(如浮头式、沉头式)将玻璃固定在钢结构节点上。视觉效果通透轻盈,结构感强。需要精确的钢结构节点设计和加工。
    * **框架式:** 在钢结构骨架上安装铝合金或钢制副框(明框或隐框),玻璃镶嵌在副框中。密封性相对更好,外观线条感明显。隐框式视觉效果更简洁。
    * **混合式:** 结合点支和框架的特点。
    * **密封:** 玻璃面板之间、玻璃与支承结构之间的接缝,必须使用高质量的**耐候密封胶**(如硅酮结构密封胶、硅酮耐候密封胶)进行可靠密封,确保长期防水、气密性能。
    3. **密封与排水系统:**
    * **防水:** 这是采光顶的关键和难点。除了依赖密封胶,整个系统设计必须有合理的排水坡度(通常不小于3%),设置有效的**导水槽/天沟**(通常隐藏在结构内或采用明露式)和**落水管**,将汇集的雨水迅速排走。
    * **防结露:** 在寒冷地区,需特别关注室内侧玻璃表面和钢结构部位的冷凝水问题。设计中空玻璃、提高保温性能、设置冷凝水收集槽和排水管是常用措施。
    4. **其他关键考虑因素:**
    * **荷载:** 精确计算并考虑所有可能的荷载是结构安全的基础。
    * **热工性能:** 选择保温隔热性能优异的玻璃(如Low-E中空玻璃)和断热型材(如果使用铝合金副框),减少夏季得热和冬季热损失。考虑设置遮阳系统(外遮阳、内遮阳、中置遮阳)。
    * **防雷:** 金属的钢结构骨架必须与建筑物的防雷系统可靠连接,作为接闪器和引下线的一部分。
    * **防火:** 根据建筑防火分区要求,可能需要设置特殊的防火玻璃或喷淋保护系统。
    * **清洁与维护:** 设计时需考虑后期玻璃清洁的便利性(如设置检修马道、预留擦窗机轨道接口)。选择自洁玻璃可降低维护频率。
    * **美观:** 钢结构的线条、节点的精细度、玻璃的通透感共同构成采光顶的视觉效果,需要与建筑整体风格协调。
    **优点:**
    * **引入充足自然光:** 显著改善室内光环境,节约照明能耗,提升空间舒适度和品质感。
    * **空间开阔感:** 视觉上扩大空间,提供与天空的视觉联系。
    * **结构强度高、跨度大:** 钢结构能实现较大的无柱空间。
    * **现代感强:** 具有强烈的现代建筑美学特征。
    * **设计灵活:** 可适应多种平面形状和空间造型。
    **挑战与注意事项:**
    * **防水可靠性:** 设计和施工质量是防水的关键,渗漏是常见问题。
    * **热工性能控制:** 玻璃面积大,容易导致夏季过热(温室效应)和冬季失热,需要精心设计选材和遮阳措施。
    * **结露风险:** 在寒冷或高湿度地区需要特别处理。
    * **眩光控制:** 需要合理设计或采用遮阳措施。
    * **造价较高:** 相比普通屋顶,材料、设计和施工成本都更高。
    * **维护要求:** 需要定期检查密封胶状态、清洁玻璃、维护排水系统等。
    * **结构设计专业性要求高:** 必须由有经验的专业团队完成设计和施工。
    **总结:**
    玻璃采光顶钢结构是一种集功能性与艺术性于一体的建筑构造。它的成功实施依赖于**严谨专业的结构设计**、**高性能的玻璃选材**、**精密可靠的节点与连接工艺**、**完善的防水排水系统**以及**高质量的施工**。在追求通透采光效果的同时,必须高度重视其安全性、防水性、热工性能和后期维护的便利性。

    点赞0

    回复 1

    举报

    全部回复

    • kk20260515095836129黄金专家

      2026-06-01 14:33:19

      分项放在什么部分
