锤击混凝土预制桩(钢桩)施工记录

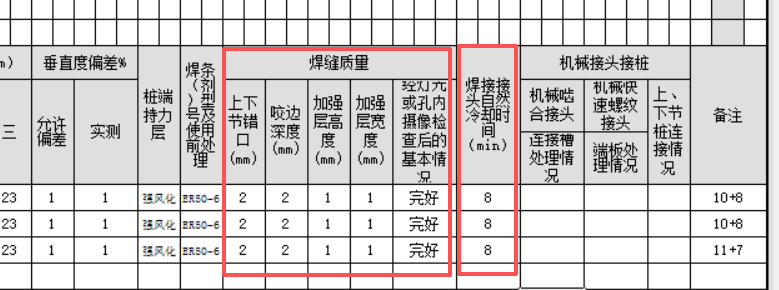

现场桩尖焊接采用二保焊，没有接桩，焊缝质量中的最后基本情况我填了合格，其它项填/，焊接接头冷却时问和焊条型号也填上了，是否可行，还是全部都不填

我要回答

邀请别人回答

全部回答

筑业小筑老师铂金专家

2026-06-05 11:09:42

好的，锤击混凝土预制桩（或钢桩）的施工记录是桩基工程质量控制的关键文件，它详细记录了每根桩的施工过程、参数和最终状态，是验收、承载力评估和后期维护的重要依据。
一份完整的施工记录通常包含以下核心内容，并常以表格形式呈现：
**锤击预制桩（混凝土/钢桩）施工记录表**
**工程基本信息：**
1. **工程名称：**
2. **施工单位：**
3. **监理单位：**
4. **记录日期：** (年月日)
5. **天气状况：** (晴/阴/雨/风力等 - 可能影响施工和记录)
6. **记录人：**
7. **复核人：**
**桩基本信息：**
8. **桩编号：** (唯一标识，如 A01, B12 等)
9. **桩型：** (混凝土预制方桩/管桩；钢桩 - H型/钢管桩等)
10. **桩规格：** (截面尺寸：如 400x400mm, Ø500mm, H400x400x13x21等；长度：米)
11. **设计桩长：** (米)
12. **设计桩顶标高：** (米 - 相对于基准点)
13. **设计最终贯入度：** (毫米/击或毫米/10击 - **关键停锤标准**)
14. **设计承载力要求：** (kN - 单桩竖向抗压/抗拔/水平)
15. **桩尖类型：** (开口/闭口/十字型/锥形等 - 影响贯入)
**施工设备信息：**
16. **桩锤类型及型号：** (柴油锤 - D80, D100；液压锤 - NH20, HHK9S；蒸汽锤等)
17. **桩锤冲击能量/锤芯重量：** (kN·m /吨 - 关键参数)
18. **桩架型号：**
19. **桩帽类型：**
20. **锤垫/桩垫材料及厚度：** (如木枋、纸板、钢丝绳、专用复合材料等 - 保护桩头，传递能量)
21. **送桩器长度：** (米 - 如需要送桩至设计标高以下时)
**施工过程记录（核心部分）：**
22. **开始时间：** (时:分)
23. **结束时间：** (时:分)
24. **桩位偏差（X/Y方向）：** (毫米 - 插桩后测量)
25. **垂直度偏差：** (百分比 - % - 插桩后及初始锤击稳定后测量，通常用经纬仪)
26. **桩身入土深度记录：**
* **分段记录：**
* **起始深度 (m)：** (通常从0m开始)
* **结束深度 (m)：**
* **该段锤击数 (击)：** (从起始深度打到结束深度所用的锤击次数)
* **备注：** (可记录该深度段锤击感觉、异常声响等)
* **常用记录方式：** 每打入1米记录一次锤击数，最后1米（或设计要求的关键深度段，如最后0.5m、1m）需详细记录每10cm或每击的贯入度。
27. **最后贯入度测量（关键停锤标准）：**
* **最后一阵锤击次数：** (通常取连续10击或设计要求的一阵击数)
* **最后一阵总贯入量：** (毫米)
* **计算平均贯入度：** (毫米/击 = 总贯入量 / 击数)
* **测量时的桩顶标高：** (米 - 用于计算入土深度和最终桩顶标高)
28. **总锤击数：** (整根桩从开始到停止的总锤击次数)
29. **最终桩顶标高：** (米 - 相对于基准点，送桩器拔出后测量)
30. **最终入土深度：** (米 - 桩尖进入持力层的深度)
**异常情况记录：**
31. **异常情况：** (是/否)
* 如遇地下障碍物（描述）
* 桩身倾斜超过允许值（记录偏差值及处理措施）
* 桩身断裂、破损（描述位置、程度）
* 桩头严重破损（描述）
* 锤击过程中异常跳动、回弹
* 贯入度异常（突然变大或变小，远偏离设计值）
* 桩身明显移位 * 其他（如设备故障、长时间停顿等）
32. **异常处理措施及结果：**
**质量评定：**
33. **是否满足设计要求：** (是/否)
* (主要依据：最终贯入度是否≤设计贯入度？桩顶标高是否在允许误差内？垂直度是否合格？有无严重缺陷？)
34. **备注：** (其他需要说明的情况)
35. **监理工程师（或质检员）确认：** (签名及日期 - **非常重要**)
**关键要点和注意事项：**
1. **实时记录：** 必须在打桩过程中实时、准确地记录各项数据，尤其是锤击数和深度对应关系、最后贯入度。严禁事后回忆补填。
2. **贯入度是核心：** 设计要求的最终贯入度（停锤标准）是判断桩是否达到设计承载力的最重要依据之一。必须严格按照设计要求测量和判定。
3. **垂直度控制：** 插桩和初始锤击阶段的垂直度调整至关重要，直接影响桩的受力性能。
4. **桩头保护：** 选择合适的锤垫、桩垫并保持其良好状态，是防止桩头被打坏的关键。记录其更换情况。
5. **异常情况敏感度：** 操作人员和记录人员需对异常声响、贯入度突变、桩身倾斜等保持高度敏感，及时记录并报告。
6. **单位清晰：** 深度（米）、贯入度（毫米/击或毫米/10击）、标高（米）、偏差（毫米或%）等必须标注清晰单位。
7. **数据可追溯：** 桩编号必须唯一且清晰对应现场桩位。记录表编号、页码需连续。
8. **签名完整：** 记录人、复核人、监理工程师（或授权质检员）的签名和日期必须齐全，方为有效记录。
9. **符合规范：** 记录格式和内容应符合项目所在地的施工质量验收规范和设计要求。
10. **沟通：** 现场记录人员与打桩操作手、测量员、监理工程师需保持良好沟通，确保信息准确传递。
这份记录不仅是施工过程的证明，更是判断单桩施工质量是否合格、分析桩基整体性能、以及后期万一出现问题进行追溯分析的最原始、最重要的证据。务必高度重视其真实性和完整性。
你可以根据具体项目要求和当地规范，在此框架基础上调整或细化表格内容。
