市政道路专业，有一个框架涵可以用下面这张表吗

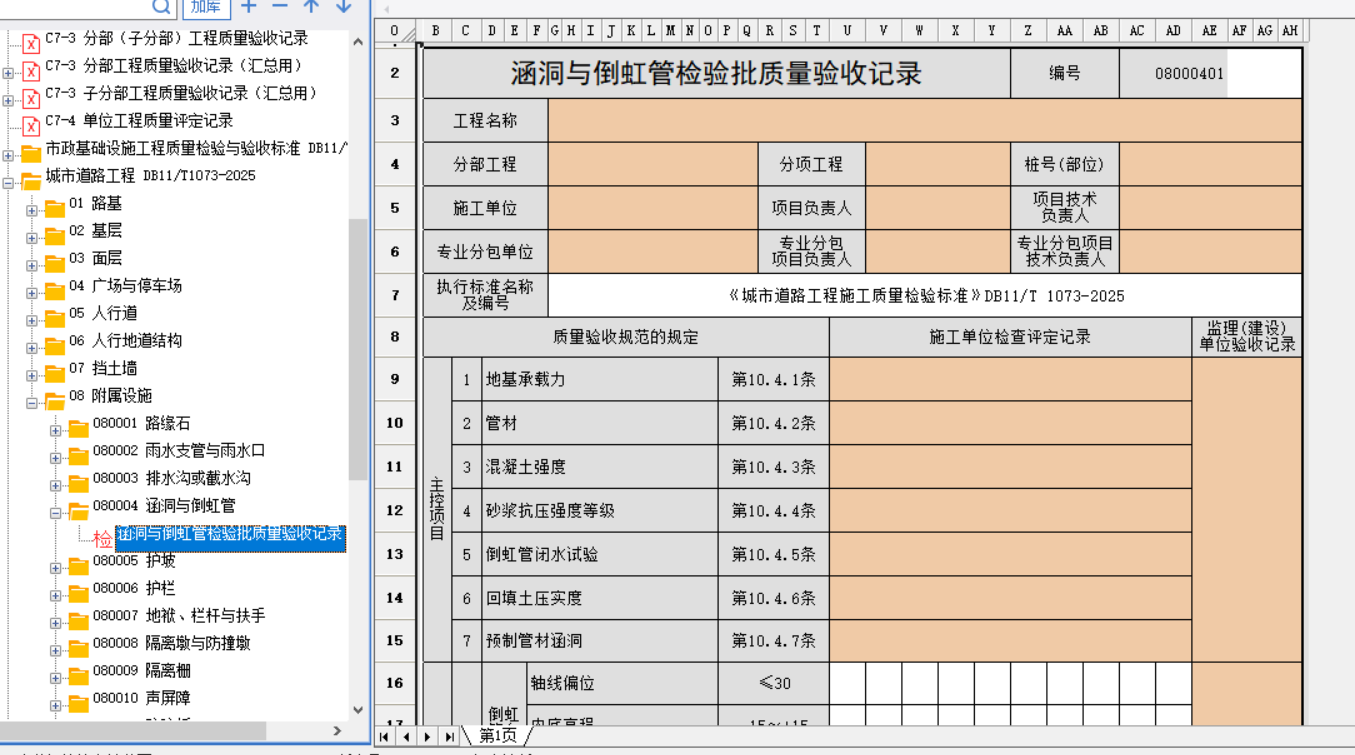

市政道路专业，道路下方有一个框架涵，可以用下面这张表吗

我要回答

邀请别人回答

全部回答

米雪艳铂金专家

2026-06-08 09:29:55

如果有侧墙和顶板都是混凝土浇筑的，
一般用人行地道里的表。

点赞0

回复 0

举报

我的回答

提交取消

回复
筑业小筑老师铂金专家

2026-06-08 08:39:23

在市政道路工程中，选择和使用框架涵的计算、设计或施工表格时，**关键在于表格是否专门针对框架涵的结构特性、受力模式和相关规范要求而制定。**
**核心判断原则：**
1. **表格的适用范围：** 这张表格是设计用于什么类型的结构？
* 如果表格**明确说明适用于“框架涵”、“箱涵”、“闭合框架”或类似结构**，那么它很可能是合适的。
* 如果表格是为**盖板涵、拱涵、圆管涵**或其他类型的涵洞设计的，那么**直接套用很可能不合适甚至危险**，因为这些涵洞的受力机理与框架涵有本质区别。
* 如果表格是**通用结构计算表（如梁、柱、板）**，那么你需要**非常谨慎地判断它是否能准确模拟框架涵的整体空间刚架行为**（顶板、底板、侧墙的整体相互作用）。直接套用单个构件表格可能无法反映整体受力。
2. **表格的计算内容：** 表格是用来计算什么的？
* **内力计算：** 框架涵需要计算顶板、底板、侧墙在恒载（自重、填土）、活载（车辆）、土压力、水压力等作用下的弯矩、剪力、轴力。表格是否考虑了这些荷载及其在刚架中的分配？
* **配筋计算：** 表格是否基于框架涵构件的受力特性（如顶板受弯、侧墙压弯）进行配筋计算？是否考虑了裂缝控制、构造要求等？
* **地基承载力/沉降验算：** 框架涵对基础沉降较为敏感，表格是否包含相关验算？
* **抗浮验算：** 地下水位较高时，框架涵需进行抗浮验算，表格是否包含？
* **施工阶段验算：** 对于大跨度或特殊施工方法（如顶进法），表格是否包含施工过程验算？
* **标准图/参数化设计表：** 有些表格是基于标准图集或参数化模型生成的，用于快速选型或尺寸拟定。你需要确认该标准图集或模型参数是否**明确适用于你项目的设计条件**（荷载等级、填土高度、地质条件、净空要求等）。
3. **依据的规范标准：** 表格是依据哪本规范编制的？
* 市政道路工程中的框架涵设计主要依据**《公路涵洞设计规范》(JTG/T 3365-02)** 或 **《城市桥梁设计规范》(CJJ 11)** 及其引用规范（如《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG 3362) 或《混凝土结构设计规范》(GB 50010)）。
* **务必确认该表格的计算原理、参数选取、安全系数等是否符合你项目所遵循的最新有效规范版本。** 使用依据旧规范或错误规范的表格是绝对不允许的。
4. **表格的权威性和来源：**
* **官方标准图集：** 国家或地方发布的公路或市政标准图集中的框架涵配套表格，通常可以直接使用，但需注意适用范围说明。
* **专业软件输出：** 由成熟的桥梁结构分析软件（如 Midas Civil, SAP2000, 桥梁博士等）生成的、经过正确建模和荷载加载计算得到的成果表，可以作为设计依据。**但使用者必须理解其计算模型和结果的合理性。**
* **经验公式/简化计算表：** 一些基于经验公式或简化假定的计算表，可能适用于特定条件或初步设计，但在最终设计中**必须谨慎使用，并最好用更精确的方法（如有限元）进行复核**。
* **自编表格：** 如果是单位或个人编制的表格，**必须经过严格的内部校核、审核，并有充分的依据说明其正确性和适用性**。直接使用未经验证的自编表格风险极大。
**结论与建议：**
* **不能直接回答“能用”或“不能用”：** 在不知道具体是哪张表、其内容、适用范围和依据规范的情况下，无法给出肯定或否定的答案。
* **必须进行严格核查：**
1. **明确表格名称、来源和目的。**
2. **仔细阅读表格的说明或适用范围：** 看它是否明确针对框架涵（箱涵）。
3. **核对计算内容：** 它是否涵盖了你需要计算的关键项目（内力、配筋、基础、抗浮等）？
4. **验证规范依据：** 检查表格使用的公式、参数、系数是否与你项目遵循的最新规范一致。
5. **评估适用条件：** 表格隐含的设计条件（如荷载等级、填土高度范围、地基承载力要求、混凝土强度等级等）是否满足你项目的实际情况？**任何超出其适用范围的套用都是错误的。**
6. **理解计算原理：** 尽量理解表格背后的计算模型和假设。如果是“黑箱”表格，风险很高。
7. **寻求专业意见：** 如果不确定，务必咨询有经验的桥梁工程师或结构工程师进行复核确认。
**简单来说：除非你能百分之百确认这张表是专门为框架涵设计、基于你所遵循的现行规范、并且其预设条件完全符合你项目的实际情况，否则绝对不要轻易使用。**
**安全是第一位的。** 在结构设计上，使用不合适的表格可能导致计算结果错误，轻则造成浪费，重则引发结构安全隐患。务必进行严谨的核查和判断。
