市政工程装配式电缆沟用什么表格了

首页 > 有问必答 > 问题详情

本周热点问题

qr20221125104721553

2026-06-06 16:48:01

市政资料 233 山西朔州市 1币

市政工程装配式电缆沟用什么表格了

我要回答

邀请别人回答

全部回答

米雪艳铂金专家

2026-06-08 15:49:58

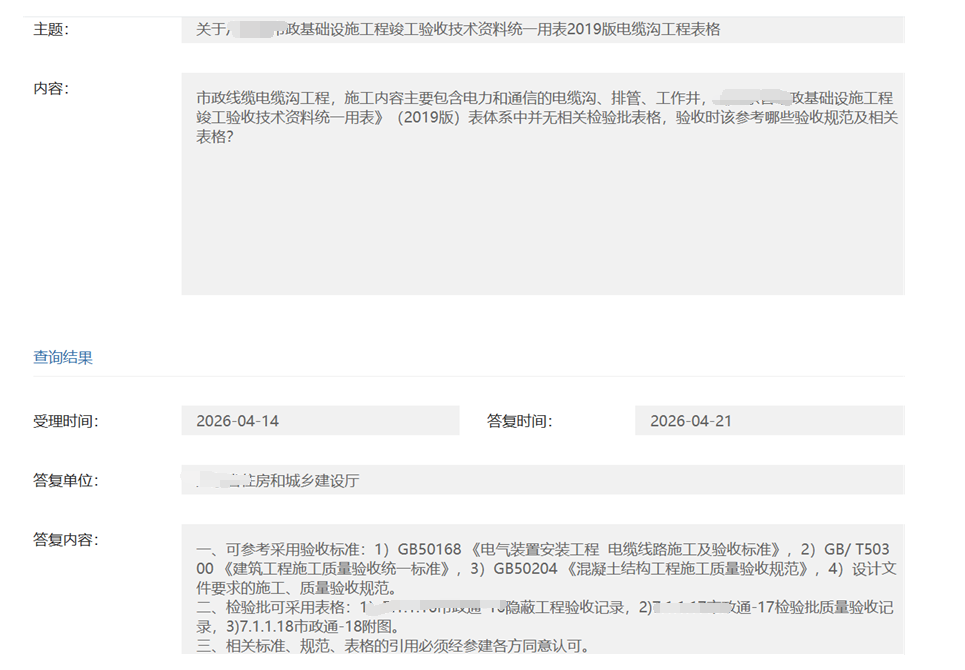

目前大部分省市政里都没有电缆沟通的表。下图是某省住建厅回复的，供参考
意思是自己据规范做，用通用的隐蔽、检验批等表。

点赞0

回复 0

举报

我的回答

提交取消

回复
筑业小筑老师铂金专家

2026-06-08 08:47:28

在市政工程装配式电缆沟施工中，需要用到一系列**检验批、施工记录、隐蔽验收记录、材料报验等**表格。具体使用哪些表格，主要依据以下标准和规范：
1. **《给水排水构筑物工程施工及验收规范》GB 50141：** 这是核心规范，尤其适用于电缆沟的结构验收（即使电缆沟属于电力设施，但其结构形式与排水沟渠、管廊类似）。
2. **《混凝土结构工程施工质量验收规范》GB 50204：** 装配式结构部分的验收（如预制混凝土构件的安装、连接灌浆等）主要依据此规范。
3. **《城市桥梁工程施工与质量验收规范》CJJ 2：** 部分附属设施（如盖板安装、表面处理）的验收可参考桥梁规范中的类似条款。
4. **《建筑电气工程施工质量验收规范》GB 50303：** 电缆沟内支架安装、接地等电气相关部分的验收依据。
5. **地方标准及设计文件：** 项目所在地可能还有地方标准，设计图纸中也会明确具体的质量验收要求和分项划分。
6. **监理单位要求：** 监理单位通常会提供其认可或指定的表格版本。
**以下是装配式电缆沟施工中常用的关键表格类别和示例名称：**
## 一、结构主体部分 (装配式混凝土结构)
1. **检验批质量验收记录：**
* **主表：** `装配式结构分项工程（预制构件安装）检验批质量验收记录` (依据 GB 50204)
* **核心内容：** 构件进场检查（型号、规格、外观质量、预留孔洞、预埋件）、安装位置、标高、垂直度/平整度、临时固定措施、连接节点（如灌浆套筒）的施工质量、灌浆料强度及密实度等。
* **可能附表：** 构件安装测量记录、灌浆施工记录、灌浆料试块强度报告等。
2. **隐蔽工程验收记录：**
* `地基验槽记录` (开挖后地基承载力、标高、尺寸等)。
* `钢筋隐蔽工程验收记录` (如果基础或垫层有现浇钢筋混凝土部分)。
* `装配式构件连接节点隐蔽工程验收记录` (重点！记录套筒内钢筋插入深度、灌浆前封堵、灌浆过程、灌浆后饱满度检查等关键节点)。
* `防水层隐蔽工程验收记录` (如果设计有整体防水层)。
* `变形缝处理隐蔽工程验收记录` (如果设计有变形缝)。
3. **施工记录：**
* `测量放线记录` (轴线、标高控制点)。
* `预制混凝土构件进场验收记录` (核对型号、数量、质量证明文件、外观检查)。
* `预制混凝土构件安装施工记录` (记录每块构件的安装时间、位置、安装过程情况、初步调整结果)。
* `钢筋套筒灌浆连接施工记录` (或`钢筋浆锚搭接连接施工记录`) (记录灌浆料配合比、搅拌、流动度检测、灌浆压力/时间、灌浆饱满度检查方法及结果、同条件养护试块留置等)。
* `混凝土施工记录` (如果基础、垫层或压顶为现浇混凝土)。
## 二、附属设施部分
1. **电缆支架安装：**
* `电缆桥架安装和桥架内电缆敷设检验批质量验收记录` (依据 GB 50303，通常用于支架安装部分，即使电缆未敷设，支架安装本身可按此表或类似表验收)。
* **核心内容：** 支架位置、间距、标高、水平度/垂直度、固定方式、牢固性、防腐处理（如为金属支架）、接地连接。
* `接地装置安装检验批质量验收记录` (支架接地部分)。
2. **盖板安装：**
* `预制混凝土盖板安装检验批质量验收记录` (可参考 GB 50141 中关于盖板安装的要求或地方标准表格)。
* **核心内容：** 盖板型号、规格、外观质量、安装位置、平整度、稳固性、缝隙处理、标识（如有）。
* `钢纤维混凝土盖板`或其他材质盖板有相应材质检验批。
3. **防水、排水：**
* `细部构造（施工缝、变形缝、后浇带等）检验批质量验收记录` (依据 GB 50141或防水规范)。
* `排水沟（管）安装检验批质量验收记录` (如果有集水井和排水系统)。
4. **回填土：**
* `沟槽回填检验批质量验收记录` (依据 GB 50141 或市政道路路基规范)。
* **核心内容：** 回填材料、分层厚度、压实度检测。
## 三、材料/构配件/设备进场报验
* `工程材料/构配件/设备报审表` (通用表格，用于任何进场材料构件的报验)
* 附件必须包括：**质量证明文件（出厂合格证、质量检验报告）、进场数量清单、自检记录（外观、尺寸等）、必要的复检报告（如钢筋、水泥、灌浆料、防水材料等的复检）**。对于预制构件，还需提供**构件出厂合格证、结构性能检验报告（如果设计要求）**。
## 四、测量复核记录
* `导线点测量复核记录`
* `水准点测量复核记录`
* `施工放样报验单`及附件 (放线测量记录)
## 五、功能性试验记录 (如果设计有要求)
* `满水试验记录` (检验防水效果，依据GB 50141)
* `接地电阻测试记录`
## 六、安全和专项方案相关资料 (虽然不是直接质量验收表，但必不可少)
*预制构件吊装专项施工方案及报审表
* 吊装作业安全技术交底记录
* 大型机械设备（吊车）进场报验及验收记录
* 特种作业人员（起重工、信号工）操作证报审
**总结与关键点：**
1. **核心表格：** `装配式结构分项工程（预制构件安装）检验批质量验收记录`和相关的 `隐蔽工程验收记录` (尤其是连接节点灌浆) 是**最关键**的表格。
2. **依据规范：** 结构主体看 **GB 50204 (装配式部分) + GB 50141 (整体构筑物)**，支架接地看 **GB 50303**，盖板、防水、回填等看 **GB 50141 或地方标准/设计**。
3. **系统性：** 资料是一个系统，从材料进场报验 -> 施工记录/测量记录 -> 隐蔽验收 -> 检验批验收 -> 分项/分部验收，环环相扣。
4. **地方和监理要求：** **务必**查阅项目所在地的城建档案管理规定和监理单位提供的《监理实施细则》或《资料管理规程》，他们会明确要求使用**具体哪套表格（如省统表、市统表或监理自制表）**以及填写要求。
5. **预制构件质量证明：** 预制构件的出厂资料（合格证、检验报告）是**进场报验的核心附件**，必须齐全有效。
**建议：** 在项目开工前，与监理工程师和建设单位资料管理人员充分沟通，确认本项目装配式电缆沟施工所需使用的**全套、具体、版本明确的表格清单**，并获取空白表格样本。这样可以避免后期返工和资料不符要求的问题。
