市政资料 7 广东广州市 5币

给排水工程现浇混凝土井室

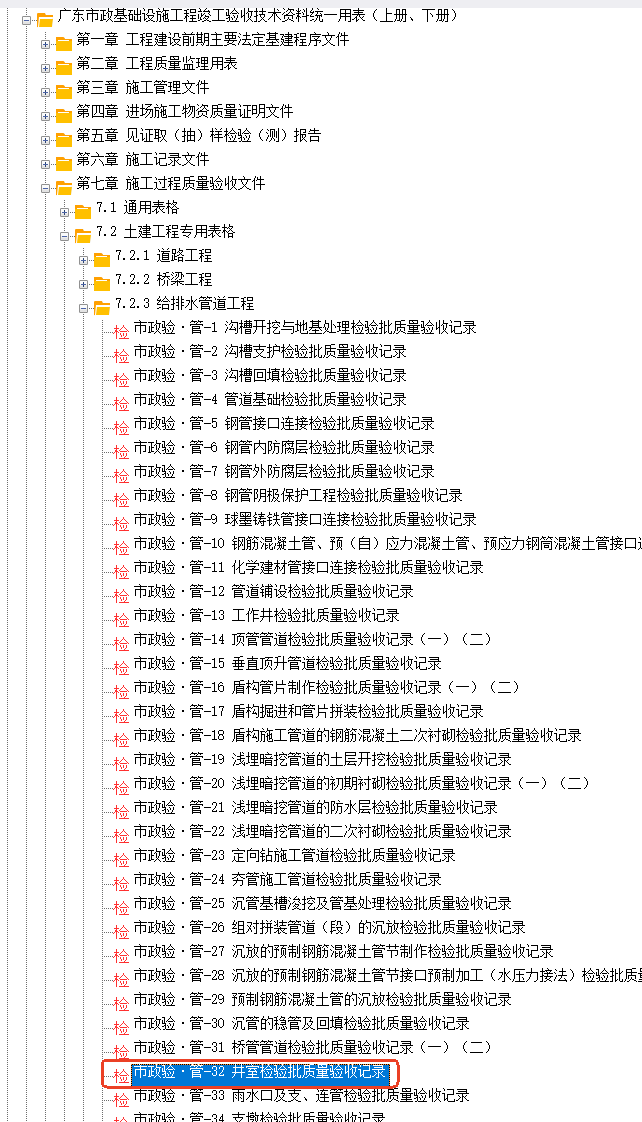

可以用给排水构筑物工程市政验•构的表格做吗？像给排水构筑物基坑开挖检验批质量验收记录

我要回答

邀请别人回答

全部回答

筑业小筑老师铂金专家

2026-06-08 09:02:16

好的，给排水工程中的**现浇混凝土井室**是指直接在施工现场开挖的基坑内，通过架设模板、绑扎钢筋、浇筑混凝土并养护成型而构筑的各类检查井、阀门井、水表井、泄压井、排气井、排泥井、倒虹井、跌水井、沉砂井等地下构筑物。
它与**预制混凝土井室**（工厂预制好，现场吊装）是两种主要的构筑方式。现浇方式因其灵活性和整体性好，在复杂工况或大型项目中应用广泛。
## 核心特点与组成
1. **整体性强：** 一次浇筑成型（或分段但连接牢固），结构整体性好，刚度大，抗不均匀沉降能力强，防水性能相对更优。
2. **适应性强：**
* **尺寸灵活：** 可根据设计要求定制任何形状（圆形、矩形、异形）和尺寸。
* **复杂接口：** 能方便地预留或开凿各种角度、高程、管径的管道接口。
* **特殊构造：** 易于设置踏步（爬梯）、平台、导流槽、集水坑、设备基座等内部构造。
* **地质适应：** 能更好地适应复杂地质条件（如软弱地基需特殊处理）。
3. **材料：** 主要采用钢筋混凝土（C25-C35，抗渗等级P6-P8常见），钢筋根据结构计算配置，主要承受土压力、水压力、地面荷载和内部操作荷载。
### 主要结构组成部分
* **基础：** 通常为混凝土垫层（C15）或钢筋混凝土底板。提供均匀支撑，防止不均匀沉降。有时需打桩或进行地基处理。
* **井壁：** 垂直或倾斜的墙体，围成井室空间。承受外部土压力、水压力和内部压力。厚度根据深度、土质、地下水等计算确定。
* **底板：** 井室底部的钢筋混凝土板。承受地基反力、设备重量、水重等。通常与基础结合或位于基础上方。需设置集水坑（如有排水需求）。
* **顶板/盖板：** 井室顶部的钢筋混凝土板。承受地面荷载（车辆、土重）并传递到井壁上。留有井口安装井盖座。
* **预留孔洞：**
* **进出水管口：** 按设计位置、标高、管径预留，安装时需做好接口防水（如采用柔性防水套管）。
* **电缆孔：** 为仪表、照明、设备供电预留。
* **通风管口：** 对存在有害气体的井室（如污水井、沼气可能产生的井）。
* **内部设施：**
* **踏步/爬梯：** 供人员上下，通常为塑钢或铸铁，预埋或后安装。
* **管件支撑：** 阀门、仪表等设备的支撑结构。
* **导流槽/堰：** 在检查井、跌水井等中引导水流。
* **井盖座及井盖：** 安装在顶板预留井口上，承重并封闭井口（铸铁、球墨铸铁、复合材料等）。
* **沉降缝/伸缩缝（可选）：** 对于大型或长条形井室，可能需设置以适应变形。
## 施工流程关键要点
1. **测量定位：** 精确放样井位中心点、开挖边线、基底标高。
2. **土方开挖：**
* 根据井深、土质、地下水情况确定放坡坡度或支护方式（钢板桩、工法桩等）。
* 控制开挖深度，预留人工清底厚度（通常20-30cm）。
* **基坑降水（如有地下水）：** 采用井点降水、明沟排水等方式，确保干作业。
* **安全防护：** 设置警示标志、围挡，必要时进行基坑监测。
3. **地基处理与垫层施工：**
* 验槽：检查地基承载力、平整度、有无扰动软弱层。
* 地基处理：如遇软弱地基，需换填、夯实、打桩等。
* 浇筑混凝土垫层：找平、提供工作面，通常C10-C15素混凝土，厚10-15cm。
4. **钢筋工程：**
* 按设计图纸下料、加工、绑扎钢筋骨架（底板、井壁、顶板钢筋）。
*确保钢筋规格、数量、间距、保护层厚度（尤其迎水面）符合要求。
* 预埋件（套管、爬梯预埋件、接地端子等）定位准确、固定牢固。
5. **模板工程：**
* 选择合适模板（钢模、木模、复合模板），确保刚度、强度、平整度。
* 精确支模：保证井室几何尺寸（内净空）、垂直度、预留孔洞位置标高准确无误。**这是控制精度的关键！**
* 模板加固：支撑和拉杆必须稳固可靠，防止胀模、跑模、变形。特别注意井壁模板防浮措施。
* 接缝严密：防止漏浆。
* 涂刷脱模剂。
6. **混凝土浇筑：**
* 混凝土质量：符合设计强度（C25-C35）、抗渗（P6-P8）、耐久性要求。塌落度适中。
* 浇筑顺序：通常先底板，后井壁，最后顶板。井壁宜分层（每层≤50cm）、对称、连续浇筑。
* **振捣密实：** 使用插入式振捣器，快插慢拔，避免漏振、过振。尤其注意钢筋密集处、预埋件周围、模板角落。**密实度是防水和强度的关键！**
* 施工缝处理：如需留设（在底板与井壁连接处、顶板与井壁连接处），应设置凹槽、凸槽或止水钢板/橡胶带，并凿毛清理干净。
7. **混凝土养护：**
* **极其重要！** 浇筑完毕及时覆盖（土工布、塑料薄膜），保持湿润状态。
* 养护时间：普通硅酸盐水泥至少7天，掺外加剂或抗渗要求高时宜14天。气温低于5°C需采取保温措施（覆盖保温材料，禁用浇水）。
* 防止暴晒、风吹、冻害、过早受扰动。
8. **拆模：**
* 待混凝土强度达到规范要求（一般1.2MPa以上，保证不缺棱掉角）方可拆模。
* 先拆非承重模板，后拆承重模板。
* 拆模轻撬轻放，保护结构棱角。
9. **接口处理与防水：**
* 管道安装时，与预留孔洞的间隙必须按设计要求处理（通常用微膨胀防水砂浆、防水油膏、橡胶圈等柔性材料嵌填密实）。
* 对井壁内外侧（尤其地下水丰富或有腐蚀性时）可能需涂刷水泥基渗透结晶型防水涂料或聚合物水泥防水砂浆等加强防水。
10. **土方回填：**
* 必须在混凝土达到设计强度、隐蔽验收合格、管道安装及接口处理完成后进行。
* 回填土质：符合设计要求（通常为砂土、砂砾石、素土等），不含杂物、冻土块。
* 分层夯实：每层虚铺厚度20-30cm，对称回填，使用小型压实机具（蛙夯、平板夯）夯实，尤其井室周围及管道胸腔部位。压实度达到设计要求（通常≥95%）。
* 防止机械碰撞井壁。
11. **闭水（气）试验（如适用）：**
* 污水管道检查井、有严格防水要求的井室（如泵站进水井）需进行闭水试验。
* 按规范要求注水、浸泡、观测渗漏量，判断是否合格。
* 给水阀门井等可能需进行气压试验。
12. **安装井盖座及井盖：** 调整标高，确保与路面平顺，安装稳固。
## 质量控制要点
* **原材料检验：** 水泥、砂石、钢筋、外加剂、防水材料等合格证及复检报告。
* **测量定位精度：** 井位、标高、预留孔洞位置。
* **模板工程：** 尺寸、垂直度、平整度、刚度、加固、接缝。
* **钢筋工程：** 规格、数量、间距、位置、保护层、绑扎质量。
* **混凝土：** 配合比、塌落度、浇筑密实度（无蜂窝麻面露筋）、施工缝处理。
* **养护：** 及时性、充分性。
* **接口与防水：** 预留套管位置、管道接口密封、附加防水层施工质量。
* **回填土：** 土质、分层厚度、压实度、对称性。
* **试验检测：** 混凝土试块强度、抗渗等级、闭水（气）试验结果。
## 安全注意事项
* 深基坑开挖支护与降水安全。
* 基坑临边防护、上下通道。
* 模板支撑体系稳固性。
* 施工用电安全。
* 起重吊装安全（钢筋、模板、设备）。
* 有限空间作业（通风、检测、监护）。
* 个人防护（安全帽、安全带、防护鞋等）。
## 优缺点总结
| 特点 | 现浇混凝土井室 | 预制混凝土井室 |
| :----------- | :--------------------------------------------------- | :--------------------------------------------------- |
| **整体性** | **优** 整体无缝，结构刚度大，抗沉降能力强 |一般依赖接口密封，整体性相对较差 |
| **适应性** | **优** 尺寸、形状、接口、构造高度灵活，适应复杂工况 | 较差受限于模块尺寸和接口位置 |
| **防水性** | **优** (施工质量好时) 整体性好，附加防水易施工 | 中依赖模块间接口和接缝密封 |
| **施工速度** | **慢** 工序多（支模、钢筋、浇筑、养护），周期长 | **快** 现场吊装拼接，大幅缩短工期 |
| **天气影响** | **大** 雨雪、严寒严重影响浇筑和养护质量 | **小** 工厂化生产受天气影响小，现场安装影响相对小 |
| **质量控制** | 难度较大依赖现场管理水平，易出现蜂窝麻面等缺陷 | 较易工厂标准化生产，质量相对稳定可控 |
| **现场条件** | 要求高需较大作业面、材料堆放、搅拌（或商混） | 要求低现场作业面小，干净整洁 |
| **造价** | 通常较高 (人工、模板、工期成本) | 可能较低 (规模化生产、速度快) |
| **适用场景** | 大型井室、异形井、复杂接口、重要节点、不良地质 | 标准尺寸井室、工期紧项目、场地狭小、环境要求高区域 |
## 总结
现浇混凝土井室是给排水工程中关键的地下构筑物，其质量直接关系到管网系统的正常运行、寿命和安全（防渗漏、防坍塌）。施工的核心在于**精确定位、稳固模板、优质混凝土、充分振捣、严格养护、规范回填**以及**精细的接口和防水处理**。虽然施工周期较长、受天气影响大，但其卓越的整体性、适应性和潜在的高防水性能使其在复杂或重要工程中不可或缺。严格的过程控制和验收是确保其质量的关键。
