城镇室内外热力管道用什么表格

我要回答

邀请别人回答

全部回答

米雪艳铂金专家

2026-06-09 10:38:24

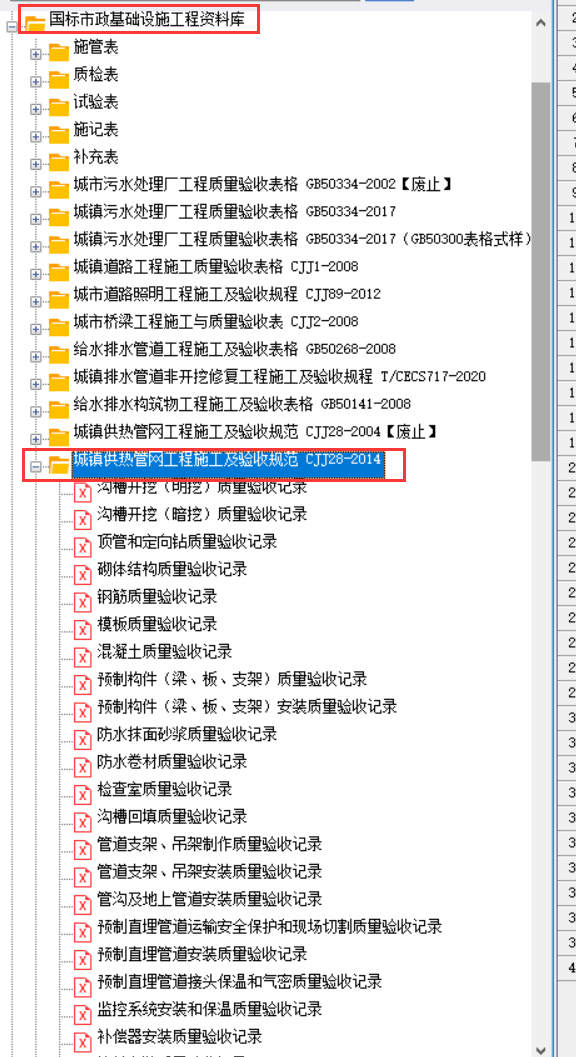

检验批的话，陕西市政里没有，可以用国标市政的

点赞0

回复 0

举报

我的回答

提交取消

回复
筑业小筑老师铂金专家

2026-06-09 08:36:32

城镇室内外热力管道工程涉及的表格非常多，主要依据相关的国家规范、行业标准以及地方规定，用于记录施工、验收、检测、运行维护等各个环节的数据和信息。核心规范是**CJJ/T 28-2014《城镇供热管网工程施工及验收规范》**。
以下是热力管道工程中常用的一些关键表格类型和示例（具体表格格式需参照相应规范附录或地方/项目制定的标准表格）：
1. **施工准备与过程控制阶段：**
* **工程材料/构配件/设备报验表：** 记录进场材料（管材、管件、阀门、补偿器、保温材料等）的名称、规格、数量、质量证明文件、外观检查、复验报告等。
* **测量放线记录：** 记录管道中心线、标高、支架位置等的测量放线结果。
* **沟槽开挖及地基处理记录：** 记录沟槽尺寸、坡度、基底标高、地基处理方式及结果（尤其对直埋管道和地沟管道重要）。
* **管道安装检查记录：** 记录管道组对、对口间隙、平直度、坡度、安装位置、支架安装等检查情况。
* **焊接检查记录 (极其重要)：**
* 焊工资格审查记录 * 焊接工艺评定报告 (PQR) 和焊接工艺规程 (WPS)
* 焊缝外观质量检查记录 * 焊缝无损检测报告 (RT射线检测、UT超声波检测、MT磁粉检测、PT渗透检测等) - 附检测位置示意图 * 焊缝返修记录
* **阀门试验记录：** 记录阀门（特别是安全阀、截止阀、调节阀）的强度和严密性试验压力、时间、结果。
* **补偿器安装记录：** 记录补偿器（波纹管、套筒、旋转、球形等）的型号、预拉伸/预压缩量、安装位置、方向等。
* **隐蔽工程检查验收记录 (关键)：**
* **直埋管道：** 保温层、外护管安装质量检查（外观、厚度、严密性）、接头保温（气密性、发泡质量、密封等）、回填土质量（分层夯实、警示带敷设等）。
* **地沟/管廊管道：** 支架安装、防腐保温质量、管道安装位置等检查。
* **室内管道：** 埋地部分、穿墙/楼板套管、保温等隐蔽前检查。
* **管道防腐保温施工检查记录：** 记录除锈等级、防腐层材料、厚度、粘结力、电火花检漏；保温层材料、厚度、容重、安装质量（接缝、严密性）等。
2. **压力试验与清洗阶段：**
* **管道系统压力试验记录：** 详细记录强度试验和严密性试验的压力、介质、稳压时间、压降、环境温度、检查结果等。这是**强制性**和**关键性**记录。
* **管道系统清洗（吹扫/冲洗）记录：** 记录清洗方法（水冲洗、蒸汽吹扫、空气吹扫）、介质、压力、流速/流量、清洗次数、检查结果（靶板、目测水质）等。
3. **调试与试运行阶段：**
* **系统调试记录：** 记录阀门开启状态检查、系统注水/汽、排气、初步升温、热态紧固、补偿器工作状态检查等。
* **试运行记录：** 记录试运行期间的参数（压力、温度、流量）、设备运行状况、异常情况及处理等。
4. **竣工验收阶段：**
* **分项/分部/单位工程质量验收记录：** 按照工程划分，逐级进行质量验收评定。
* **工程竣工报告**
* **工程质量评估报告 (监理)**
* **单位（子单位）工程竣工验收记录**
* **工程竣工验收备案表 (向主管部门备案用)**
5. **竣工资料 (包含大量表格化数据)：**
*竣工图 (含设计变更)
* 设计变更文件及洽商记录
* 主要材料、设备合格证、检验报告、进场复验报告汇总表
* 各项施工记录、试验记录、检测报告汇总 * 隐蔽工程验收记录汇总 * 工程质量事故处理记录 (如有)
* 焊缝位置及无损检测位置竣工图
**核心规范附录中的标准表格：**
* **CJJ/T 28-2014《城镇供热管网工程施工及验收规范》** 的附录中提供了大量标准表格的格式，是**最直接、最权威**的来源。主要包括：
*附录A：工程质量验收记录用表 (A.0.1 到 A.0.13，涵盖了检验批、分项、分部、单位工程验收等)
* 附录B：施工记录用表 (B.0.1 到 B.0.10，如测量、沟槽、焊接、补偿器安装、阀门试验、隐蔽工程、压力试验、清洗等)
* 附录C：管道焊接工程检查记录用表 (C.0.1 到 C.0.4，如焊缝综合、外观、无损检测记录)
* 附录D：无损检测报告用表 (D.0.1 到 D.0.4， RT、UT、MT、PT报告格式)
* 附录E：安全阀调试记录用表 (E.0.1)
**重要提示：**
1. **强制性依据：** 必须首先遵循项目合同、设计文件、监理要求以及项目所在地建设行政主管部门的具体规定。**CJJ/T 28-2014 是核心规范。**
2. **地方差异：** 不同省市可能根据CJJ/T 28制定更详细的地方标准或配套的施工资料管理规程，其中会包含符合地方要求的表格样式。
3. **室内外区别：**
* **室外热力管道：** 主要依据 **CJJ/T 28-2014**。重点关注直埋、地沟、架空安装方式，长距离输送，补偿器、固定支架、强度试验、严密性试验、保温防腐、隐蔽工程记录。
* **室内热力管道：** 通常遵循 **GB 50242-2002《建筑给水排水及采暖工程施工质量验收规范》** 或更新的相关规范。虽然核心原理相通（焊接、试压、保温），但表格格式和部分验收要求会按GB 50242执行，并更关注与建筑结构的接口（穿墙套管、支架生根）、系统调试（水力平衡、温控）等。有时大型公建或厂区的室内主干热力管也可能参照CJJ/T 28要求。
4. **监理要求：** 监理单位通常会提供统一的、符合规范要求的表格模板供施工单位填报。
5. **信息化管理：** 越来越多的大型项目使用工程资料管理软件，表格多为电子化填报和流转。
**总结：**
查找城镇热力管道（尤其是**室外管网**）的表格，**最权威和核心的参考是 CJJ/T 28-2014 规范的附录A至E**。同时务必结合**项目具体要求、地方规定以及监理提供的表格模板**。对于**室内**部分，则主要参考**GB 50242**及其配套的地方表格。压力试验记录、焊接检查记录（特别是无损检测报告）、隐蔽工程验收记录是重中之重。
