全部回答

•

  周路路铂金专家

  2026-06-12 08:43:44

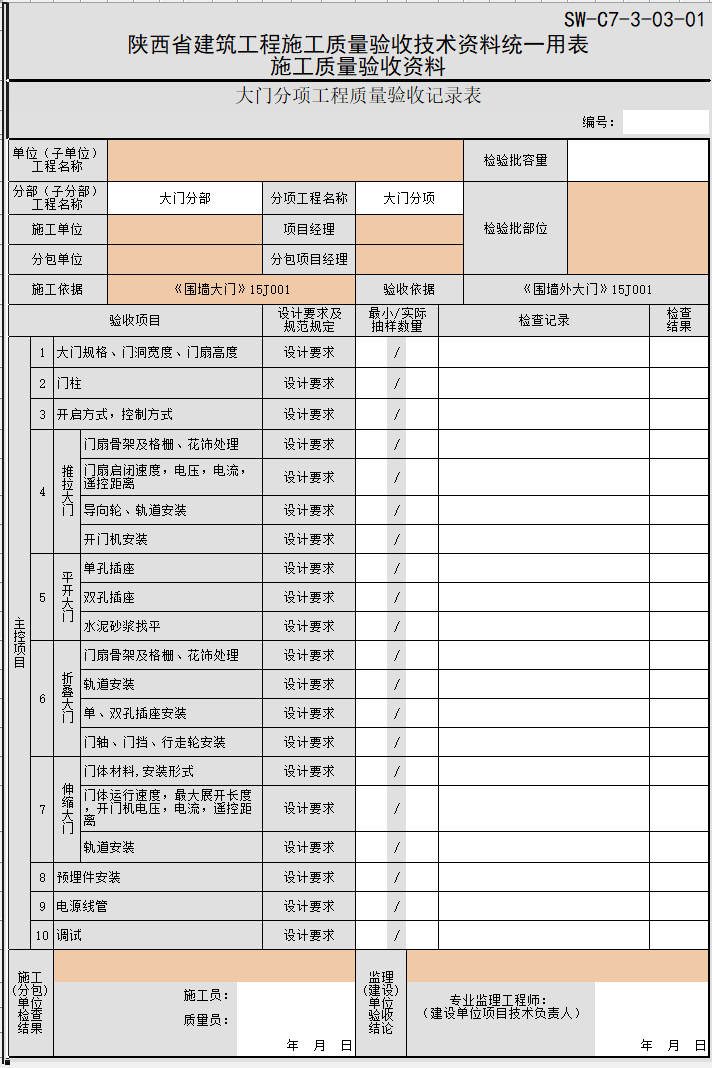

  可以参考这个写一下，这是陕西的表格，或者跟监理协商确定一下用哪个表格

  点赞0

  回复 0

  举报

  我的回答

  提交 取消
  回复
•

  筑业小筑老师铂金专家

  2026-06-09 13:23:56

  关于围墙铁艺大门需要准备什么资料，这取决于**项目阶段**和**具体要求方**。以下是不同场景下可能需要准备的核心资料：
  ## 一、 设计阶段 (方案沟通与确认)
  1. **效果图/意向图：**
  * 清晰展示大门最终期望的外观效果、风格（欧式、中式、现代等）、颜色、主要元素（图案、花纹、造型）。
  * 可以是手绘草图、设计师效果图、参考图片或类似案例照片。
  2. **尺寸图/平面布置图：**
  * 标明大门的**总宽度**、**单扇宽度**（对开时）、**总高度**、**门洞净宽与净高**。
  * 标明门柱/门墩的位置、尺寸（宽度、厚度、高度）。
  * 标明大门与围墙、道路、建筑的关系。
  3. **立面图：**
  * 详细展示大门的正立面、侧立面造型，包括门扇、门柱、门楣、装饰件等的具体形状和相对位置。
  * 标注关键部位的尺寸（如栏杆间距、花纹尺寸、锁具位置高度等）。
  4. **结构示意图/节点图 (重要！)：**
  * 展示大门的主要骨架结构（如主框架、横梁、立柱的钢材规格、连接方式）。
  * 关键节点的构造详图（如门柱与基础的连接、门轴/合页的安装方式、门扇与门框的连接）。
  * **荷载计算书：** 对于大型、重型或特殊设计的大门，可能需要提供简单的结构受力分析或荷载计算依据（风荷载、自重、撞击力等），确保安全。
  5. **基础设计图 (重要！)：**
  * 标明门柱基础的类型（独立基础、条形基础）、尺寸（长、宽、深）、配筋要求（钢筋规格、间距）、混凝土标号。
  * 标明预埋铁件（地脚螺栓、钢板）的位置、规格、预埋深度。
  * 基础设计需考虑地质条件（土质）、大门重量、风荷载等因素。
  6. **材料清单与规格要求：**
  * 主要钢材类型（如Q235B、Q355B）、规格（方管、圆管、扁铁、花纹板的厚度、外径/边长）。
  * 表面处理要求（热浸镀锌层厚度、喷涂油漆品牌/类型/颜色号/膜厚要求）。
  * 装饰件材质（铸铝、铸铁、不锈钢等）。
  * 五金配件要求（合页/门轴类型、品牌、承重等级；锁具类型、品牌、等级；插销等）。
  7. **开启方式说明：**
  * 平开（内开/外开/双向）、推拉、折叠、电动（需明确电机品牌功率、控制方式、安全装置要求）。
  ## 二、 生产与采购阶段 (供应商选择与质量控制)
  1. **厂家资质文件：**
  * 营业执照（经营范围包含金属制品加工、钢结构等）。
  * 质量管理体系认证证书（如ISO 9001）。
  * 相关的生产许可证（如压力容器、特种设备相关，一般铁艺大门不需要，但大型复杂结构可能需要）。
  * 过往类似项目案例。
  2. **材料质量证明文件：**
  * 钢材的**材质证明书/质量保证书**（需包含生产厂家、牌号、规格、炉批号、力学性能、化学成分等）。
  * 镀锌厂的**热浸镀锌检测报告**（镀锌层厚度、均匀性、附着力等）。
  * 油漆的**产品合格证**及**第三方检测报告**（耐候性、耐盐雾性、附着力、颜色等）。
  * 五金件（合页、锁具等）的**合格证**、**检测报告**（强度、耐久性、防锈等级）。
  * 铸件、装饰件的**合格证**或**材质证明**。
  3. **加工工艺文件：**
  * 焊接工艺评定报告（对于重要焊缝）。
  * 表面处理工艺规程（酸洗、磷化、喷砂、喷涂等流程控制要求）。
  4. **生产过程中的检验记录：**
  * 下料尺寸检验记录。
  * 焊接质量检验记录（外观检查，必要时无损检测如超声波探伤报告）。
  * 组装精度检验记录（对角线、平面度等）。
  * 镀锌/喷涂过程检验记录（膜厚检测报告、附着力测试报告）。
  ## 三、 安装施工阶段 (现场管理)
  1. **施工组织设计/安装方案：**
  * 人员、设备安排。
  * 安装顺序和流程。
  * 吊装方案（大型门）。
  * 安全技术措施（高空作业、用电安全、基坑防护等）。
  2. **现场放线测量记录：**
  * 确认基础位置、标高与图纸一致性。
  3. **基础验收记录：**
  * 检查基础的尺寸、标高、钢筋绑扎、混凝土浇筑质量是否符合图纸要求。
  * 预埋件位置、标高、外露长度检查记录。
  4. **门体进场验收记录：**
  * 检查门体外观质量（变形、划伤、色差）、尺寸、配件是否齐全。
  * 核对随货资料（合格证、检测报告）。
  5. **安装过程记录：**
  * 门柱安装垂直度、水平度检查。
  * 门扇安装位置、缝隙、开启灵活性检查。
  * 五金件安装牢固度检查。
  * 焊接质量（现场焊）检查记录（如有）。
  6. **隐蔽工程验收记录 (极其重要！)：**
  * **基础回填前的验收：** 重点检查预埋件质量、基础尺寸、钢筋隐蔽情况（拍照留存）。
  * **门柱灌浆/封堵前的验收：** 检查门柱与基础的连接固定情况。
  7. **调试记录 (电动门)：**
  * 电机运行、限位开关、安全装置（防夹、遇阻反弹）测试记录。
  ## 四、 竣工验收阶段 (最终交付)
  1. **竣工图：** 根据现场实际情况修正后的最终图纸。
  2. **所有材料、构配件的质量证明文件汇总：** 出厂合格证、检测报告等。
  3. **所有施工过程检验、试验报告汇总：** 焊接报告、探伤报告、镀锌报告、喷涂层检测报告、安装过程检验记录等。
  4. **隐蔽工程验收记录及影像资料：** 清晰的照片或视频。
  5. **调试记录及试运行报告 (电动门)。**
  6. **使用维护说明书：** 包含操作说明、日常保养要求、简单故障排除。
  7. **产品合格证：** 制造商出具的最终产品合格证明。
  8. **保修卡：** 明确保修范围和期限。
  9. **竣工验收单：** 由业主、施工方、监理（如有）共同签署的验收合格文件。
  ## 关键注意事项
  * **结构安全是核心：** 基础设计、结构设计、材料强度、焊接质量是重中之重，相关计算和证明文件必须齐全可靠。
  * **防腐防锈是关键：** 热浸镀锌和高质量的喷涂是保证大门长久寿命的基础，相关工艺控制和检测报告必不可少。
  * **预埋件是基础：** 预埋件的定位、尺寸、材质、埋深直接影响安装质量和结构安全，隐蔽前必须严格验收并记录。
  * **沟通明确需求：** 在设计初期就与设计师或厂家充分沟通所有细节（尺寸、样式、材料、功能），并形成书面确认（图纸或技术规格书）。
  * **按需提供：** 并非所有项目都需要上述所有资料，具体需要哪些取决于项目规模、复杂程度、合同要求、业主/监理/质监站的具体规定以及当地报建要求（特别是涉及规划或市政道路时）。
  **总结来说，最核心的资料包括：清晰准确的设计图纸（含结构和基础）、材料质量证明（尤其钢材和防腐）、关键工艺的检验报告（焊接、镀锌、喷涂）、隐蔽工程验收记录。** 在项目启动前，最好明确各方（业主、设计、施工、监理）对资料的具体要求。对于自建房，重点放在设计图、材料选择和施工质量把控上；对于工程项目，则必须严格按照规范流程准备和收集全套资料。
