施工资料组卷室外工程和建筑工程

室外工程里面没有相关的表，用的建筑工程里面的表，现在组卷是怎么组，钢筋、混凝土、模板、砖砌体等跟建筑地基与基础和主体结构组到一起还是根室外组到一起，组到室外的话里面涉及到的分项分部是是填什么？

我要回答

全部回答

已采纳

周路路铂金专家

2026-06-09 16:39:10

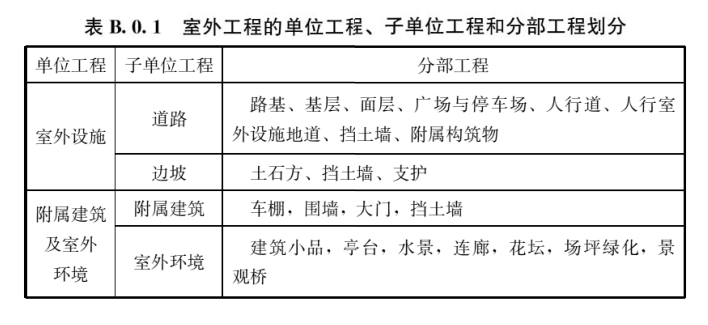

室外工程的话是要单独组卷的，室外工程的分部分项划分可以参考这个

点赞0

回复 2

举报

我的回答

提交取消

回复
全部回复
- 橘子黄金专家

  2026-06-09 16:51:42

  用的建筑里面的表，室外工程也没有相关的分项工程，怎么组进去，要自创分项吗？

  回复

  回复

  周路路于2026-06-09 17:46:57 回复：是的、、、

  小小猪排酱中游于2019/09/23 23:18:56 回复： is your namewhat is your namewhat is your name
- what is your name

  2019-08-29 08:23:56

  what is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your name

  回复

  回复

筑业小筑老师铂金专家

2026-06-09 16:33:26

好的，理解您的问题了。在施工资料组卷（竣工资料整理归档）时，区分**建筑工程**（主体建筑）和**室外工程**（附属及配套工程）是非常重要的，因为它们通常属于不同的**单位工程**或**子单位工程**，需要分别整理、组卷和移交。
以下是两者在施工资料组卷中的关键区别和要点：
## 核心区别：工程内容
1. **建筑工程：**
* 指建筑物（构筑物）本身的主体结构、建筑装饰装修、屋面、建筑给水排水及供暖、通风与空调、建筑电气、智能建筑、建筑节能等分部工程。
* **核心区域：** 建筑物（构筑物）**内部**及**直接附着于其结构上**的部分（如外墙饰面、屋面）。
* **典型内容：**
* 地基与基础（桩基、地下室等）
* 主体结构（混凝土、钢结构、砌体等）
* 建筑装饰装修（内墙、外墙、地面、吊顶、门窗等）
* 建筑屋面（防水、保温、瓦屋面等）
* 建筑给水排水及供暖（室内管道、卫生器具、散热器等）
* 通风与空调（室内风管、设备、末端等）
* 建筑电气（室内配电、照明、插座、防雷接地等）
* 智能建筑（室内安防、网络、BA系统末端等）
* 建筑节能（墙体保温、门窗节能、设备节能等）
2. **室外工程：**
* 指为建筑物（构筑物）服务的、位于建筑物**红线范围以外**或**红线以内但独立于主体结构**的配套设施工程。通常包含多个独立的单位工程。
* **核心区域：** 建筑物（构筑物）**外部场地**及**连接市政接口**的部分。
* **典型内容：**
* **室外安装：**
* 室外给水系统（接市政给水、小区管网、水表井、消防水泵接合器等）
* 室外排水系统（接市政排水、小区雨污水管网、检查井、化粪池等）
* 室外供热系统（接市政热力、小区热力管网、检查井等）
* 室外燃气系统（接市政燃气、小区燃气管网、调压站/箱等）
* 室外供电系统（接市政电网、小区开闭站、配电室出线、电缆沟/管、路灯等）
* 室外弱电系统（通信、有线电视、安防监控等室外管网及设备基础）
* **室外建筑环境/附属建筑：**
* 附属建筑（门卫室、独立泵房、换热站、垃圾站等**独立的小型建筑物**）
* 室外环境（道路、广场、停车场、围墙、大门、挡土墙、景观小品、绿化种植等）
* 室外运动场地（篮球场、羽毛球场等）
* **其他：**
* 综合管网（统筹安排各专业管线的总图）
* 边坡支护（如果独立于主体结构基础）
* 场地平整（土方平衡）
## 施工资料组卷的关键要点
1. **按单位工程/子单位工程组卷：** 这是最核心的原则。
*一个大型项目通常包含**一个或多个单位工程**。
* **主体建筑工程**通常构成一个**单位工程**。
* **室外工程**通常根据专业和规模，划分为**多个独立的单位工程或子单位工程**，例如：
* 单位工程：室外给排水及采暖工程 * 单位工程：室外电气工程 * 单位工程：室外道路及广场工程 * 单位工程：室外绿化工程 * 单位工程：附属建筑（门卫室、泵房等）-- 每个附属建筑如果结构独立，也可视为一个独立的单位工程。
*组卷时，必须**将属于同一单位工程（或子单位工程）的所有资料（建筑工程或室外工程）整理在一起**。
2. **分部分项工程划分清晰：**
* 在建筑工程内部，资料按地基与基础、主体结构、建筑装饰装修等分部工程，再细分到分项工程整理。
* 在室外工程内部，同样按对应的分部、分项工程整理。例如：
* 室外给排水：管沟开挖、管道安装（给水、污水、雨水）、井室砌筑/安装、回填、水压试验、通水试验、冲洗消毒等。
* 室外道路：路基、基层、面层、路缘石、人行道铺装、标线等。
3. **区分“建筑内部”与“室外”：**
* **关键点：** 有些系统是**跨越建筑内外**的（如给排水、电气、暖通）。
* **组卷原则：**
* 位于**建筑室内或直接附着于外墙/屋面的部分**（如室内管道、外墙上的雨水管、屋顶的排气管/设备），其资料属于**建筑工程**的相应分部（建筑给排水、建筑电气等）。
* 位于**建筑红线外或红线内但埋地/架空独立敷设的管网、检查井、设备基础、路灯、独立设备（如化粪池、室外配电箱）等**，其资料属于相应的**室外工程单位工程**（如室外给排水工程、室外电气工程）。
* **接口位置：** 通常以**建筑物外墙皮1.5米或出户第一个检查井/阀门井**为界（具体以设计文件和当地规范为准），此界限以内的归建筑工程，以外的归室外工程。
4. **附属建筑：**
* 独立的、有基础、有围护结构的小型建筑（门卫室、泵房、换热站等），即使很小，也应视为一个**独立的单位工程**。其内部的土建、水电安装等所有资料，应作为一个独立的单位工程卷（类似于一个小型建筑工程）进行组卷，**不属于主体建筑工程，也不属于狭义的“室外管网/环境”工程**。它们是室外工程大类下的独立单位工程。
5. **竣工图：**
* **建筑工程竣工图：** 主要包含建筑、结构、给排水、暖通、电气等**室内部分及建筑本体相关**的图纸。
* **室外工程竣工图：** 至关重要且自成体系。包括：
* **室外综合管网图（总图）：** 显示所有室外管线（给水、排水、雨水、热力、燃气、电力、通信等）的平面位置、标高、管径、管材、检查井位置及相互关系。
* **各专业室外管网平面图及纵断面图：** 给水、排水、雨水、热力、燃气、电力、通信等专业的详细图纸。
* **道路、广场、停车场平面图、结构图、铺装详图。**
* **绿化种植平面图。**
* **附属建筑施工图、结构图、水电图。**
* **围墙、大门详图。**
* **照明（路灯）布置图及详图。**
* 这些室外竣工图**必须单独组卷**，清晰地反映室外各系统的最终施工状态。
6. **组卷顺序：**
* 通常先组卷**主体建筑工程**的各个单位工程。
* 随后组卷**室外工程的各个单位工程**（如室外给排水、室外电气、室外道路、附属建筑1、附属建筑2、绿化等）。
* 最后是**竣工验收文件**（包含整个项目的验收记录、备案表、声像资料等）。
7. **地方规范与合同要求：**
* **务必查阅并遵循：**
* 项目所在地的**建设工程文件归档整理规范**（省/市标准）。
* 项目**施工合同**及**《技术协议》**中对竣工文件编制、组卷、移交的具体要求。
* 业主方/档案馆的**特殊要求**。
## 总结与建议
1. **明确划分单位工程：** 开工前或资料整理初期，就要根据设计文件和规范，明确划分出主体建筑工程单位工程和室外工程的各个单位工程（室外给排水、室外电气、道路、附属建筑X、绿化等）。
2. **资料“对号入座”：** 在施工过程中和资料编制时，就严格区分每份资料（检验批、隐蔽记录、材料报验、试验报告、图纸会审、设计变更、施工记录等）所属的**单位工程**。避免混在一起。
3. **“室内外”界限清晰：** 特别注意水、电、暖等专业在建筑内外交接处的资料归属，以约定俗成的界限（外墙皮1.5米/出户第一井）或设计文件规定为准。
4. **附属建筑独立成卷：** 把每个独立的小型附属建筑当作一个完整的单位工程来整理资料。
5. **室外竣工图是重点：** 投入足够精力确保室外综合管网图及各专业图纸的准确性、完整性和清晰度，并单独、系统地进行组卷。
6. **遵循地方规范：** 这是组卷格式、内容、顺序的最终依据。
7. **沟通确认：** 如有不明确之处，及时与监理、建设单位、当地档案馆沟通确认组卷方案。
**简单来说：主体建筑本身是一个“大盒子”的资料；室外工程是围绕这个“大盒子”的场地、管网、道路、绿化以及旁边独立的小房子（附属建筑）的资料，并且这些室外部分通常还要分成几个不同的“小盒子”（单位工程）来装资料。最关键的是从项目开始就要分清楚每个文件该放进哪个“盒子”里。**
希望以上详细说明能帮助您清晰地理解和操作建筑工程与室外工程的施工资料组卷工作。
