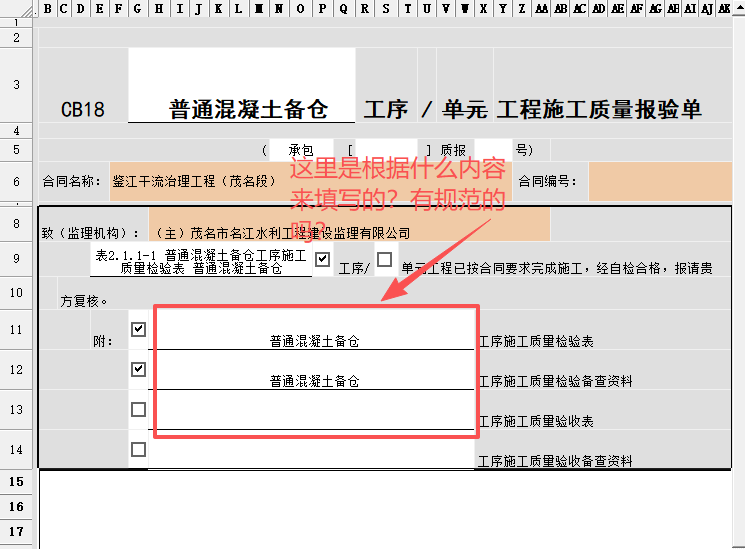

能否提供CB18 工序/单元工程施工质量报验单填写规范?


我要回答

邀请别人回答

收藏

全部回答

  • 筑业小筑老师铂金专家

    2026-06-10 16:31:18

    好的,CB18 工序/单元工程施工质量报验单是水利水电工程(以及其他可能采用此表格体系的工程)中非常重要的质量验收文件。其填写规范主要依据《水利水电工程单元工程施工质量验收评定标准》(SL 631~637)系列标准以及《水利水电工程施工质量检验与评定规程》(SL 176)。
    以下是详细的填写规范指南:
    **核心原则:**
    1. **真实性:** 所有填写内容必须真实、准确,反映工程实际。
    2. **及时性:** 在相应工序/单元工程施工完成并经**自检合格**后,及时填报,申请监理验收。
    3. **完整性:** 表格内容填写完整,所有要求签字的栏目必须由责任人亲笔签署,附件齐全有效。
    4. **规范性:** 使用专业术语,书写清晰工整(建议打印,手写需字迹清晰),符合相关标准规定。

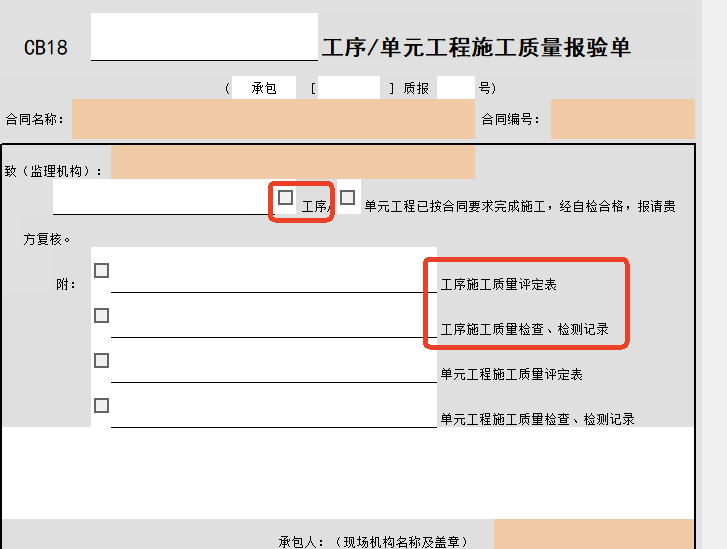

    **CB18表格各部分填写规范详解:**
    **1. 表头部分:**
    * **合同名称:** 填写本工程项目的完整合同名称。必须与签订的施工合同名称完全一致。
    * **合同编号:** 填写施工合同的正式编号。
    * **编号:** 由施工单位按项目档案管理要求或监理机构规定的规则进行编号。通常包含项目简称、单位工程/分部工程代码、单元工程/工序流水号等。**(关键!)** 例如:`XX水库-TJ-F01-U001-P01` (XX水库项目-土建-分部1-单元001-工序01)。
    * **致:(监理机构)** 填写承担本项目监理工作的监理单位全称。
    * **工程名称:** 填写本工程项目的全称。
    * **单元工程/工序名称、部位:**
    * **工序报验:** 在“工序”栏填写具体工序名称(如:基础清理、模板安装、钢筋绑扎与安装、混凝土浇筑、浆砌石砌筑、土方填筑碾压第X层等),在“部位”栏准确描述该工序所在的具体位置(如:大坝0+100~0+150坝段,▽100.00~▽101.00;进水塔底板; 1#隧洞0+020~0+050段边墙等)。
    * **单元工程报验:** 在“单元工程”栏填写单元工程名称(通常按设计或划分的单元工程名称填写,如:大坝1#坝段▽100.00~▽102.00混凝土浇筑; 左岸翼墙基础开挖单元; 压力钢管安装第X节等),在“部位”栏描述其具体位置(范围通常比工序大,但需明确)。**注意:** 单元工程报验应在其包含的所有工序均已完成并验收合格后进行。
    * **施工单位:** 填写承担该部分工程施工的施工单位全称(需与合同一致)。
    * **日期:** 填写施工单位填写本申请表的具体日期(年、月、日)。
    **2. 报验内容部分:**
    * **我方已完成下述工作并自检合格,现报请查验:**
    * 根据实际情况,清晰地勾选是报验“工序”还是“单元工程”。
    * 在下方横线处,**再次明确填写**报验的工序或单元工程的具体名称和部位(应与表头填写一致或更详细)。
    * **例如:** “大坝0+100~0+150坝段▽100.00~▽101.00混凝土浇筑施工缝面处理(工序)” 或 “进水口拦污栅墩混凝土单元(单元工程,部位:桩号XX+XXX~XX+XXX,▽XX.XX~▽XX.XX)”。
    **3. 附件部分: (极其重要!缺附件或附件不合格会导致报验被退回)**
    * **必须根据报验内容(工序或单元工程)提供齐全、有效的证明文件。**
    * **工序报验附件通常包括:**
    * **□ 施工质量自检表:** 对应工序的《施工质量自检记录表》(或“三检”表 - 初检、复检、终检记录)。记录必须完整、数据真实、签字齐全(班组长、质检员、施工队/项目部负责人)。
    * **□ 工序施工质量验收评定表:** 填写好的相应工序的《工序施工质量验收评定表》(SL 631~637中对应的表格,如混凝土工程的模板工序评定表、钢筋工序评定表等)。此表包含实测数据、自评结果(合格/优良)。
    * **□ 各项测试、观测记录:** 如该工序涉及测量放样、压实度检测、钢筋间距/保护层厚度检测、模板平整度检测、温度记录等,需提供相应的原始记录或检测报告。
    * **□ 材料/构配件证明:** 该工序所用主要原材料(水泥、钢筋、砂石骨料等)、中间产品(如预制构件)的质量证明文件(出厂合格证、进场检验报告、复试报告等)。**(关键!材料不合格,工序不可能合格)**
    * **□ 施工记录:** 必要的施工过程记录,如混凝土浇筑记录、灌浆记录、碾压记录等。
    * **□ 其他:** 如监理通知要求的专项方案、影像资料等。
    * **单元工程报验附件通常包括:**
    * **□ 所含各工序施工质量验收评定合格资料:** 即该单元工程包含的所有工序的《工序施工质量验收评定表》及对应的附件(自检表、检测记录等),且所有工序评定均**合格**。
    * **□ 单元工程施工质量验收评定表:** 填写好的该单元工程的《单元工程施工质量验收评定表》(SL 631~637中对应的表格)。此表汇总了各工序评定情况,并给出单元工程的自评等级(合格/优良)。
    * **□ 各项实体质量检验资料:** 单元工程完成后进行的整体性检测、试验报告(如混凝土试块抗压强度报告、砌体砂浆试块强度报告、填筑土压实度检验报告、结构尺寸复核测量记录、外观质量检查记录等)。
    * **□ 原材料、中间产品全部质量证明文件:** 该单元工程所用所有主要材料、构配件的质量证明文件(汇总)。
    * **□ 施工记录:** 单元工程整体的施工过程记录。
    * **□ 其他:** 如单元工程划分确认表(如有变更)、监理要求的其他资料。
    * **在附件名称前的□内打勾(√),并在横线上写明附件具体名称和份数。**
    * **所有附件必须是原件或盖有施工单位红章的清晰复印件。**
    **4. 自评结果部分:**
    * **□ 合格**
    * **□ 优良**
    * **施工单位根据自检情况和评定标准的规定,在对应的□内打勾(√),明确自评等级。** 此结论应基于附件中的自检表和评定表结果。
    **5. 签字部分:**
    * **质检员/技术负责人:** 由施工单位负责该工序/单元工程质量检查的专职质检员或项目技术负责人亲笔签名。**(关键责任人)**
    * **项目经理/授权代表:** 由施工单位项目经理或其书面授权的代表亲笔签名,并加盖施工单位**项目部公章**(或合同约定的有效印章)。**(代表施工单位法人)**
    **6. 监理机构签收、查验意见部分: (此部分由监理填写,但施工单位需了解流程)**
    * **签收人:** 监理机构收到报验单的人员签名及日期。
    * **查验意见:** 监理工程师收到报验单和附件后,会进行审查和现场核查。根据审查和核查结果,在相应框内打勾(√):
    * **□ 查验合格**: 同意验收,可进入下一道工序或进行单元工程评定。
    * **□ 修改后报**: 资料或实体存在一般性问题,退回施工单位修改完善后重新报验。
    * **□ 返工**: 存在严重质量问题或不符合标准要求,需返工处理,处理合格后重新报验。
    * **□ 其他:** 注明具体意见。
    * **监理工程师:** 负责该部位监理工作的专业监理工程师亲笔签名及日期。
    * **监理机构:** 加盖项目监理机构公章(或监理部章)及总监理工程师(或授权副总/总监代表)签名及日期。
    **关键注意事项:**
    1. **工序与单元的关系:** 务必理解工序是单元工程的组成部分。单元工程验收**必须**在其包含的所有工序均验收合格的基础上进行。不能跳过工序验收直接进行单元工程报验。
    2. **评定标准:** 严格依据《水利水电工程单元工程施工质量验收评定标准》(SL 631~637)中对应专业的表格和评定标准进行自检、自评和填写评定表。不同专业(土建、金属结构、机电设备等)表格不同。
    3. **“三检制”落实:** 附件中的自检记录(三检表)是基础,必须真实反映班组初检、施工队复检、项目部终检的过程和结果,签字齐全。
    4. **材料证明:** 所有主要材料、构配件的质量证明文件是报验的**前提**,必须齐全有效。无合格证明或检验不合格的材料严禁使用。
    5. **实测数据:** 自检记录和评定表中的实测数据必须真实、准确、完整,符合规范要求的检测频率和方法。
    6. **签字盖章:** 所有要求签字的地方必须是**亲笔手签**,不得打印或代签(有授权委托书除外)。公章必须清晰有效。
    7. **日期逻辑:** 施工自检日期、报验单填写日期、监理签收日期、监理查验日期应符合时间先后逻辑。
    8. **版本一致性:** 确保使用的CB18表格版本是项目监理机构认可的最新版本。
    9. **及时沟通:** 对填写要求或评定标准有疑问时,及时与监理工程师沟通。
    **常见错误示例:**
    * 编号混乱或不规范。
    * 工程部位描述模糊不清。
    * 报验内容勾选错误(工序/单元)。
    * 附件清单与实际提交不符(漏项、缺页)。
    * 自检记录(三检表)数据不全、签字不全或明显造假。
    * 评定表中实测数据不足、计算错误或未按标准评定等级。
    * 材料证明文件缺失、过期或不合格。
    * 签字为打印体或非授权人代签。
    * 项目部公章未盖或模糊不清。
    * 报验日期晚于计划的下道工序开工时间。
    **总结:**
    填写CB18报验单是一项严肃、细致的工作,直接关系到工程质量的认定和验收程序的合法性。施工单位务必高度重视,由责任心强、熟悉规范和标准的技术人员(质检员/技术负责人)负责填写和整理附件,确保**内容真实、数据准确、填写规范、签字齐全、附件完备、及时报送**。严格按照规范和监理要求操作,是保证报验顺利通过的关键。在具体操作中,还应遵循本项目监理机构发布的《监理实施细则》中的具体要求。
    建议在填写前,详细阅读相关专业的SL 631~637标准,并参考本项目监理机构提供的填表示例或要求。
