压力管道强度试验记录

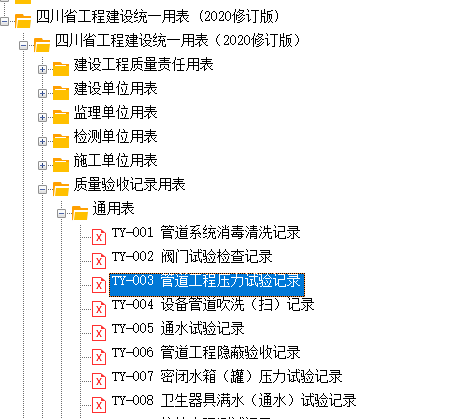

压力管道强度试验记录用哪张表

我要回答

邀请别人回答

全部回答

周路路铂金专家

2026-06-10 19:04:41

点赞0

回复 0

举报

我的回答

提交取消

回复
筑业小筑老师铂金专家

2026-06-10 18:05:53

好的，压力管道强度试验记录是压力管道安装、改造或重大维修后，**极其重要且强制性的**质量控制和安全验证文件。它证明了管道系统在规定的试验压力下能够安全承受其设计压力，并满足相关规范和标准的要求。
一份完整、准确、清晰的强度试验记录是工程验收、安全运行和未来维护的关键依据。
**核心目的：**
1. **验证强度：** 确保管道、管件、焊缝、法兰连接等在高于设计压力的试验压力下不会发生破裂、永久变形或泄漏（强度试验主要关注结构完整性，严密性通常由后续的泄漏试验验证）。
2. **符合法规：** 满足国家特种设备安全技术规范（如中国的 TSG D0001-2009《压力管道安全技术监察规程—工业管道》及其新版）和相关国家标准（如 GB 50235《工业金属管道工程施工规范》）、行业标准的要求。
3. **质量控制：** 作为施工质量的关键证明文件。
4. **安全保证：** 防止因强度不足导致的运行中爆管事故。
5. **验收依据：** 是工程移交和验收的必备文件。
6. **追溯存档：** 为管道系统的整个生命周期提供原始记录。
**压力管道强度试验记录应包含的关键要素：**
以下是一个典型的强度试验记录应包含的信息，通常以表格形式呈现：
1. **基本信息 (Basic Information):**
* **项目名称：** 所属工程项目的全称。
* **工程编号/合同号：**
* **记录编号：** 唯一性编号，便于追溯。
* **管道系统名称/编号：** 被试验管道的识别号（如 PID 图号、管线号）。
* **试验日期：** 年、月、日。
* **试验地点：** 具体安装位置或工段。
* **天气情况：** 环境温度（对水压试验很重要）、湿度、是否晴天等。
* **记录人：**
* **审核人：** （通常为质检工程师或技术负责人）
* **批准人：** （通常为项目经理或授权负责人）
2. **管道系统信息 (Pipeline System Information):**
* **管道材质：** （如 20#钢、304不锈钢、PP-R等）。
* **管道规格：** （公称直径 DN，壁厚 SCH）。
* **设计压力：** (MPa, Bar, psi)。
* **设计温度：** (°C, °F)。
* **介质：** （设计输送的介质）。
* **相关图纸号：** （PID 图、轴测图、施工图等）。
* **试验范围描述：** （明确试验管段的起点和终点，包含的阀门、设备隔离情况等）。**必须清晰界定边界！**
* **隔离措施描述：** （如何隔离试验段与不参与试验的设备、仪表等，如加盲板、拆除阀门、断开法兰等）。**这是安全关键！**
3. **试验参数 (Test Parameters):**
* **试验介质：** （最常用**洁净水**，即液压试验；特殊情况下可能用气体，但风险高，需严格审批和额外安全措施）。
* **试验压力：** (MPa, Bar, psi)。**必须明确标注计算依据**（通常是设计压力的 1.5 倍，或按规范公式计算，如 GB 50235 规定）。
* **试验温度（介质）：** （水压试验时水温不宜过低，尤其碳钢需防脆断，通常要求 >5°C 且高于材料脆性转变温度）。
* **压力表信息：**
* 型号、量程、精度等级（通常要求不低于 1.6 级，且在校验有效期内）。
* 校验证书编号及有效期。
* 安装位置（通常在系统最高点和泵出口附近）。
* 数量（至少两块，独立安装）。
* **试验设备：** （试压泵型号、安全阀设定值等）。
* **压力源：** （如电动试压泵、气动泵等）。
4. **试验过程记录 (Test Procedure Log):**
* **系统准备确认：**
* 管道安装完成，符合图纸要求，支撑牢固。
* 所有焊接完成，无损检测合格报告齐全（RT/UT/PT/MT 报告编号）。
* 试验系统与无关系统有效隔离（盲板清单/示意图）。
* 安全措施到位（警戒区、人员疏散、通讯）。
* 压力表校验合格并安装正确。
* 高点放空阀、低点排水阀设置合理。
* 系统灌满水并充分排气（对水压试验至关重要）。
* **升压步骤：**
* 缓慢分级升压（如每级 0.5 MPa 或设计压力的 10%，保压检查）。
* 记录每级压力值及达到时间。
* 升至试验压力的过程时间。
* **保压阶段：**
* **达到试验压力的准确时间。**
* **保压持续时间：** （规范要求，通常为 **10分钟**，或按设计/规范规定，如 TSG D0001/GB 50235）。
* **保压期间压力变化：** 开始保压时的压力、结束保压时的压力。
* **允许压降：** （规范通常要求压降不超过试验压力的 **1%** 或 0.05 MPa，取较小值，或按设计/规范规定）。
* **实际压降计算：** `压降 = (初始压力 - 结束压力)`。
* **保压期间检查：** 详细记录检查情况（目视检查所有焊缝、法兰、阀门、支架等是否有泄漏、异常变形、异常声响）。检查人员、检查部位、检查结果（合格/不合格，如有不合格需描述）。
* **泄压步骤：**
* 缓慢泄压速率。
* 泄压至大气压的时间。
* 系统排水/排气（如适用）。
5. **试验结果判定 (Test Results Evaluation):**
* **压降是否在允许范围内？** (是/否)
* **目视检查是否有泄漏？** (是/否) **强度试验通常不允许任何可见泄漏。**
* **目视检查是否有永久变形或异常？** (是/否)
* **试验结论：** **合格 / 不合格** （必须明确）。
* **不合格项描述（如不合格）：** 详细说明不合格的位置、现象。
6. **附件 (Attachments):**
* 试压系统示意图（清晰标注边界、盲板位置、压力表位置、放空点、排水点）。
* 盲板清单（规格、材质、位置）。
* 压力表校验证书复印件。
* 相关无损检测报告（RT/UT/PT/MT）摘要或索引。
* 试验过程照片（尤其关键部位、压力表读数）。
* 安全措施确认记录。
7. **签字确认 (Signatures & Approvals):**
* **施工方代表：** （操作负责人/班组长）
* **质检员 (QC)：**
* **监理工程师：** （如项目有监理）
* **业主代表：** （或使用单位代表）
* **日期：**
**重要注意事项：**
1. **安全第一！** 强度试验（尤其是气压试验）具有高风险性。必须制定详细的安全方案，设置警戒区，疏散无关人员，确保可靠的安全泄放措施（如安全阀、爆破片），操作人员接受培训并遵守规程。**强烈优先推荐使用水压试验。**
2. **严格隔离：** 试验段与非试验段的隔离是试验有效性和安全性的基石，必须使用符合压力等级的盲板（法兰盖），**严禁仅靠关闭阀门隔离！**
3. **压力表校验：** 压力表必须在有效校验期内，量程合适（一般为试验压力的1.5-2 倍），精度符合要求（通常不低于 1.6 级）。
4. **缓慢升压与泄压：** 避免压力冲击损坏管道或仪表。
5. **充分排气：** 水压试验时，系统内的气体必须排尽，否则会影响压力读数和试验结果的准确性，甚至可能引起水锤。
6. **保压期间检查：** 保压期间是发现微小泄漏或异常的关键时段，应安排足够人员仔细检查所有连接点、焊缝和支撑。
7. **记录即时、真实、完整：** 试验过程中的数据应实时记录，不得事后补填或涂改。如有修改，需按规定划改并签名确认。
8. **符合规范：** **必须严格遵守项目适用的国家/地方/行业最新规范和标准（如中国的 TSG D0001 和 GB 50235）以及设计文件的要求。** 试验压力、保压时间、允许压降等关键参数均以此为准。
9. **同步影像记录：** 建议对关键步骤（如压力表读数、盲板位置、检查过程）进行拍照或录像存档。
10. **归档：** 试验记录及相关附件是工程交工资料的重要组成部分，必须妥善永久保存。
**常见问题：**
* **压降超标怎么办？** 立即停止试验，泄压后仔细查找泄漏点或系统未排净空气等原因。修复后重新试验。
* **发现泄漏怎么办？** 泄压后修复泄漏点。根据规范要求，可能需要重新进行无损检测。修复后重新进行完整的强度试验。
* **试验介质可以用空气吗？** 除非设计或规范特别允许，且采取了极其严格的安全措施并经批准，否则**不推荐**使用气体做强度试验。水压试验是首选且更安全的方法（水不可压缩，能量储存小）。
* **试验压力如何确定？** **严格依据设计文件和适用的安全技术规范（如 TSG D0001）及相关施工规范（如 GB 50235）**中的公式计算确定，通常是设计压力的 1.5 倍（液压）或 1.1 倍（气压，风险高需谨慎）。不能随意设定。
**总结：**
压力管道强度试验记录不仅是一张表格，它是整个试验过程的严谨、客观、完整的证明。其核心在于通过规范的试验操作和详实的记录，确保管道系统具备承受设计压力的结构强度，为后续的泄漏试验、安全运行和工程验收奠定坚实基础。编制和签署这份记录的人员必须对安全和质量高度负责。
