雨淋系统、水幕灭火系统、高压细水雾系统的检验批

雨淋系统、水幕灭火系统、高压细水雾系统的检验批是不是都可以直接做在室内给水系统-消防喷淋系统安装里面

我要回答

邀请别人回答

全部回答

米雪艳铂金专家

2026-06-12 17:06:01

1、可以用，

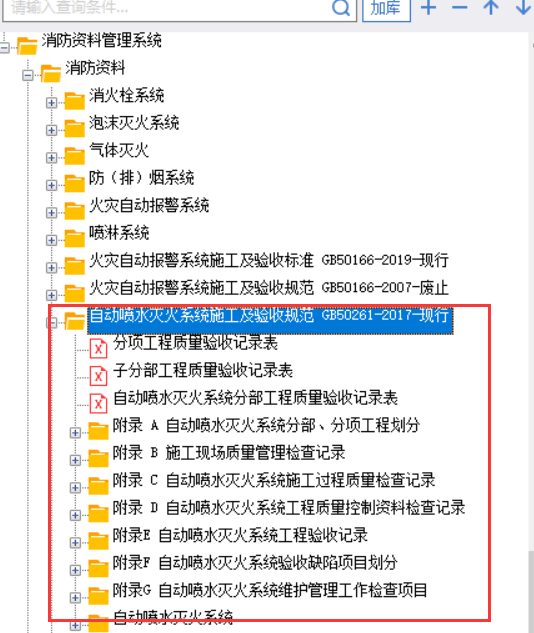

2、国标消防里的，看下自动喷水灭火的表

点赞0

回复 0

举报

我的回答

提交取消

回复
筑业小筑老师铂金专家

2026-06-12 16:48:49

针对雨淋系统、水幕灭火系统和高压细水雾系统的检验批划分和内容，需要根据相关国家规范和标准进行。这三个系统虽然都属于自动喷水灭火系统的范畴，但功能、组件和规范要求有显著差异。
**核心依据规范：**
1. **GB 50261《自动喷水灭火系统施工及验收规范》：** 这是最核心的规范，对自动喷水灭火系统（包括雨淋系统和水幕系统）的施工、调试、验收及维护管理做出了详细规定。其中明确包含了检验批划分、检验项目及验收要求。
2. **GB 50898《细水雾灭火系统技术规范》：** 这是专门针对高压（及中低压）细水雾灭火系统的设计、施工、验收及维护的规范。高压细水雾系统的检验批应主要依据此规范。
3. **GB 50300《建筑工程施工质量验收统一标准》：** 规定了建筑工程质量验收的划分原则（单位工程、分部工程、分项工程、检验批），是检验批划分的总纲。
4. **设计文件与施工方案：** 具体的划分和检验内容还需紧密结合项目设计图纸和经批准的施工组织设计/施工方案。
**检验批划分原则：**
* **按系统划分：** 雨淋系统、水幕系统、高压细水雾系统是三个独立的灭火系统，应**分别划分检验批**。
* **按分项工程划分：** 每个系统内部，根据施工内容和工序，进一步划分为不同的分项工程。每个分项工程下设置检验批。常见分项工程包括：
* 消防水泵安装
* 消防水箱（或气压罐）安装 * 管道及管件安装
* 阀门、控制阀组（雨淋阀组、区域阀组等）安装 * 喷头（开式喷头、水幕喷头、细水雾喷头）安装 * 系统组件安装（水流指示器、信号阀、末端试水装置/试水阀等 - *注：水幕和雨淋通常没有水流指示器和末端试水装置*）
* 管网强度试验、严密性试验 * 管网冲洗 * 系统调试
* **按施工段、楼层、防火分区划分：** 对于大型项目，同一分项工程（如管道安装）可以根据施工流水段、楼层或防火分区划分为若干个检验批。例如：
* 某层雨淋系统管道安装检验批。
* 某防火分区水幕系统喷头安装检验批。
* 高压细水雾泵房设备安装检验批。
* **按主要设备/组件划分：** 重要的单体设备或阀组（如雨淋阀组、高压细水雾泵组、区域控制阀组）可以单独作为一个检验批。
**各系统检验批主要内容（示例）：**
**1. 雨淋系统检验批 (依据 GB 50261)**
* **分项工程示例：** 雨淋阀组安装、开式喷头安装、传动装置安装（闭式喷头、易熔锁封、手动快开阀等）、管道及组件安装、系统试压、系统冲洗、系统调试。
* **检验批主要内容 (以“雨淋阀组安装”检验批为例)：**
* **主控项目：**
* 阀组的型号、规格、数量符合设计要求。
* 阀组及其组件安装位置、方向正确。
* 阀组安装牢固。
* 水力警铃安装位置正确，测试时警铃声强度符合要求。
* 压力表安装位置正确，量程合适。
* 传动管安装、闭式喷头（或易熔锁封）安装符合设计及规范要求。
* 控制管路（电磁阀、手动应急阀）安装正确，启闭灵活。
* 阀组进出口控制阀（信号阀）安装正确，状态反馈正常。
* 阀组功能测试（手动、自动、应急操作）正常，动作准确可靠。
* **一般项目：**
* 阀组外观质量检查。
* 支架、吊架安装牢固，位置合理。
* 标识清晰、正确。
**2. 水幕灭火系统检验批 (依据 GB 50261)**
* **分项工程示例：** 水幕喷头安装、控制阀组安装（雨淋阀组或专用水幕阀组）、管道及组件安装、系统试压、系统冲洗、系统调试。
* *注意：* 防火分隔水幕和防护冷却水幕的喷头选型、布置要求不同，检验时需特别注意。
* **检验批主要内容 (以“水幕喷头安装”检验批为例)：**
* **主控项目：**
* 喷头型号、规格、数量符合设计要求（特别注意是防火分隔型还是冷却型）。
* 喷头安装位置、间距、高度符合设计要求。
* 喷头安装方向正确（尤其注意角度，确保形成有效水幕）。
* 喷头安装牢固。
* **一般项目：**
* 喷头外观质量检查（无损伤、无杂物）。
* 装饰盘安装（如适用）贴合、美观。
* 喷头周围无障碍物遮挡。
**3. 高压细水雾灭火系统检验批 (依据 GB 50898)**
* **分项工程示例：** 高压泵组安装、储水箱/储气瓶组安装、区域控制阀组安装、过滤器安装、细水雾喷头安装、管道及管件安装（特别注意高压连接方式如卡压、焊接、法兰等）、系统管道试压、系统冲洗、系统调试。
* **检验批主要内容 (以“高压细水雾喷头安装”检验批为例)：**
* **主控项目：**
* 喷头型号、规格（流量系数K值）、数量符合设计要求。
* 喷头安装位置、间距、高度符合设计要求。
* 喷头安装方向正确（尤其注意保护对象和喷雾角度）。
* 喷头安装牢固（使用专用扳手，扭矩符合要求）。
* 喷头感温元件（对于闭式喷头）无损伤，与热源距离符合要求。
* 喷头防尘罩（安装时保护用）在系统验收前拆除。
* **一般项目：**
* 喷头外观质量检查（精密部件，严防磕碰损伤）。
* 喷头标识清晰。
* 喷头周围无障碍物遮挡喷雾。
**通用且重要的检验批项目：**
* **管道安装：** 管道材质、规格、连接方式（螺纹、沟槽、法兰、焊接、卡压等）、支吊架间距与牢固度、坡度、穿过变形缝措施、防腐处理等。
* **阀门安装：** 型号规格、方向、位置、启闭状态、启闭标志、操作空间等。
* **系统试压（强度试验 & 严密性试验）：** 试验压力值、稳压时间、压降要求、检查方法（目测、压力表观测）等。*这是极其关键的检验批！*
* **管网冲洗：** 冲洗流速、水质（目测清澈无杂质）、冲洗方法（分区、分段）、出口设置等。
* **系统调试：** 水源测试、水泵（主备泵、稳压泵）启停及联动功能、报警阀组/控制阀组动作试验、联动试验（与火灾自动报警系统、紧急启动按钮等）、模拟喷射试验（通常用试水阀或末端试水装置模拟，对于开式系统可能需要实际喷水或严格按规范模拟）等。*调试是检验批的核心，证明系统功能完整。*
**关键注意事项：**
1. **规范差异：** **高压细水雾系统必须严格遵循 GB 50898**，其压力等级、组件精密性、管道连接要求、试验方法等与 GB 50261 中的雨淋/水幕系统有显著不同。切勿混淆检验标准。
2. **过程控制：** 检验批资料是施工过程质量控制的记录。隐蔽工程（如埋地管道、吊顶内管道）在隐蔽前必须完成相应检验批的验收。
3. **试验记录：** 强度试验、严密性试验、冲洗记录、调试记录等是检验批内最关键的支持性文件，必须真实、准确、完整，有监理（建设）单位现场签认。
4. **资料表格：** 使用当地建设行政主管部门或监理单位认可的、符合规范要求的**标准检验批质量验收记录表格**。表格中会明确列出检查项目、质量标准、检查方法、检查数量等。
5. **监理/建设单位验收：** 检验批施工完成后，应由专业监理工程师（或建设单位项目技术负责人）组织施工单位项目专业质量（技术）负责人等进行验收。
6. **设计文件优先：** 所有检验必须首先满足设计图纸的要求。
**总结：**
* 三个系统**必须分开**划分和验收检验批。
* **雨淋系统和水幕系统**主要依据 **GB 50261**。
* **高压细水雾系统**主要依据 **GB 50898**。
* 检验批划分需按**分项工程**并结合**施工段/楼层/防火分区/主要设备**进行。
* 核心检验批内容包括**设备材料质量、安装位置方向、安装牢固度、系统关键试验（试压、冲洗、调试）**。
* **系统调试**是检验批的核心环节，证明系统功能。
* 严格使用标准表格，做好过程记录（特别是试验记录），及时报验。
实际操作中，请务必详细查阅上述规范的具体条款，并严格遵循项目设计文件和监理单位的要求。
