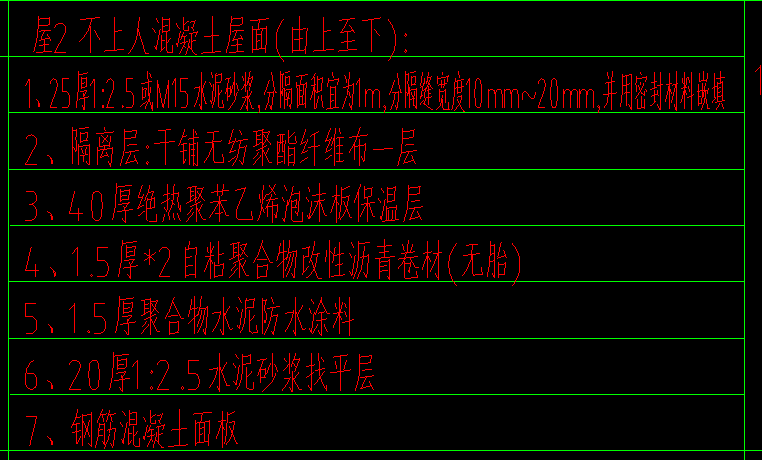

不上人混凝土屋面做法

对应的检验批是哪一些？

我要回答

邀请别人回答

全部回答

筑业小筑老师铂金专家

2026-06-16 08:31:55

好的，“不上人混凝土屋面”指的是屋面结构层是钢筋混凝土板，但屋面不设计供人经常性活动或放置重物（如设备、花园等）的屋面类型。其做法核心在于**防水、排水、保温隔热**以及**保护防水层**。以下是常见的、比较标准的做法步骤和各层功能说明：
## 核心构造层次（从下到上）
1. **结构层：钢筋混凝土屋面板**
* **要求：** 混凝土强度等级不低于C25，厚度根据结构计算确定（一般100mm以上）。板面应平整，无大的凸起、凹陷或裂缝。如有裂缝需先处理。
* **关键点：** 确保结构板自身密实、无渗漏隐患。**找坡**非常重要！屋面必须设计排水坡度（通常≥2%）。坡度可以通过：
* **结构找坡：** 在浇筑结构板时直接形成坡度（最经济、节省空间）。
* **材料找坡：** 在结构板上用轻质材料（如水泥珍珠岩、陶粒混凝土、加气混凝土碎块、泡沫混凝土等）找坡层（会占用空间、增加荷载）。
2. **找平层**
* **位置：** 位于结构层或找坡层之上。
* **作用：** 为后续防水层提供一个平整、坚实、干净的基层。
* **材料：** 通常采用1:2.5或1:3的水泥砂浆，厚度约15-30mm。
* **要求：** 表面平整（用2m靠尺检查，空隙不大于5mm）、不起砂、不起皮、无裂缝、无尖锐凸起。**所有阴阳角（如女儿墙根部、管道根部、设备基础根部）必须做成圆弧（R≥50mm）或45度斜角**，便于防水卷材铺贴。
3. **隔汽层（在寒冷地区或湿度大的地区可能需要）**
* **作用：** 防止室内水蒸气透过结构板进入保温层，在低温侧冷凝，导致保温层受潮失效甚至结冰膨胀破坏。
* **材料：** 通常涂刷一道冷底子油或铺设一层气密性好的卷材（如SBS改性沥青卷材、自粘卷材等）。
* **要求：** 在找平层干燥后进行，需连续、满铺、搭接严密。
4. **保温隔热层**
* **作用：** 减少室内外热量传递，降低建筑能耗，提高室内舒适度。
* **材料：** 常用**挤塑聚苯板**、**模塑聚苯板**、**硬质聚氨酯泡沫板**、**泡沫玻璃板**、**岩棉板（需注意防水）**等。
* **要求：**
* 材料导热系数、密度、抗压强度等指标需满足设计要求。
* 厚度根据当地节能标准计算确定。
* 板材应错缝紧密铺贴（XPS、EPS常用），接缝处严密。大面积屋面可考虑分层错缝铺贴。
* 如采用岩棉等易吸水材料，需特别注意上下防水层的密封。
* **设置排汽道和排汽管：** 特别是在保温层下方有找坡层或结构板内可能有湿气的情况下，需在保温层内设置纵横贯通的排汽道（可用专用塑料管或碎保温板条），并在屋面最高点或分水线处设置排汽管（不锈钢或PVC材质），将湿气排出，防止防水层起鼓。
5. **防水层（最关键的一层）**
* **作用：** 阻止雨水、雪水渗入室内。
* **材料：** 最常用的是**SBS或APP改性沥青防水卷材（Ⅱ型）**，通常采用“热熔法”施工。也可选用**高分子防水卷材**（如TPO、PVC、EPDM等，常采用空铺法或机械固定法）或**聚氨酯防水涂料**（多用于复杂节点）。
* **要求：**
* **等级：** 一般要求Ⅰ级防水设防，即至少两道防水设防（如：一道3mm厚SBS卷材 + 一道4mm厚SBS卷材；或一道卷材 + 一道涂料）。
* **施工：**
* 基层必须干燥、干净。
* 卷材搭接宽度满足规范要求（长边≥80mm，短边≥100mm），热熔搭接缝必须溢出沥青油，确保粘结牢固。
* **节点加强处理：** 所有阴阳角、管道根部、水落口、女儿墙泛水、变形缝等部位必须先做附加层（通常用同种卷材或涂料），宽度≥250mm（每边）。
* **泛水高度：** 卷材在女儿墙、立墙等处的收头高度应≥250mm（从屋面完成面算起），并用金属压条钉压固定，密封膏密封。
* 防水层应连续、无破损、无鼓泡、无皱折。
6. **隔离层（可选但推荐设置）**
* **作用：** 防止刚性保护层（如细石混凝土）因温度变形或干缩变形而拉裂下方的防水层。
* **材料：** 常用**干铺油毡一层**或**低强度等级砂浆（如1:3石灰砂浆）**，或**聚乙烯薄膜**、**无纺布**等。
* **要求：** 铺设平整，起到隔离滑动作用即可。
7. **保护层**
* **作用：** 保护防水层免受阳光紫外线照射、温度剧烈变化、雨水冲刷以及施工踩踏等物理损伤。
* **材料：** 不上人屋面最常用的是**细石混凝土保护层**。
* **配比：** C20细石混凝土。
* **厚度：** 通常40-50mm。
* **配筋：** **必须配置双向钢筋网片**（φ4@150~200mm），防止混凝土开裂。
* **分格缝：** 按不大于6m×6m或屋面分水线设置分格缝（兼作排汽道出口），缝宽20mm左右。缝内嵌填柔性密封膏（如聚氨酯密封胶）。
* **要求：** 混凝土振捣密实，表面随捣随抹平（可一次压光或二次收光）。养护到位，防止开裂。**分格缝位置必须与排汽管位置对应。**
8. **面层（最上层）**
* **作用：** 保护保护层，提高耐久性，有时也起反射隔热作用。
* **不上人屋面常用做法：**
* **浅色反射隔热涂料：** 直接涂刷在细石混凝土保护层上。这是目前最常用、最经济的方式，能有效反射太阳辐射，降低屋面温度。
* **页岩片覆面卷材：** 如果防水层最上面一道直接使用自带矿物粒料（如页岩片）的SBS卷材，则此卷材本身即可作为面层（省去了保护层和面层涂料）。页岩片能提供良好的物理保护和一定的反射隔热效果。
* **水泥砂浆抹面：** 在细石混凝土上再做一层1:2.5水泥砂浆抹面，但容易开裂，较少单独使用。
## 其他重要组成部分
* **排水系统：**
* **雨水口：** 位置、数量、大小需根据汇水面积和雨水量计算确定。雨水口周围直径500mm范围内坡度应≥5%。雨水口需选用铸铁或耐候性好的塑料材质，安装牢固，与防水层结合处必须严密。
* **雨水管：** 将雨水引至地面或雨水系统。
* **女儿墙/栏杆：** 屋面四周的围护结构，其压顶需做防水处理，内侧面（泛水处）防水必须上翻并收头严密。
* **出屋面管道/设备基础：** 必须设置高出屋面的混凝土墩台（≥250mm），管道穿屋面处做套管，并用柔性防水材料（如密封膏、金属箍）密封严实。设备基础根部防水加强处理。
* **变形缝：** 屋面变形缝构造复杂，需按图施工，确保防水可靠且能适应变形。
* **屋面检修孔/通风道出口：** 同样需要做好泛水防水。
* **避雷带/避雷针：** 按防雷设计要求设置。
## 施工注意事项
1. **基层处理：** 每一道工序施工前，都必须确保前一道工序的基层符合要求（平整、干净、干燥、无缺陷）。
2. **天气条件：** 防水卷材施工（尤其是热熔法）应避免在雨天、雪天、五级风以上天气及基层潮湿时施工。施工环境温度应符合材料要求（如SBS卷材热熔法一般要求≥-10℃）。
3. **材料验收：** 所有进场材料必须有合格证、检测报告，并按规范要求进行见证取样复试。
4. **成品保护：** 每一层施工完成后，特别是防水层和保护层，都要做好保护，防止被后续工序破坏或人为踩踏、污染。
5. **节点处理：** 严格按规范和图纸要求处理所有细部节点，这是防水的薄弱环节。
6. **蓄水/淋水试验：** 防水层施工完成并验收合格后，必须进行蓄水试验（蓄水深度≥20mm，时间≥24h）或持续淋水试验（≥2h），检查无渗漏后方可进行下一道工序。
## 总结关键点
* **坡度是前提：** 确保快速排水。
* **防水是核心：** 至少两道设防，节点加强，精心施工。
* **保温是节能：** 选择合适的材料、厚度和排汽措施。
* **保护是保障：** 细石混凝土配筋保护层 + 浅色反射涂料/页岩片面层，有效保护防水层。
* **节点是重点：** 女儿墙泛水、管道根部、雨水口等处必须万无一失。
以上是一个比较全面和标准的做法描述。具体工程中，应根据**项目所在地的气候条件（严寒、寒冷、夏热冬冷、夏热冬暖、温和等）、建筑功能要求、设计图纸、相关规范标准（如GB 50345《屋面工程技术规范》、GB 50176《民用建筑热工设计规范》等）以及建设方的要求**进行详细设计和选材。务必严格按照经过审查的施工图纸进行施工。
