地下室种植屋面顶板的排水层、过滤层检验批

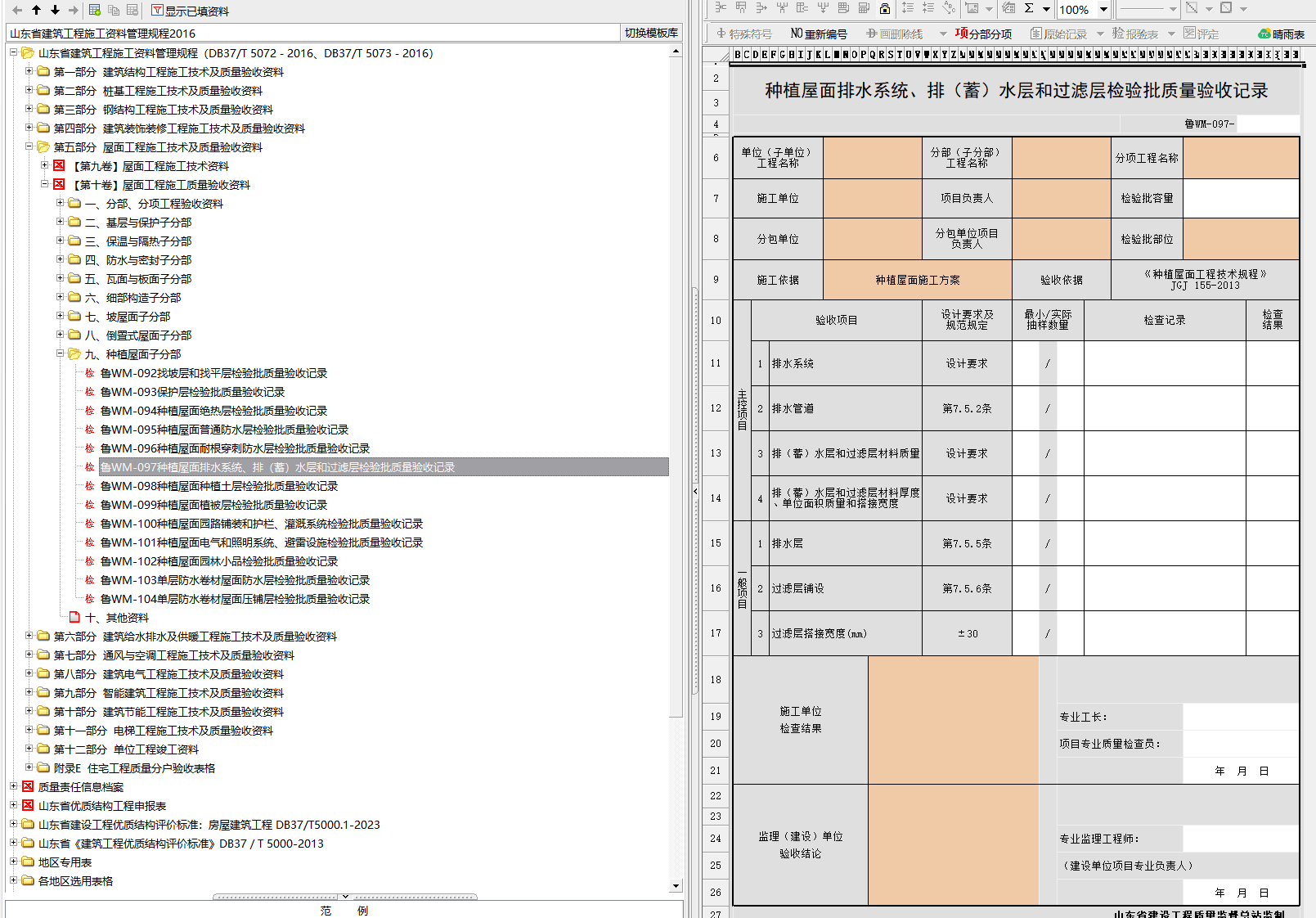

地下室种植屋面顶板的排水层、过滤层检验批在软件里找不到,在哪里能找到

我要回答

邀请别人回答

收藏

全部回答

  • 筑业小筑老师铂金专家

    2026-06-16 12:12:45

    关于地下室种植屋面顶板排水层和过滤层的检验批划分、验收内容和依据,以下是关键信息总结:
    ---
    ### **一、检验批划分依据**
    1. **《屋面工程质量验收规范》(GB 50207):** 核心规范,涵盖种植屋面基本要求。
    2. **《地下防水工程质量验收规范》(GB 50208):** 地下室顶板防水相关要求。
    3. **《种植屋面工程技术规程》(JGJ 155):** 种植屋面各构造层(含排水层、过滤层)的专门规定。
    4. **《园林绿化工程施工及验收规范》(CJJ 82):** 涉及种植土、植被等绿化部分验收。
    5. **设计文件:** 图纸、说明书中对材料、做法、性能的具体要求是最高依据。
    ---
    ### **二、 检验批划分原则**
    * **按施工段/变形缝划分:** 最常用方式,与结构分区、防水施工段、后浇带位置对应。
    * **按面积划分:** 每500㎡~1000㎡为一个检验批(参考GB 50207)。大面积屋面可结合施工段划分。
    * **按材料进场批次划分:** 不同批次材料需分开验收。
    * **按系统/构造层划分:** 排水层、过滤层通常作为一个子分部或分项工程中的不同检验批。
    **建议做法:**
    1. 将整个地下室顶板种植屋面作为一个**分部工程**(如“种植屋面工程”)。
    2. 在该分部下设置**分项工程**(如“防水与排水构造层”)。
    3. 在分项工程下,**单独设置检验批**:
    * `种植屋面排水层安装检验批质量验收记录`
    * `种植屋面过滤层铺设检验批质量验收记录`
    * (也可将两者合并为`种植屋面排水层、过滤层检验批质量验收记录`,但分开更清晰)。
    ---
    ### **三、 排水层检验批验收内容**
    1. **主控项目:**
    * **材料质量:** 排水板/卵石/陶粒等规格、型号、物理性能(抗压强度、空隙率、通水量等)符合设计及规范要求。检查**出厂合格证、质量检验报告、进场复试报告**。
    * **排水能力:** 排水层铺设后应能有效排水,无堵塞、积水隐患(观察、必要时做通水试验)。
    * **细石混凝土保护层(如有):** 强度、厚度、坡度符合设计要求(检查试块报告、尺量)。
    * **排水沟/管/口:** 位置、数量、坡度、通畅性符合设计(观察、通球或灌水试验)。
    2. **一般项目:**
    * **铺设平整度/坡度:** 表面平整,坡向排水口正确(观察、拉线、坡度尺检查)。
    * **搭接/拼接:** 排水板搭接宽度、方式符合产品要求(尺量检查)。
    * **铺设范围/厚度:** 覆盖区域完整无遗漏,厚度均匀符合设计(观察、尺量)。
    * **成品保护:** 无破损、污染(观察)。
    ---
    ### **四、 过滤层检验批验收内容**
    1. **主控项目:**
    * **材料质量:** 土工布(聚酯无纺布等)规格、型号、物理性能(单位面积质量、厚度、孔径、抗拉强度、撕裂强度、渗透系数等)符合设计及规范要求。检查**出厂合格证、质量检验报告、进场复试报告**。
    * **过滤效果:** 应能有效阻止种植土颗粒流失,同时保证水分渗透(观察铺设后状态)。
    2. **一般项目:**
    * **铺设平整度:** 铺设平整,无皱褶、无破损(观察)。
    * **搭接宽度:** 纵向、横向搭接宽度符合设计要求(通常≥150mm~200mm)(尺量检查)。
    * **搭接方式:** 缝合或粘接牢固可靠(观察、手扯检查)。
    * **铺设范围/连续性:** 完全覆盖排水层(或排水层上的保护层),边缘处理到位(观察)。
    * **与排水口/边缘处理:** 在排水口、女儿墙根部等部位处理得当,无漏洞(观察)。
    * **成品保护:** 无污染、破损(观察)。
    ---
    ### **五、 关键注意事项**
    1. **材料进场验收:** 严格审核材料合格证、检测报告,按规范要求抽样复试(如土工布的单位面积质量、厚度、强度;排水板的抗压、通水性能等)。不合格材料严禁使用。
    2. **隐蔽工程验收:** 排水层、过滤层铺设完成后,在覆盖种植土前,必须进行**隐蔽工程验收**。检验批验收通常是隐蔽验收的核心环节。需有监理(建设)单位签字确认。
    3. **闭水/淋水试验:** 在防水层施工完成后、排水层铺设前,按GB50208要求进行地下室顶板防水层的闭水试验。**排水层、过滤层本身不直接做闭水试验。**
    4. **排水试验(可选):** 对于复杂排水系统或设计有要求时,可在排水层完成后进行模拟排水试验,检查通畅性。
    5. **资料完整性:** 检验批记录表填写规范、数据真实、签字齐全。附上所有必要的证明材料(合格证、报告、照片等)。
    ---
    ### **六、 检验批记录表填写**
    使用当地或项目约定的标准表格(通常基于GB 50300系列表格),在“**验收项目**”栏中清晰列出上述主控项目和一般项目的具体检查点。在“**检查记录**”栏如实填写检查情况(如“符合要求”、“搭接宽度200mm,共检查10处”),在“**检查结果**”栏打钩。主控项目必须全部合格,一般项目合格点率符合规范要求(通常≥80%)。
    **总结:** 地下室种植屋面顶板的排水层和过滤层检验批,应依据规范、设计和施工段合理划分,重点关注**材料质量证明文件、关键性能指标、铺设质量(平整度、搭接、范围、坡度/排水方向)以及隐蔽验收程序**。务必在覆土前完成验收并留下完整记录。
    **施工关键点提醒:**
    * **排水层铺设前**务必确认防水层验收合格,避免返工风险。
    * **土工布铺设时**需注意风向,及时用沙袋压边,避免被风吹起。
    * **坡屋面施工**应自下而上铺设,搭接处上层压下层,防止滑移。
    * **现场保管**材料避免暴晒,特别是土工布在紫外线照射下易老化变脆。
    按此流程操作,既能保证工程质量,又能顺利通过验收检查。实际填写检验批表格时,若遇到具体问题,可对照设计说明和《种植屋面构造》图集(如12J201)中的节点详图进行复核。
