CFG桩做什么检验批施工记录江苏表格

首页 > 有问必答 > 问题详情

本周热点问题

tb20220221145200262

2026-06-16 14:15:50

土建资料 17 江苏苏州市 1币

CFG桩做什么检验批施工记录江苏表格

还是做其他的表格

我要回答

邀请别人回答

全部回答

筑业小筑老师铂金专家

2026-06-16 16:25:59

在江苏省进行CFG桩施工，需要填写的**检验批**和**施工记录**主要依据以下规范和规程：
1. **《建筑地基基础工程施工质量验收标准》GB 50202-2018**：这是国家强制性标准，规定了地基基础工程（包括复合地基）验收的基本要求、检验批划分、检验项目和方法。
2. **《建筑工程施工质量验收资料规程》DGJ32/TJ 179-2015** (或江苏省现行的最新版本)：这是江苏省地方标准，规定了江苏省内建筑工程施工质量验收资料的**具体表式、填写要求和归档要求**。这是你查找**具体江苏表格编号**的关键依据。
3. **《建筑地基处理技术规范》JGJ 79-2012**：详细规定了CFG桩的设计、施工和质量检验要求。
4. **工程设计文件（图纸、设计说明）**：具体的设计要求是验收的根本依据。
以下是CFG桩施工过程中需要形成的主要**检验批**和**施工记录**（具体表格编号需查阅**DGJ32/TJ 179**）：
## 一、检验批检验批是工程质量验收的最小单元。CFG桩的检验批通常划分在**地基处理**子分部工程的**复合地基**分项工程下。
1. **复合地基检验批质量验收记录 (关键表格)**
* **表格依据：** GB 50202-2018 附录A (地基处理) 中的相关表格。江苏省会在DGJ32/TJ 179中将其本地化为具体的江苏表式编号（例如：**苏D-2-1** 或类似编号，具体需查最新规程）。
* **验收内容：** 这是对CFG桩施工最终质量的核心验收记录。主要检查项目包括：
* **主控项目：** 原材料质量（水泥、砂、石、粉煤灰、外加剂等）及复试报告、配合比设计报告、混合料强度（试块报告）、桩数、桩位偏差、桩体完整性（低应变检测报告）、单桩/复合地基承载力（静载试验报告）。
* **一般项目：** 桩长、桩径、垂直度、桩顶标高、褥垫层铺设质量（厚度、材料、夯填度）等。
* **填写要点：** 依据检测报告、测量记录、施工记录等填写实测数据和检查结果，监理（建设）单位签署验收意见。
## 二、施工记录 (过程控制记录)
施工记录是反映施工过程、质量控制、原始数据的文件，是填写检验批和追溯质量的重要依据。江苏表式通常以“**苏D-1-XX**”开头。
1. **施工测量放线记录 (及复核记录)**
* **内容：** 记录桩位点的测放过程、使用的仪器、依据的基准点、测放结果（坐标、标高）、复核情况。确保桩位准确。
* **江苏表格参考：**通常使用通用的测量放线记录表（如**苏D-1-4工程定位测量记录**或其变体/补充表）。
2. **CFG桩施工记录 (核心过程记录)**
* **内容：** **这是最重要的过程记录之一。** 按桩号逐根（或按台班汇总）记录以下信息：
* 桩号/桩位编号 * 施工日期、时间（开钻、结束）
* 钻机型号/编号、操作人员 * 设计桩长、成孔深度、孔底虚土厚度（如适用）、实际桩长 * 钻孔开始/结束时间、钻孔过程中的特殊情况（如遇障碍物、塌孔等）
* **混合料泵送记录：** 混合料强度等级、坍落度检测值（每台班或定期）、**泵送开始/结束时间、泵送压力、实际灌注量（方量）、灌注标高（桩顶标高）**。
* 提钻速度控制 * 垂直度检查记录
* 施工过程中出现的异常情况及处理措施 * 记录人、机长、现场质检员签字。
* **江苏表格参考：** 通常有专门的桩基施工记录表（如**苏D-1-XX 桩基施工记录表**，具体编号查DGJ32/TJ 179）。有时会细分为成孔记录和灌注记录，但CFG桩常合并在一张表上。
3. **混凝土（混合料）灌注记录**
* **内容：** 如果施工记录表中灌注信息不够详细，可能单独记录每根桩的混合料灌注情况（时间、方量、顶面标高）。通常与上面的施工记录合并。
4. **混凝土（混合料）试块制作记录及养护记录**
* **内容：** 记录每台班（或每50m³/每天）混合料取样制作试块的组数、试块编号、代表桩号/部位、设计强度等级、制作日期、养护方式（标养/同条件）、送检日期。标养试块是强度评定的依据。
* **江苏表格参考：** **苏D-1-7 混凝土（砂浆）试块制作记录**、**苏D-1-8 混凝土（砂浆）试块养护记录**。
5. **桩位偏差检查记录**
* **内容：** 在成桩后、桩头开挖前或后，测量并记录每根桩的实际位置（X, Y坐标）与设计位置的偏差值（纵横向偏差）。
* **江苏表格参考：** 通常有专门的**桩位偏差记录表**（如**苏D-1-XX**）或在施工记录中包含，或最终形成**桩位竣工图**。
6. **桩顶标高测量记录**
* **内容：** 在桩头处理后、铺设褥垫层前，测量并记录每根桩桩顶的实际标高。
* **江苏表格参考：** 可使用通用的**工程测量复核记录表**或专门表格。
7. **褥垫层施工记录**
* **内容：** 记录褥垫层材料（级配砂石等）的进场验收、铺设厚度、铺设范围、压实方法（碾压遍数、夯击次数）、压实后的厚度（夯填度）检查。
* **江苏表格参考：** 可能使用**垫层施工记录表**或**地基处理施工记录**的相关表格（如**苏D-1-XX**）。
8. **隐蔽工程验收记录 (重要)**
* **内容：** 在以下关键工序被后续工程覆盖前，需进行隐蔽验收：
* **钢筋笼安装（如果设计有钢筋笼或桩帽配筋）：** 检查钢筋规格、数量、间距、长度、连接质量、保护层、安放位置/标高等。填写钢筋安装隐蔽记录。
* **桩头处理及褥垫层铺设完成后：** 检查桩头处理质量（平整度、有无破损）、褥垫层材料、厚度、铺设范围、压实质量等。通常填写地基处理的隐蔽记录。
* **江苏表格参考：** **苏D-1-3 隐蔽工程验收记录** (通用表格)。
## 三、重要附件 (非记录本身，但支撑记录和检验批)
* **原材料出厂合格证及进场复验报告 (水泥、砂、石、粉煤灰、外加剂、钢筋等)**
* **混凝土（混合料）配合比设计报告及通知单**
* **混凝土（混合料）抗压强度试验报告 (标养、同条件)**
* **桩身完整性检测报告 (低应变法)**
* **单桩静载荷试验报告 / 复合地基静载荷试验报告**
* **桩位测量放线图及复核图**
* **桩位竣工图 (含实际偏差)**
* **施工组织设计/专项施工方案及报审表**
* **技术交底记录**
* **设计变更、工程洽商记录**
## 总结与关键点
1. **核心检验批：** **复合地基检验批质量验收记录** (查找江苏本地表式编号，如 **苏D-2-1** 或类似)。
2. **核心施工记录：** **CFG桩施工记录** (含成孔、泵送、灌注信息，查找如 **苏D-1-XX 桩基施工记录表**) 和 **隐蔽工程验收记录 (苏D-1-3)**。
3. **关键过程记录：** 测量放线记录、混合料试块记录、桩位偏差记录、桩顶标高记录、褥垫层记录。
4. **依据地方规程：** **务必查阅并遵循现行有效的《建筑工程施工质量验收资料规程》DGJ32/TJ 179** (或江苏省最新替代/更新版本)，以获取准确的**江苏表格名称和编号**、填写要求及组卷归档规定。
5. **及时性：** 所有记录均应随工程进度**同步、真实、准确、完整**地填写，相关人员签字齐全。
6. **与监理沟通：** 在项目开工前，与监理单位明确本项目CFG桩施工所需的所有检验批和施工记录的具体表格编号及填写要求，确保符合监理和当地档案馆的要求。
**强烈建议：** 立即获取最新版的 **《建筑工程施工质量验收资料规程》DGJ32/TJ XXX** (确认现行版本号)，这是你查找所有具体江苏表格编号的唯一权威来源。项目资料员应熟练掌握此规程。

点赞0

回复 0

举报

我的回答

提交取消

回复
周路路铂金专家

2026-06-16 16:24:53

是泥浆护壁还是干作业的，可以在这2个里面选

点赞0

回复 2

举报

我的回答

提交取消

回复
全部回复
- tb20220221145200262白银专家

  2026-06-16 16:43:48

  老师除来这个还要做什么第一次接触CFG桩

  回复

  回复

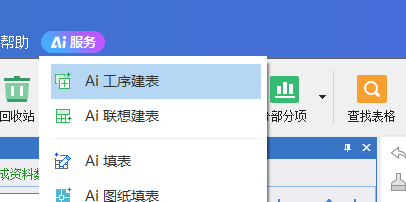

  周路路于2026-06-16 16:45:00 回复： AI服务，AI工序建表输入CFG桩就能看到江苏相关的表格了
