现浇混凝土散水-暗沟,地面台阶

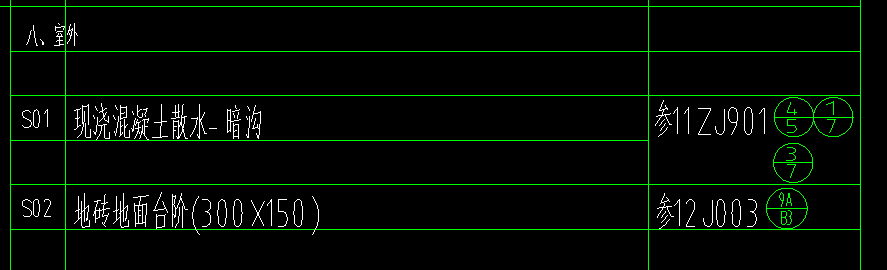

image.png相对应的检验批是哪一个,做法是用建筑装修装修的检验批来做还是给排水工程的检验批来做

我要回答

邀请别人回答

收藏

全部回答

  • 筑业小筑老师铂金专家

    2026-06-17 08:36:27

    好的,现浇混凝土散水-暗沟和地面台阶是建筑中常见且重要的室外构造,主要用于排水、保护基础和方便通行。以下是它们的施工要点和技术说明:
    ## 一、 现浇混凝土散水-暗沟系统
    这个系统通常沿建筑物外墙周边设置,由两部分组成:
    1. **散水:**
    * **功能:** 快速将屋顶落下的雨水或墙面流淌的雨水导离建筑物基础,防止雨水渗入基础或浸泡地基土,造成沉降、墙体受潮等问题。同时保护基础外侧的回填土免受雨水冲刷。
    * **位置:** 紧贴建筑物外墙根部,围绕建筑一周(除台阶、坡道等出入口)。
    * **材料:** 最常用的是**现浇素混凝土**(C15或C20强度等级),经济实用。也可用预制混凝土块、石材等,但现浇整体性好,防水性更佳。
    * **构造要点:**
    * **宽度:** 通常600mm - 1200mm,根据屋面挑檐宽度、当地降雨量、土壤性质确定。一般要求比屋面挑檐宽出200mm以上。常见600mm, 800mm, 1000mm。
    * **厚度:** 边缘处通常60mm - 80mm厚,靠近墙体处可略厚或与边缘平齐。
    * **坡度:** **至关重要!** 必须向外(背离墙体)找坡,坡度一般为**3%-5%**(每米向外降低30mm-50mm)。确保雨水能顺畅流走,不积水。
    * **伸缩缝/分格缝:**
    * **沿墙竖向缝:** 散水与墙体交接处必须设置**通长的伸缩缝**(宽10mm-20mm),缝内填充**弹性密封材料**(如沥青麻丝、聚氨酯密封胶等)。防止因沉降或温度变形拉裂散水或挤坏墙体。
    * **横向分格缝:** 沿散水长度方向,每隔约**6米**(或按设计)设置一道横向伸缩缝(贯通整个厚度和宽度)。缝宽同竖向缝,内填弹性材料。防止混凝土因温度变化开裂。转角处应45°对角设置分格缝。
    * **基层:** 素土夯实(压实系数≥0.93),或在其上铺设一层碎石或砂垫层(厚50mm-100mm)作为找平和排水层。确保基层坚实、平整、无积水。
    * **配筋:** 素混凝土散水通常不配筋。在寒冷地区(冻胀土)、软弱地基或重要建筑,可考虑配置φ4@200或φ6@200的钢筋网片,增强抗裂性。
    * **施工:** 支设模板(保证宽度和边缘厚度)-> 基层清理、湿润 -> 浇筑混凝土(坍落度不宜过大)-> 振捣密实 -> 表面提浆抹平(或拉毛)-> **及时覆盖养护**(至少7天,保持湿润)-> 按设计切割或预留伸缩缝 -> 填缝。
    2. **暗沟:**
    * **功能:** 隐蔽地收集散水排出的雨水(以及可能的地表水),并通过管道系统将水引至**远离建筑物**的雨水口、检查井或排水明沟、渗水坑等处。保持建筑物周边地面干燥、整洁。
    * **位置:** 位于**散水的外边缘下方**或紧贴散水外边缘外侧。
    * **材料:** 常用**预制混凝土U型槽**、**PVC排水管**(带孔/无孔)、**砖砌沟槽**(内抹防水砂浆)等。
    * **构造要点:**
    * **沟槽尺寸:** 宽度通常150mm-300mm,深度200mm-400mm(需保证低于散水垫层或基层)。具体尺寸根据排水量计算确定。
    * **坡度:** **至关重要!** 沟底必须找坡,坡度一般**≥0.5%**(最好1%),流向指定的排水点(雨水口/检查井)。确保水能自流排出,不淤积。
    * **泄水口/集水井:** 散水表面需设置**泄水口**(如铸铁篦子、PVC排水口等),将散水收集的水导入暗沟。泄水口间距根据散水坡度和降雨量确定,通常10-20米一个,或每个开间设置。暗沟需接入**检查井**或**雨水口**,便于清淤检修。
    * **盖板/填充:** 暗沟上方需覆盖**混凝土盖板**、**铸铁/钢格栅盖板**或铺设**卵石层**(粒径30mm-50mm)。盖板需平整、稳固、易于开启检修。卵石层兼具过滤和美观作用。
    * **与散水连接:** 散水外边缘应伸至暗沟盖板内侧或卵石层上方,确保雨水准确流入暗沟。散水与暗沟盖板/卵石层交接处需处理平整。
    * **施工:** 按设计位置和坡度开挖沟槽 -> 夯实基底 -> 铺设垫层(如需要)-> 安装预制沟槽或砌筑/浇筑沟体/铺设管道 -> 确保接口严密、坡度正确 -> 设置泄水口和检查井 -> 回填土夯实(管沟两侧对称回填)-> 安装盖板或铺设卵石层。
    ## 二、 地面台阶
    * **功能:** 连接不同标高的地面(如室内外高差、平台间高差),提供安全、方便的步行通道。
    * **材料:** **现浇钢筋混凝土**是最常用、最坚固耐久的做法。也可用预制混凝土砌块、石材、砖等砌筑。
    * **构造要点 (针对现浇混凝土台阶):**
    * **尺寸:**
    * **踢面:** 垂直高度。常用高度为**150mm**(住宅)或**120mm - 170mm**。同一段台阶所有踢面高应**严格一致**。
    * **踏面:** 水平深度。常用宽度为**300mm**(住宅)或**280mm - 350mm**。需保证有足够的落脚空间。踏面可设置**1%-2%**的向外坡度,利于排水。
    * **级数:** 根据总高差和舒适的踢面高度计算得出。一般不少于**3级**(避免被忽视导致绊倒),也不宜过多(通常不超过18级需设休息平台)。
    * **结构:**
    * **基层/地基:** 必须坐落在**坚实、稳定**的地基上。回填土需**分层夯实**(压实系数≥0.94)。软弱地基需进行加固处理(如换填、夯实、桩基等)。
    * **配筋:** **必须配置钢筋!** 通常采用双层双向钢筋网片(如φ8@150或按结构计算确定),尤其是悬挑式台阶(即台阶下部为空的,如门廊下)。钢筋需锚入相邻结构(如墙体、地梁)或基础内。防止开裂、沉降不均导致破坏。
    * **与主体结构连接:** 台阶应尽可能与建筑物的基础或墙体**整体浇筑**,或在接触面设置可靠的连接(如植筋、预埋件)。避免因沉降差异导致脱开或开裂。**严禁**台阶支承在未经处理的回填土或冻胀土上!
    * **防滑:**
    * **踏面处理:** 混凝土表面需做**防滑处理**。常用方法:拉毛、刻槽(横向或八字形)、镶嵌防滑条(金刚砂、金属条)、铺设防滑贴面材料(如火烧面、荔枝面石材、防滑砖)等。
    * **前沿处理:** 踏面前沿可做小圆角或倒角,防止磕碰损坏。
    * **排水:** 台阶区域(尤其是平台)需有组织排水,坡度坡向雨水口或散水方向,避免积水结冰。
    * **扶手:** 当台阶级数超过一定数量(如≥4级)、位于危险位置(如临空一侧)、或供老幼病残使用时,**必须设置坚固、连续的扶手**。高度一般为900mm。
    * **施工:**
    * 精确放线定位。
    * 开挖基槽至老土层或处理地基。
    * 浇筑混凝土垫层(如有需要)。
    * 绑扎钢筋(注意保护层厚度)。
    * 支设模板(确保踢面垂直、踏面水平且尺寸准确,注意预设坡度)。
    * 浇筑混凝土(从下往上逐级浇筑,振捣密实)。
    * 表面抹平、压光或做防滑处理。
    * **覆盖保湿养护**(至少7-14天)。
    * 拆模(达到规定强度后)。
    * 安装扶手(如有)。
    ## 三、 重要注意事项
    1. **坡度是关键:** 无论是散水的横向坡度还是暗沟的纵向坡度,都必须严格按照设计要求施工并仔细检查。坡度不足是导致排水不畅、积水的首要原因。
    2. **变形缝/伸缩缝:** 散水与墙体、散水自身的伸缩缝是**强制性构造措施**,必须设置且填充合格材料,不得遗漏或马虎。
    3. **地基处理:** 台阶和散水的基础处理至关重要。回填土必须**严格分层夯实**。台阶尤其不能坐落在松土上。
    4. **混凝土质量与养护:** 使用合格原材料,控制配合比、坍落度,充分振捣,**最关键的是浇筑后及时、足时的覆盖保湿养护**,防止开裂。
    5. **整体性:** 台阶应尽量与主体结构可靠连接,避免独立悬空在回填土上。
    6. **防滑安全:** 踏面防滑处理必须到位,尤其是在雨雪地区。扶手设置需符合规范要求。
    7. **成品保护:** 施工过程中及养护期间,避免踩踏、重物冲击、污染。
    ## 总结
    现浇混凝土散水-暗沟系统是保护建筑基础的“第一道防线”,其核心在于**有效排水**,施工重点在于**坡度控制、变形缝设置和基层处理**。地面台阶是重要的通行设施,其核心在于**安全舒适**,施工重点在于**尺寸准确、结构牢固(配筋与地基)、防滑处理和排水**。两者都要求**高质量的混凝土施工和充分的养护**。严格按图施工,把控关键节点,才能确保其长期有效使用。
