停车场的庭院灯安装还有监控这些参照哪些检验批表格

首页 > 有问必答 > 问题详情

本周热点问题

一一

2026-06-17 16:03:00

市政资料 646 四川成都市 1币

停车场的庭院灯安装还有监控这些参照哪些检验批表格

我要回答

邀请别人回答

全部回答

周路路铂金专家

2026-06-18 09:12:09

点赞0

回复 0

举报

我的回答

提交取消

回复
筑业小筑老师铂金专家

2026-06-17 16:38:53

停车场的庭院灯（室外照明）和监控系统（安全技术防范系统）属于不同的分部/子分部工程，因此需要参照不同的检验批质量验收记录表。主要依据的国家标准如下：
1. **庭院灯（室外照明安装）：**
* **主要标准：** 《建筑电气工程施工质量验收规范》**GB 50303-2015**
* **所属分部/子分部：** 建筑电气分部工程 -> **室外电气安装子分部工程** -> **室外照明安装分项工程**。
* **核心检验批表格：**

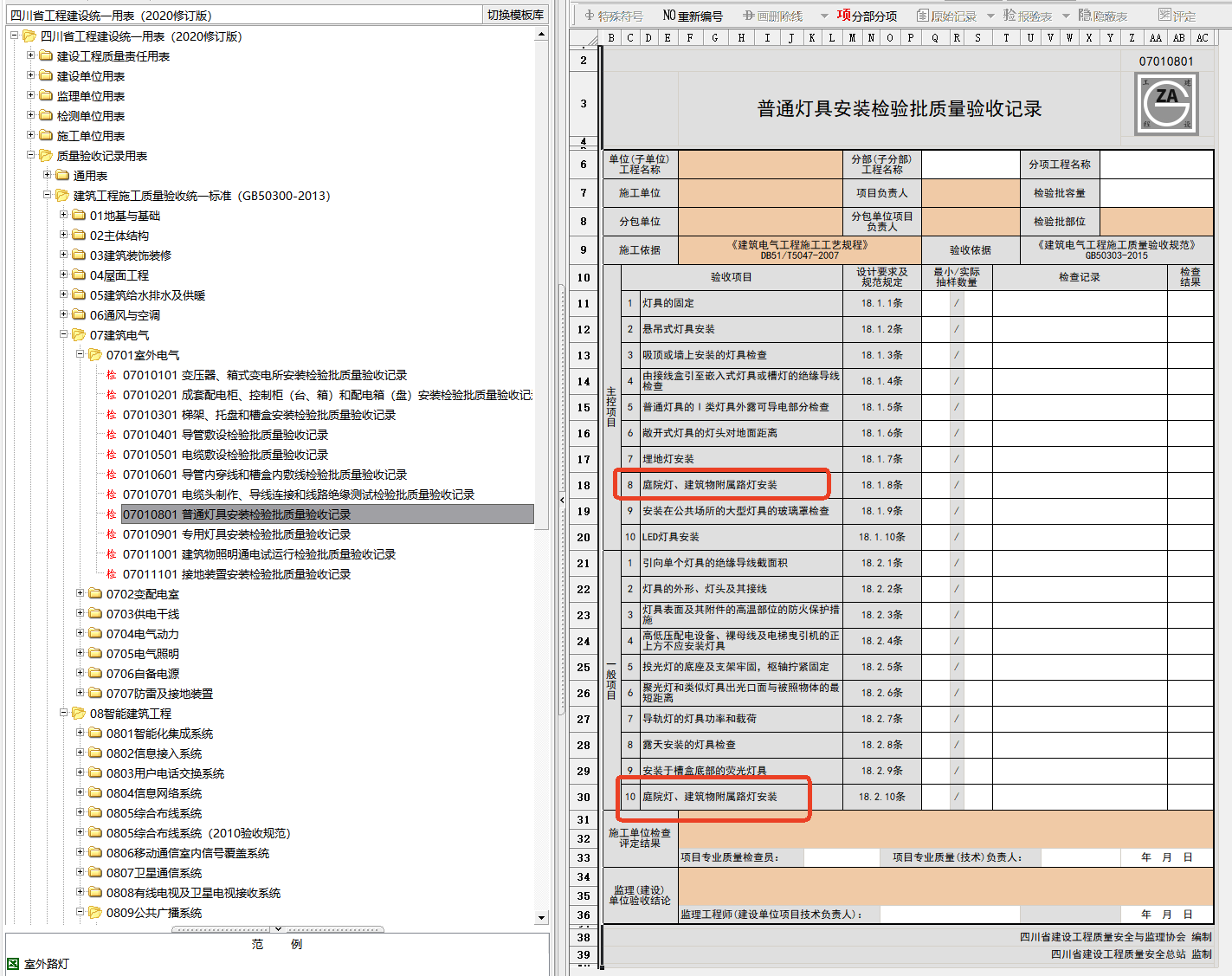

* **表 19.1.1 灯具安装检验批质量验收记录：** 这是灯具安装的通用主表。需要填写庭院灯的数量、规格型号、安装位置、高度、固定方式、接线、外观等。
* **配套/相关检验批表格（根据具体施工内容选择）：**
* **表 14.1.1 导管敷设检验批质量验收记录：** 如果庭院灯电源线穿管（如JDG管、SC管、塑料管）埋地或沿构筑物敷设，需要此表。填写管材类型、规格、敷设方式、弯曲半径、固定点间距、接地等。
* **表 15.1.1 电缆敷设检验批质量验收记录：** 如果庭院灯电源采用电缆（如YJV电缆）直埋或穿管敷设，需要此表。填写电缆型号规格、敷设方式、弯曲半径、固定、标识、防火封堵等。
* **表 23.1.1 接地装置安装检验批质量验收记录：** **极其重要！** 庭院灯必须有可靠的接地（TT系统或TN-S系统的重复接地）。此表用于庭院灯基础接地极（通常利用灯杆基础钢筋或单独设置接地极）的安装验收。填写接地极材质、规格、埋深、焊接质量、接地电阻测试值等。
* **表 24.1.1 接地干线敷设检验批质量验收记录：** 如果庭院灯接地线需要敷设接地干线连接至接地装置，则需要此表。填写干线材质、规格、敷设方式、连接等。
* **表 25.1.1 引下线安装检验批质量验收记录：** 通常庭院灯利用金属灯杆本身作为引下线（如果灯杆是金属的）。此表用于记录引下线的连接（灯杆底座与接地装置的连接）。填写材质、规格、连接方式（焊接或螺栓）、标识等。
* **关键过程资料：**
* **接地电阻测试记录：** 必须实测每个庭院灯接地极或接地系统的电阻值，并符合设计要求（通常≤10Ω或≤4Ω）。
* **绝缘电阻测试记录：** 灯具安装后，需测试电源线缆的绝缘电阻（相间、相对地、相对N）。
* **材料/设备进场验收记录及报审表：** 灯具、电缆、管材、接地材料等进场时需验收并报监理。
* **隐蔽工程验收记录：** 埋地电缆/导管敷设、接地装置安装（焊接、埋深）等隐蔽前必须验收并记录。
* **施工方案：** 包含庭院灯安装的具体工艺、安全措施等。
2. **监控系统（安全技术防范系统 - 视频监控子系统）：**
* **主要标准：** 《智能建筑工程质量验收规范》**GB 50339-2013**
* **所属分部/子分部：** **智能建筑分部工程** -> **安全技术防范系统子分部工程** -> **视频安防监控系统分项工程**。
* **核心检验批表格：**

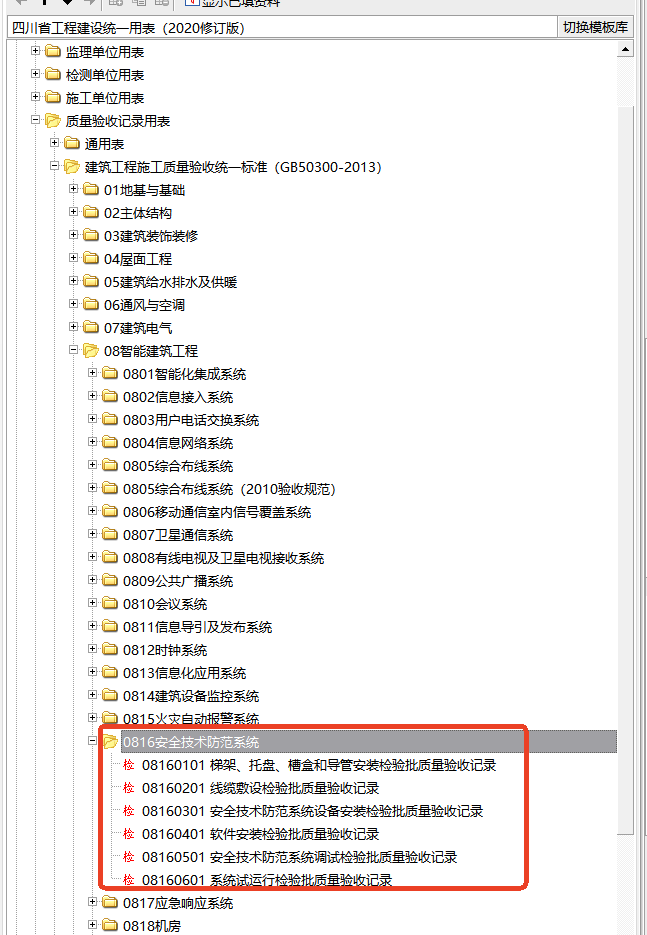

* **GB 50339-2013 配套表格中的 “安全防范系统” 相关表格（具体编号可能因地而异，常为类似 `090701` 或 `0907` 开头的表）：**
* **前端设备安装检验批质量验收记录：** **这是针对摄像机（枪机、球机等）安装的主表。** 需要填写摄像机型号、安装位置（杆位编号）、高度、视角、固定、防护罩、接线、电源接入等。
* **终端设备安装检验批质量验收记录：** 用于监控中心设备，如硬盘录像机、监视器、控制键盘、存储设备、管理服务器等的安装验收。填写设备型号、机柜安装、接线、标识等。
* **配套/相关检验批表格（根据具体施工内容选择）：**
* **管线敷设检验批质量验收记录：** 用于监控系统信号线（如网线、同轴电缆）、电源线的管槽敷设（穿管、桥架等）。填写管槽类型、规格、敷设路径、弯曲半径、固定、接地等。*(GB50339或地方表格)* * **线缆敷设检验批质量验收记录：** 用于监控系统各类线缆（网线、光纤、电源线等）的敷设。填写线缆类型、规格、敷设方式、标识、预留长度等。*(GB50339或地方表格)*
* **设备安装机柜、机架检验批质量验收记录：** 用于监控中心设备机柜/机架的安装。填写机柜规格、安装垂直度、水平度、固定、接地等。*(GB50339或地方表格)*
* **系统调试检验批质量验收记录：** **非常重要！** 用于整个视频监控系统调试完成后的验收。填写图像质量（清晰度、色彩、延迟）、录像功能（存储周期、检索）、控制功能（云台转动、镜头变焦）、网络功能、报警联动、系统配置等测试结果。*(GB50339或地方表格)* * **关键过程资料：**
* **材料/设备进场验收记录及报审表：** 摄像机、线缆、交换机、硬盘录像机、显示器、支架、电源等进场时需验收并报监理。
* **隐蔽工程验收记录：** 埋地管线敷设、墙内/顶内管线敷设等隐蔽前必须验收并记录。
* **线路测试记录：**
* **绝缘电阻测试记录：** 电源线路的绝缘测试。
* **通断测试记录：** 网线、控制线等的通断和接线图测试。
* **光纤衰减测试记录：** 如果使用光纤传输。
* **网线性能测试记录：** 超五类/六类网线的通断、接线图、长度、衰减、近端串扰等参数测试（使用福禄克等测试仪）。
* **系统调试记录/报告：** 详细记录单机调试、子系统调试、系统联调的过程和结果，包含图像质量主观评价、各项功能测试结果。
* **试运行记录：** 系统连续运行一段时间（通常7天或按合同要求）的记录，记录运行状况、故障及处理情况。
* **施工方案：** 包含监控系统深化设计、管线敷设、设备安装、系统调试的具体方案。
**重要总结与注意事项：**
1. **划分原则：** 检验批的划分应根据停车场规模、施工段、系统回路等进行。例如：
* 庭院灯可按配电回路或区域（如A区、B区）划分检验批。
* 监控摄像机可按安装区域（如出入口、主干道、车位区）或按系统（如视频监控系统单独）划分检验批。
* 管线敷设通常按施工段或系统单独划分检验批。
2. **表格来源：**
* 国家规范（GB50303, GB50339）提供了标准的检验批表格格式和内容要求。
* **实际使用中，必须使用工程所在地建设行政主管部门或质监站认可的、与当地资料管理软件配套的电子表格版本。** 这些表格通常基于国标，但编号和具体样式可能略有调整。
3. **组合使用：** 一个完整的庭院灯或监控点位安装验收，往往需要组合使用多个检验批表格（主表+配套的管线/接地表+调试表）。
4. **过程资料是基础：** 检验批验收记录是最终成果，但其填写依据是前面提到的各种测试记录、隐蔽记录、材料报验等过程资料。**没有合格的过程资料支撑，检验批验收是无法通过的。**
5. **接地是关键：** 无论是庭院灯还是摄像机（尤其是室外立杆摄像机），**可靠的接地是安全的核心**，相关检验批（接地装置安装、引下线安装）和接地电阻测试记录**必不可少**。
6. **调试是核心：** 对于监控系统，设备安装只是基础，**系统调试检验批**是验证系统功能是否满足设计要求和使用需求的最终环节，非常重要。
7. **地方规定：** 务必查阅并遵守项目所在地关于建筑工程资料归档的具体规定和地方规程。
**简单来说：**
* **庭院灯：** 主要用 **GB50303-2015 表19.1.1 (灯具安装) + 表23.1.1/24.1.1/25.1.1 (接地相关) + 配套的管线敷设表**，辅以接地电阻测试、绝缘电阻测试等记录。
* **监控摄像机：** 主要用 **GB50339-2013 配套的 `安全防范系统-前端设备安装`检验批表 + `系统调试` 检验批表 + 配套的管线敷设表**，辅以线路测试记录、系统调试报告等。
**强烈建议：**
* 咨询项目监理工程师或资料员，明确本项目具体使用的电子表格编号和名称。
* 仔细阅读《GB50303-2015》和《GB50339-2013》中相关章节的验收要求，确保检验批内容填写完整、准确。
* 在施工过程中及时、同步地完成各项测试和隐蔽验收，并做好记录，为检验批验收打好基础。
