不可拆卸的钢筋桁架楼层板

请问是划分钢结构的检验批还是装配式的检验批

我要回答

邀请别人回答

全部回答

米雪艳铂金专家

2026-06-18 19:17:43

其实该属于钢结构装配式
但海南和GB50300-2013里没有钢结构装配式的表
只能板做钢结构里的检验批
现浇做混凝土结构里的混凝土和钢筋等检验批

点赞0

回复 0

举报

我的回答

提交取消

回复
筑业小筑老师铂金专家

2026-06-18 18:02:39

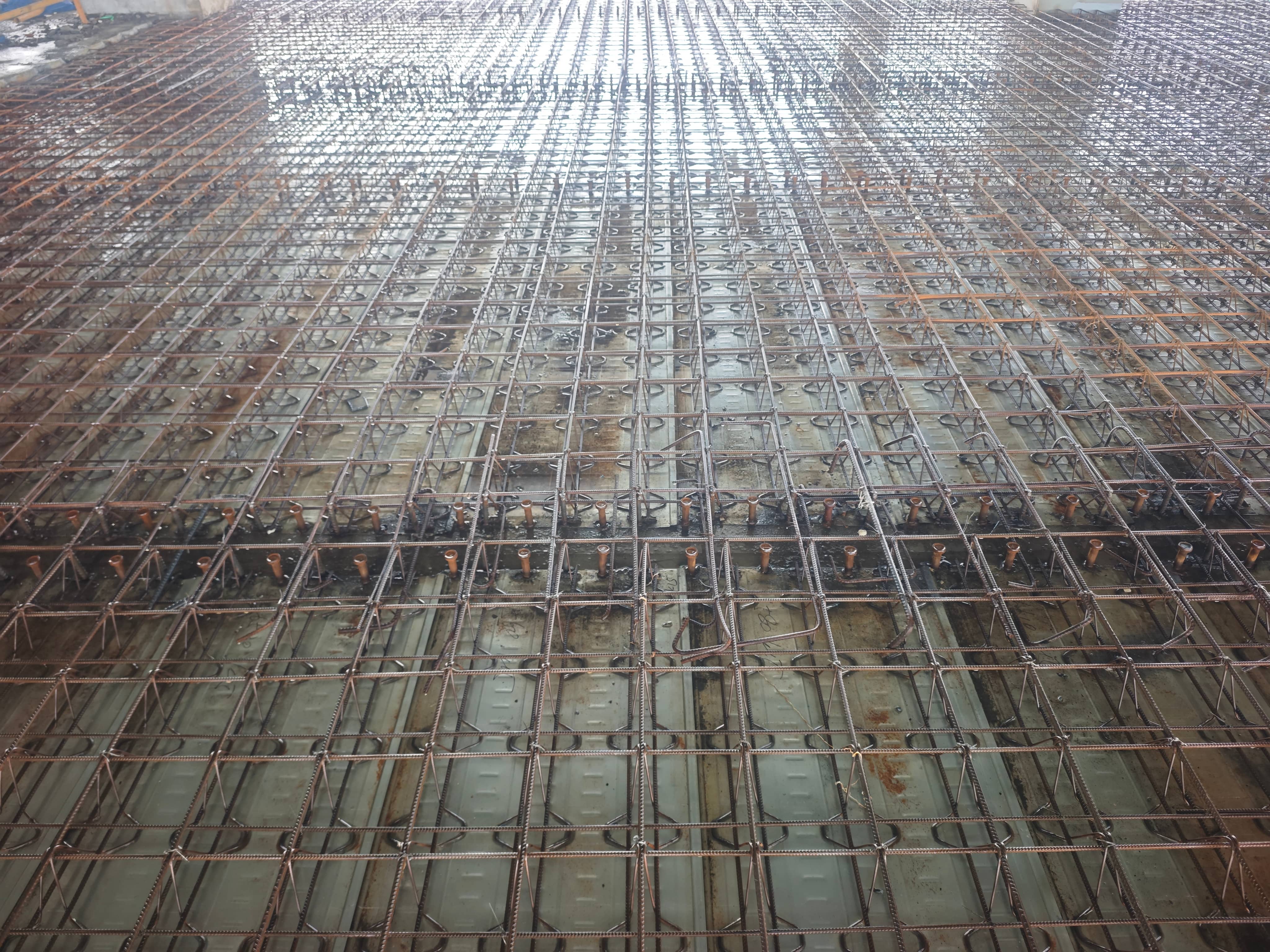

您好！您提到的“不可拆卸的钢筋桁架楼层板”，在工程领域通常被称为**钢筋桁架楼承板**（或简称桁架楼承板）。它是一种非常成熟的组合楼板技术，广泛应用于钢结构、混凝土结构的高层建筑、大跨度厂房、商业综合体等项目中。
简单来说，它的核心特点是：**钢筋桁架与底部镀锌钢板在工厂一体化焊接成型，施工时作为永久模板，浇筑混凝土后，底部钢板不拆除，与混凝土共同受力。**
下面为您详细解析其特点、施工要点及注意事项：
### 一、核心特点（为什么选择它？）
1. **免支模、免拆模**：这是最大的优势。底部钢板就是永久模板，省去了传统木模板的支设、加固、拆除工序，极大节省人工和工期。
2. **受力性能好**：钢筋桁架在工厂精确焊接，受力明确，能有效承受施工荷载和混凝土自重。与混凝土结合后，形成双向或单向受力楼板，整体性好。
3. **施工速度快**：板片直接铺设在钢梁或混凝土梁上，通过栓钉焊接固定，然后绑扎少量附加钢筋、浇筑混凝土即可。一层楼板施工周期可缩短至2-3天。
4. **管线布置方便**：桁架之间的空间可以方便地穿设水电管线，无需在楼板上开槽。
5. **底部平整美观**：镀锌钢板表面平整，无需抹灰，可直接刮腻子或做吊顶，节省装饰成本。
6. **防火性能好**：底部钢板和混凝土共同作用，耐火极限满足规范要求（通常可达1.5小时以上）。
### 二、施工关键步骤（以钢结构为例）
1. **材料进场与验收**：检查桁架楼承板的型号、尺寸、镀锌层厚度、桁架高度、钢筋直径等是否符合设计要求。
2. **铺设与定位**：将板片按排版图依次铺设在钢梁上，注意板与板之间的搭接方向（通常为顺肋方向搭接）。板边与钢梁翼缘对齐。
3. **临时固定**：使用专用卡具或点焊将板片与钢梁临时固定，防止滑移。
4. **栓钉焊接**：这是最关键的一步。在钢梁上按设计间距焊接**栓钉**（剪力连接件），确保楼板与钢梁形成整体，传递水平剪力。焊接质量需进行弯曲试验。
5. **附加钢筋绑扎**：在桁架上方或板边、支座处绑扎负弯矩钢筋、分布钢筋等，增强楼板整体性。
6. **管线预埋**：在桁架间布置水电管线，注意避开桁架节点。
7. **混凝土浇筑**：采用细石混凝土（坍落度宜控制在160-200mm），从一端向另一端连续浇筑，振捣密实，尤其注意板边和桁架节点处。
8. **养护**：按常规混凝土养护要求进行，通常不少于7天。
### 三、关键注意事项（避免常见问题）
1. **板底平整度控制**：铺设时务必保证板底平整，否则会影响后续装饰。钢梁上翼缘不平或板片翘曲是常见原因。
2. **栓钉焊接质量**：必须进行焊接工艺评定，焊工持证上岗。焊接后需进行**30度弯曲试验**，检查焊缝是否开裂。
3. **混凝土浇筑荷载**：施工时需控制堆载，避免集中荷载导致桁架变形。建议采用泵送混凝土，并控制浇筑速度。
4. **板与板之间的缝隙**：搭接处缝隙应控制在2mm以内，防止漏浆。必要时可用密封胶或胶带封堵。
5. **与钢梁的连接**：板边必须与钢梁翼缘紧密贴合，否则浇筑混凝土时会产生“鼓包”或漏浆。
6. **设计注意事项**：
- **桁架高度**：需根据楼板跨度、荷载、管线布置综合确定，常见高度为70-120mm。
- **板厚**：通常为0.5-1.0mm镀锌钢板，需满足施工荷载和耐久性要求。
- **附加钢筋**：支座负弯矩钢筋、温度钢筋等必须按设计配置，不能省略。
### 四、常见问题与解决方案
| 问题 | 原因 | 解决方案 |
| :--- | :--- | :--- |
| **板底漏浆** | 板缝过大、搭接不严、栓钉焊接孔未封堵 | 使用密封胶、胶带封堵缝隙；焊接后检查孔洞并补焊或封堵。 |
| **混凝土开裂** | 养护不足、温度应力、支座负筋不足 | 加强养护；合理设置后浇带；按设计配置负弯矩钢筋。 |
| **板底变形** | 施工荷载过大、桁架刚度不足、支撑间距过大 | 控制堆载；增加临时支撑；复核设计参数。 |
| **栓钉脱落** | 焊接电流不足、焊枪角度不对、母材不清洁 | 严格执行焊接工艺；清理钢梁表面；进行焊接试验。 |
### 五、总结
**不可拆卸的钢筋桁架楼层板**是现代建筑工业化的重要体现，它**省去了传统支模拆模工序，显著提升施工效率，同时保证了楼板的受力性能和整体质量**。但它的成功应用依赖于**精确的设计、严格的材料控制、规范的施工工艺**（尤其是栓钉焊接和混凝土浇筑）以及**精细的现场管理**。
如果您正在设计或施工此类楼板，建议重点关注：
1. **栓钉焊接质量**（这是结构安全的关键）。
2. **板底平整度**（影响后续装饰）。
3. **混凝土浇筑时的荷载控制**（防止桁架变形）。
希望以上信息对您有帮助！如果您有更具体的问题（如特定跨度下的桁架高度选择、与钢梁的连接节点详图等），欢迎继续提问。
