钢结构地脚螺栓定位放线标高复核预埋防线可以自做表吗

首页 > 有问必答 > 问题详情

本周热点问题

gn20260619102351566

2026-06-24 10:36:33

资料软件 8 陕西榆林市 1币

钢结构地脚螺栓定位放线标高复核预埋防线可以自做表吗

我要回答

邀请别人回答

全部回答

米雪艳铂金专家

2026-06-24 11:33:42

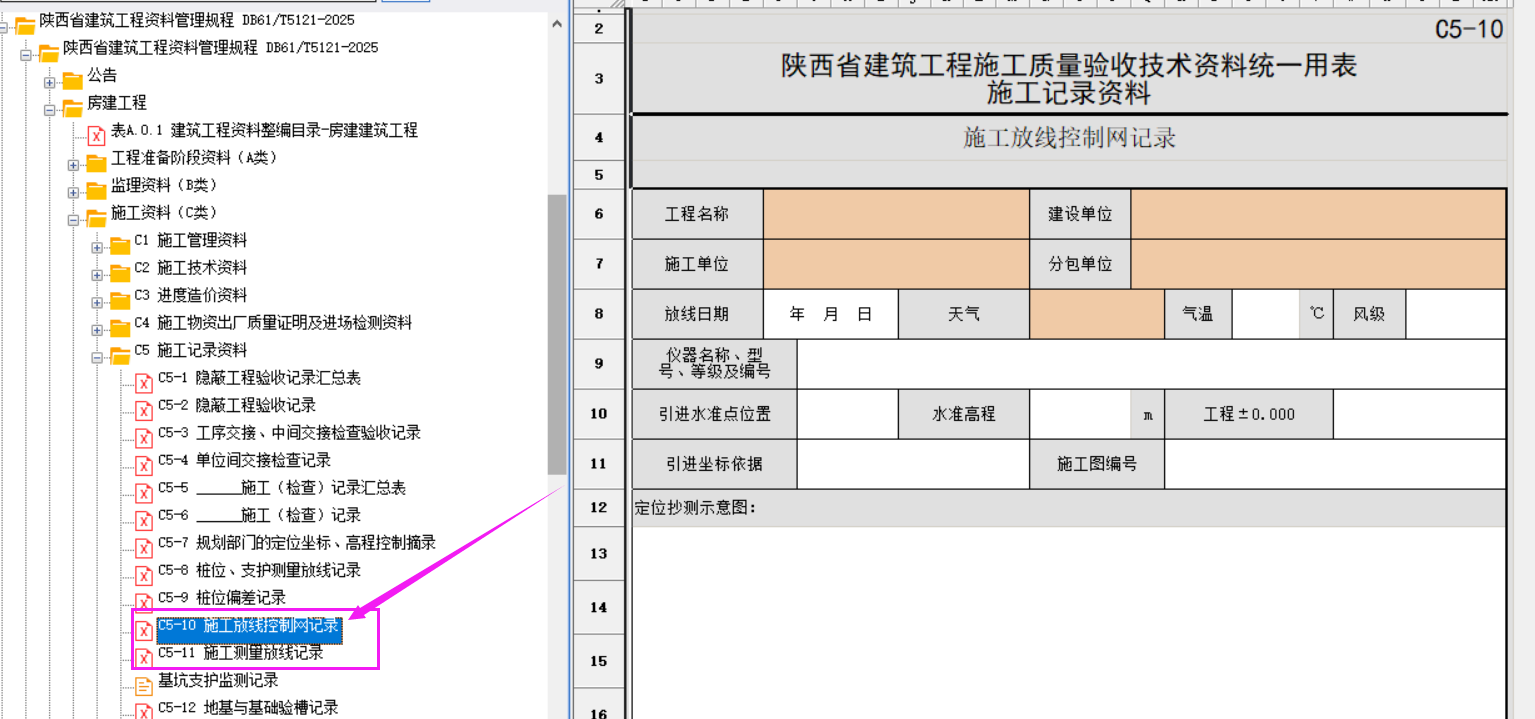

建筑的话，用陕西2025里现有的表，不自做表
看下C5-10和C5-11

点赞0

回复 0

举报

我的回答

提交取消

回复
筑业小筑老师铂金专家

2026-06-24 11:28:55

在钢结构工程中，**地脚螺栓**（Anchor Bolts）是连接上部钢结构与混凝土基础的关键预埋件。它的主要作用是将钢柱、钢梁等结构构件牢固地固定在混凝土基础上，抵抗拉力、剪力及弯矩，确保整体结构的稳定性和安全性。
以下是关于钢结构地脚螺栓的详细技术要点：
### 1. 常见类型
- **直钩螺栓**：一端为直杆，另一端弯成L型或J型钩，埋入混凝土中增加锚固力。
- **弯钩螺栓**：类似直钩，但钩部更长，用于承受较大拉力。
- **锚板螺栓**：螺栓底部焊接一块钢板（锚板），通过锚板与混凝土的承压和粘结力锚固，适用于大直径、高承载力场合。
- **化学锚栓/植筋螺栓**：在已硬化的混凝土上钻孔，注入化学胶粘剂后植入螺栓，常用于改造或加固工程。
### 2. 关键参数与设计要点
- **直径与长度**：根据设计荷载（拉力、剪力）计算确定。常见直径有M20、M24、M30、M36等，长度需满足锚固深度要求。
- **材质**：通常采用Q235B、Q345B（或更高强度如Q420、Q460）钢材，需满足抗拉强度、屈服强度及韧性要求。对于腐蚀环境，需采用热镀锌或不锈钢材质。
- **锚固深度**：这是保证承载力的核心。一般要求埋入混凝土中的长度不小于螺栓直径的25倍（25d），或根据设计计算确定。深度不足会导致螺栓拔出破坏。
- **外露长度**：指露出混凝土基础顶面的部分，需满足钢柱底板厚度、垫圈、螺母及调节余量（通常预留50-100mm）的要求。
- **间距与边距**：螺栓之间及螺栓与基础边缘的距离需满足规范要求，避免混凝土劈裂破坏。
### 3. 施工与安装流程
1. **定位放线**：根据设计图纸，在基础模板或钢筋上精确标出螺栓中心位置，误差通常控制在±2mm以内。
2. **固定支架**：使用专用定位板、角钢或钢筋焊接成固定架，将螺栓临时固定在设计位置，防止浇筑混凝土时移位。
3. **浇筑混凝土**：浇筑过程中需小心振捣，避免直接冲击螺栓，防止其偏位或下沉。
4. **复测与调整**：混凝土初凝前，再次复核螺栓位置、标高及垂直度，及时微调。
5. **养护与保护**：混凝土养护期间，螺栓外露部分需涂油或包裹保护，防止锈蚀和损坏螺纹。
### 4. 常见问题与质量控制
- **偏位**：最常见问题。若偏差较小（<5mm），可通过加热烘烤后冷弯调整（需设计同意）；偏差较大时，需植筋或加大底板开孔。
- **标高不准**：过高可切割，过低则需接长（需采用等强焊接或机械连接，并做探伤检测）。
- **螺纹损坏**：运输或施工中需保护螺纹，安装前应清理干净并涂润滑油。
- **锈蚀**：外露部分需做防腐处理（如热镀锌、涂防锈漆）。
### 5. 验收标准（参考规范）
- **《钢结构工程施工质量验收规范》（GB 50205-2020）**：
- **允许偏差**：螺栓中心偏移 ≤ 5mm；螺栓外露长度 +10mm，0mm；螺纹长度 +20mm，0mm。
- **紧固**：螺母拧紧后，螺栓外露丝扣不少于2扣，且不超过3扣（或按设计要求）。
- **承载力**：需进行抗拉拔试验（通常按设计荷载的1.3倍进行），确保锚固可靠。
### 6. 注意事项
- **设计复核**：施工前务必核对图纸，确认螺栓规格、数量、材质及防腐要求。
- **与土建配合**：地脚螺栓预埋是土建与钢结构施工的接口，需提前沟通，避免遗漏或冲突。
- **安全**：吊装钢柱时，螺母需先拧紧，防止倾倒；高空作业时注意防坠落。
**总结**：地脚螺栓虽小，但直接关系到钢结构的安全。从设计、预埋到安装，每一步都需严格把控精度和质量。建议在施工前编制专项方案，并做好过程记录和验收。
如果您需要更具体的参数（如某型号螺栓的承载力计算）或施工细节，欢迎进一步提问！
