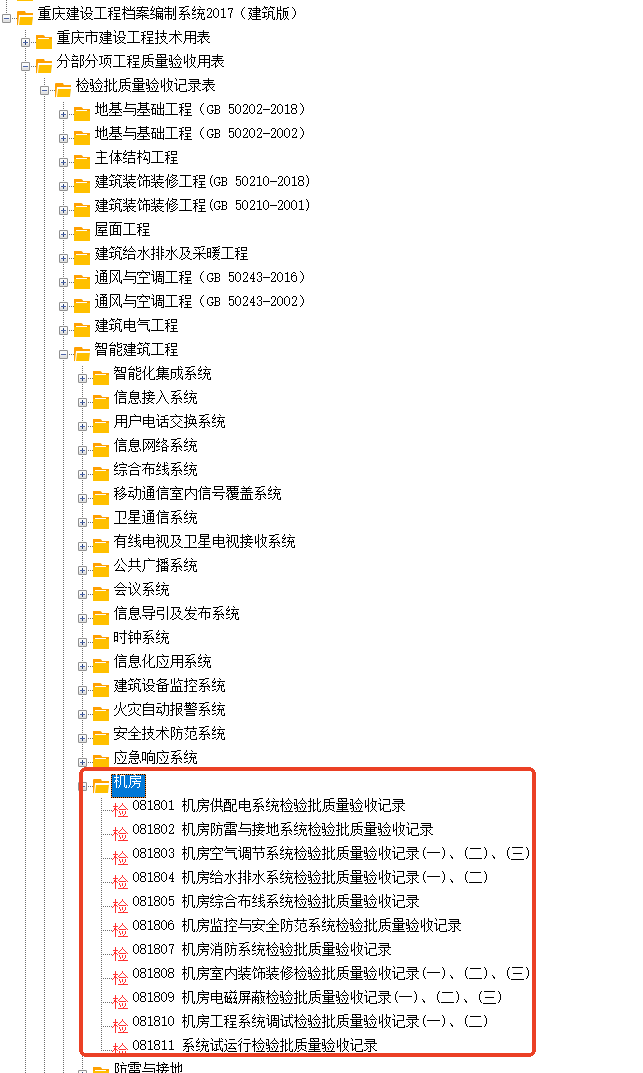

智能建筑安全技术防范系统、信息网络系统、公共广播系统后端设备都在机房怎么划分做资

智能建筑安全技术防范系统、信息网络系统、公共广播系统后端设备都在机房怎么划分做资料

我要回答

邀请别人回答

收藏

全部回答

  • 筑业小筑老师铂金专家

    2026-06-30 13:56:30

    在智能建筑工程中,机房内的设备划分通常遵循**系统功能独立性**、**物理空间布局**以及**施工与调试便利性**的原则。针对你提到的**安全技术防范系统(安防)**、**信息网络系统**和**公共广播系统**,后端设备(如服务器、控制主机、交换机、功放等)集中在机房时,建议按以下逻辑进行**系统划分**和**资料编制**:
    ### 一、 核心划分原则
    1. **按系统功能独立划分**:每个系统作为一个独立的单位工程或分部工程进行报验和资料归档。
    2. **按物理机柜/区域划分**:在机房内,不同系统的设备应安装在不同的机柜或机柜的不同区域(如使用不同颜色的标签或隔板)。
    3. **按线缆路由划分**:不同系统的线缆(网线、视频线、音频线、控制线)应分开桥架或线槽敷设,避免信号干扰。
    ### 二、 具体划分方案(推荐)
    #### 方案一:按系统功能独立划分(最常用,符合GB 50339规范)
    这是最规范的做法,每个系统独立形成一套完整的资料。
    | 系统名称 | 机房内主要后端设备 | 资料划分(分部/子分部) | 备注 |
    | :--- | :--- | :--- | :--- |
    | **安全技术防范系统** | 网络硬盘录像机(NVR)、视频管理服务器、解码器、矩阵、报警主机、门禁控制器、对讲主机、管理PC、核心交换机(安防专用) | **安全技术防范系统** (子分部) | 设备通常集中在一个或两个机柜,称为“安防机柜”。 |
    | **信息网络系统** | 核心交换机、汇聚交换机、路由器、防火墙、服务器、UPS(为网络设备供电)、配线架 | **信息网络系统** (子分部) | 设备集中在“网络机柜”或“服务器机柜”。 |
    | **公共广播系统** | 广播主机、功放、音频矩阵、消防联动接口、监听器、分区控制器、应急电源 | **公共广播系统** (子分部) | 设备集中在“广播机柜”。功放发热量大,需注意散热。 |
    **资料编制建议**:
    - 每个系统独立编制**施工组织设计**、**技术交底**、**设备进场报验**、**隐蔽工程验收**、**系统调试记录**、**系统试运行记录**、**系统检测报告**。
    - 在机房内,每个机柜应贴有**系统标识牌**(如“安防系统机柜”、“网络系统机柜”)。
    #### 方案二:按物理区域/机柜划分(适用于大型机房,便于施工管理)
    如果机房面积很大,且设备数量众多,可以按机柜位置进行物理划分,但资料仍需按系统整理。
    - **A区(安防区)**:包含安防系统的所有后端设备。
    - **B区(网络区)**:包含信息网络系统的所有设备。
    - **C区(广播区)**:包含公共广播系统的所有设备。
    **资料编制建议**:
    - 资料仍按系统独立编制,但在**竣工图纸**中,需明确标注每个机柜内属于哪个系统的设备。
    - 在**设备清单**中,增加“所在机柜编号”一栏。
    ### 三、 关键注意事项(避免混淆)
    1. **线缆管理**:
    - 安防系统的视频线、控制线(如RS485)与网络系统的网线、广播系统的音频线**必须分开桥架**。如果共用桥架,需使用金属隔板隔离。
    - 强电(广播功放电源线)与弱电(网络、安防信号线)**严禁共管**。
    2. **电源与接地**:
    - 三个系统应**独立供电**(从不同UPS或配电回路取电),避免一个系统故障影响其他系统。
    - 机柜内需设置**等电位接地排**,所有设备外壳、机柜门、线缆屏蔽层均需可靠接地。
    3. **系统联动**:
    - 公共广播系统通常需要与安防系统(如消防报警)联动。联动信号线(如干接点)应单独敷设,并在资料中**单独编制联动调试记录**。
    4. **资料归档**:
    - 在**分部工程质量验收记录**中,三个系统应分别填写,不能合并。
    - 在**系统检测报告**中,每个系统需独立出具检测结论。
    ### 四、 总结:推荐做法
    **最规范的做法是:按系统功能独立划分。**
    - **资料**:安防、网络、广播各一套完整资料。
    - **施工**:机柜、线槽、电源、接地均独立或明确分区。
    - **调试**:先单系统调试,再联动调试(如广播与消防联动)。
    **如果现场条件有限(如只有一个机柜),则需在机柜内严格分区:**
    - 上层:网络交换机(弱电,发热小)
    - 中层:安防NVR、服务器(弱电,发热中等)
    - 下层:广播功放(强电,发热大,需强制散热)
    **资料上**:即使设备在一个机柜,资料也必须按三个系统独立编制,并在**设备平面布置图**中清晰标注每个设备所属系统。
    希望这个划分方案对你有帮助。如果现场有特殊情况(如设备共用、线缆交叉),可以进一步沟通。
