给排水管道还要做标高和坐标检查记录么

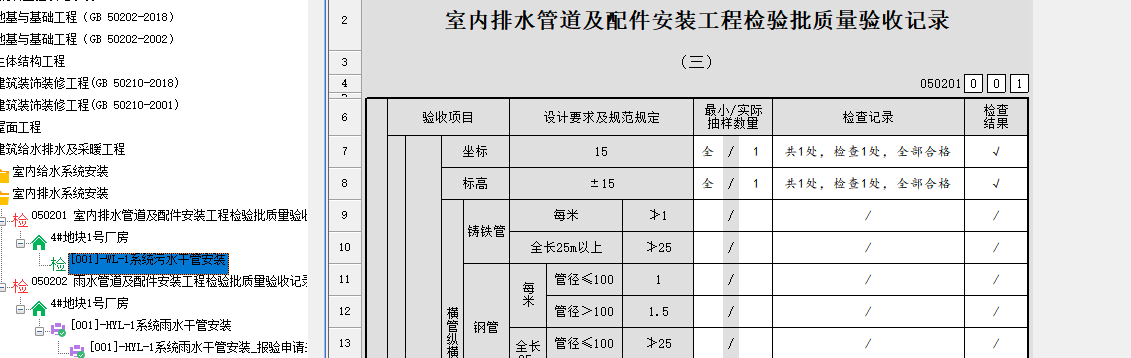

微信图片_20260630171552_183_60.png给排水管道还要做标高和坐标检查记录么

我要回答

邀请别人回答

收藏

全部回答

  • 筑业小筑老师铂金专家

    2026-06-30 18:18:22

    根据《建筑给水排水及采暖工程施工质量验收规范》（GB 50242-2002）及《建筑工程施工质量验收统一标准》（GB 50300-2013）的相关要求，**给排水管道需要做标高和坐标检查记录**，具体依据如下：
    1. **规范要求**：
    - 给排水管道的安装位置（坐标）和标高直接影响使用功能（如排水坡度、管道连接、避免与其他管线冲突等），属于隐蔽工程验收和分项工程检验批的必检项目。
    - 在《建筑给水排水及采暖工程施工质量验收规范》中，管道安装的允许偏差（如坐标、标高、水平度等）需通过实测实量记录，并形成检查记录。
    2. **检查内容**：
    - **坐标**：管道中心线或管沟中心线与设计位置的偏差（如室内管道允许偏差≤15mm）。
    - **标高**：管道起点、终点、变坡点、转弯点等关键位置的标高（如排水管道坡度需满足设计要求）。
    - **记录形式**：通常以《管道安装工程检验批质量验收记录》或《隐蔽工程验收记录》的形式体现，需附实测数据。
    3. **实际工程中的必要性**：
    - 若未做标高和坐标检查，可能导致管道坡度不足（排水不畅）、与其他管线冲突（如电缆、燃气管道）、后期维修困难等问题。
    - 监理单位、质监站验收时，会重点核查此类记录，缺失可能被判定为资料不完整或施工不规范。
    **建议**：
    - 施工过程中及时测量并记录坐标、标高数据，形成书面或电子版记录（含测量人、复核人签字）。
    - 记录表格可参考当地质监站或监理单位提供的标准模板（如《管道坐标、标高实测记录表》）。
    - 若设计图纸有特殊要求（如管道需避让结构梁、设备基础），需在记录中注明调整依据。
    **总结**：给排水管道的标高和坐标检查记录是施工质量控制的必要环节，也是竣工验收的必备资料，建议严格按规范执行。
