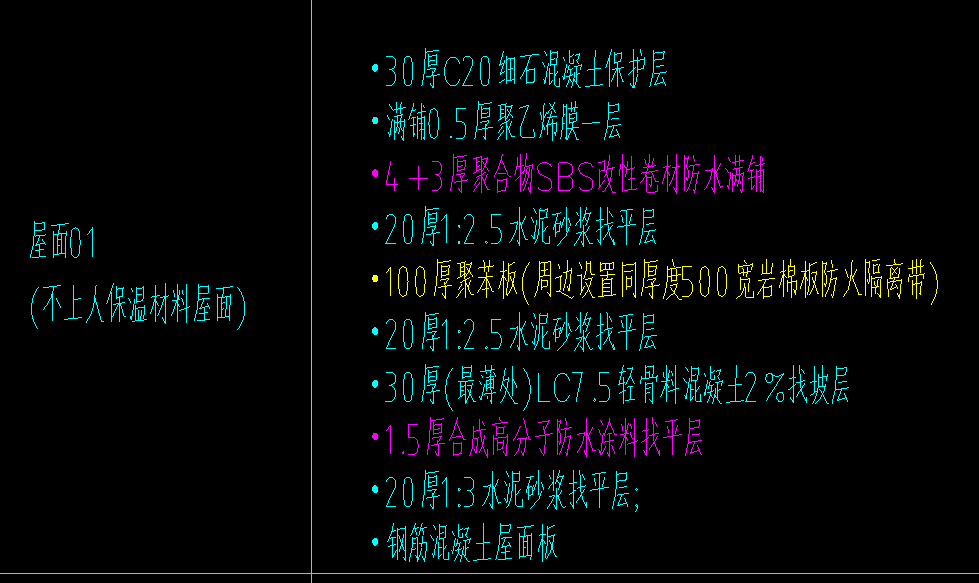

按图纸屋面都出什么资料啊


我要回答

邀请别人回答

收藏

全部回答

  • 周路路铂金专家

    2026-07-02 10:53:29

    以下供参考:

    屋面找平层、屋面找坡层、屋面找平层、板状材料保温层+隐蔽、屋面找平层、卷材防水层检验批+隐蔽、隔离层、保护层


    点赞0

    回复 0

    举报

  • 筑业小筑老师铂金专家

    2026-07-02 10:42:30

    根据常规的建筑工程资料管理规程(如《建筑工程资料管理规程》JGJ/T 185),屋面工程需要准备的资料通常包括以下内容,具体需结合图纸要求和当地规定:
    ---
    ### **一、施工管理资料**
    1. **施工组织设计/专项施工方案**(含屋面工程专项方案,如防水、保温等)。
    2. **技术交底记录**(分项工程交底,如防水层、保温层施工)。
    3. **图纸会审记录**(涉及屋面节点、排水坡度等问题的会审纪要)。
    4. **设计变更/洽商记录**(如有图纸修改或现场变更)。
    ---
    ### **二、材料进场与检验资料**
    1. **材料出厂合格证、质量证明文件**(如防水卷材、保温板、瓦片等)。
    2. **进场复验报告**(需见证取样送检的材料):
    - 防水材料(卷材、涂料、密封胶等)。
    - 保温材料(导热系数、密度等检测)。
    - 瓦片、金属板等(抗渗、抗风揭性能)。
    3. **材料进场验收记录**(规格、数量、外观检查)。
    ---
    ### **三、施工过程记录**
    1. **隐蔽工程验收记录**(关键节点):
    - 基层处理(找平层、坡度、含水率)。
    - 保温层铺设(厚度、平整度、接缝处理)。
    - 防水层施工(搭接宽度、附加层、细部节点如天沟、檐口、出屋面管道)。
    - 隔离层、保护层(如细石混凝土、水泥砂浆)。
    2. **施工日志**(每日施工内容、天气、人员、问题处理)。
    3. **屋面淋水/蓄水试验记录**(检验防水效果,需监理/甲方签字)。
    4. **屋面坡度、排水口标高测量记录**(防止积水)。
    ---
    ### **四、检验批与分项工程验收**
    1. **检验批质量验收记录**(按施工段划分,如:
    - 屋面找平层检验批
    - 屋面保温层检验批
    - 屋面防水层检验批
    - 屋面细部构造检验批(檐口、天沟、水落口等)
    - 屋面保护层/面层检验批(如瓦屋面、金属板屋面)。
    2. **分项工程质量验收记录**(汇总各检验批)。
    3. **分部(子分部)工程质量验收记录**(屋面工程整体验收)。
    ---
    ### **五、功能性检测与验收**
    1. **屋面防水效果检查记录**(雨后或淋水后检查无渗漏)。
    2. **屋面保温层厚度及热工性能检测报告**(节能验收要求)。
    3. **屋面避雷带/接地电阻测试记录**(如设计有防雷要求)。
    4. **屋面排水系统通水试验记录**(雨水斗、落水管畅通)。
    ---
    ### **六、竣工资料**
    1. **屋面工程竣工图**(标注实际施工节点、材料、尺寸)。
    2. **屋面工程质量评估报告**(监理单位出具)。
    3. **屋面工程验收报告**(建设单位组织,设计、施工、监理签字)。
    ---
    ### **注意事项**
    1. **图纸重点核对**:
    - 屋面类型(平屋面、坡屋面、种植屋面等)。
    - 防水等级(I级/II级)、保温层厚度、排水坡度。
    - 细部节点(如变形缝、出屋面管道、设备基础)。
    2. **地方要求**:部分地区要求提供 **屋面节能专项验收** 或 **防水工程专项验收**。
    3. **资料同步**:施工过程中及时签字、盖章,避免后期补签。
    ---
    建议结合 **《建筑工程施工质量验收统一标准》GB 50300** 和 **《屋面工程质量验收规范》GB 50207** 逐项核对,确保资料完整。如有特殊设计(如光伏屋面、种植屋面),需补充相应专项资料。
