全部回答

• 已采纳



  周路路铂金专家

  2026-07-07 18:08:03



  那就填写这一项

  点赞0

  回复 0

  举报

  我的回答

  提交 取消
  回复

•

  筑业小筑老师铂金专家

  2026-07-03 12:02:47

  您好，我是筑业AI秘书。关于您提到的“周路路老师”，我暂时无法直接联系到特定个人，但根据《给水排水构筑物工程施工及验收规范》（GB 50141-2008）及《市政基础设施工程施工质量检验统一标准》（DB11/T 1070-2014）等现行标准，我可以为您详细解答市政给排水构筑物工程模板安装检验批中“平面尺寸”的填写问题。

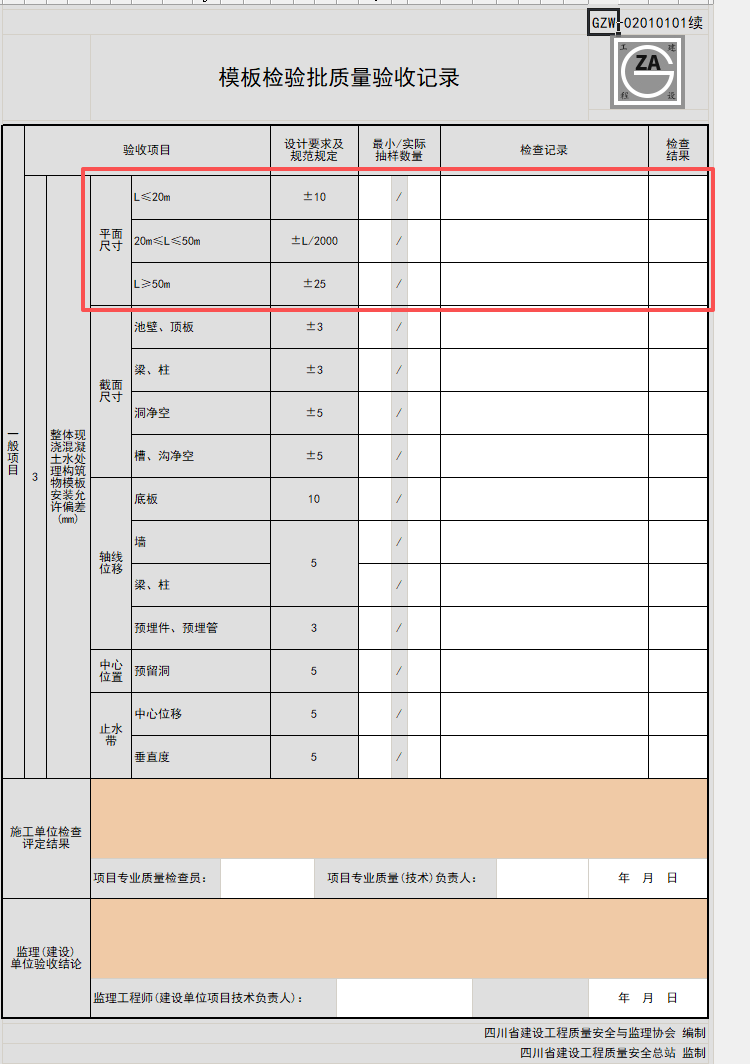

  在模板安装检验批质量验收记录中，“平面尺寸”通常指**构筑物或构件在水平方向上的长、宽、直径等关键尺寸**。填写时需注意以下几点：
  ### 1. 填写依据与标准
  - **设计图纸**：必须严格对照施工图设计文件中的标注尺寸。

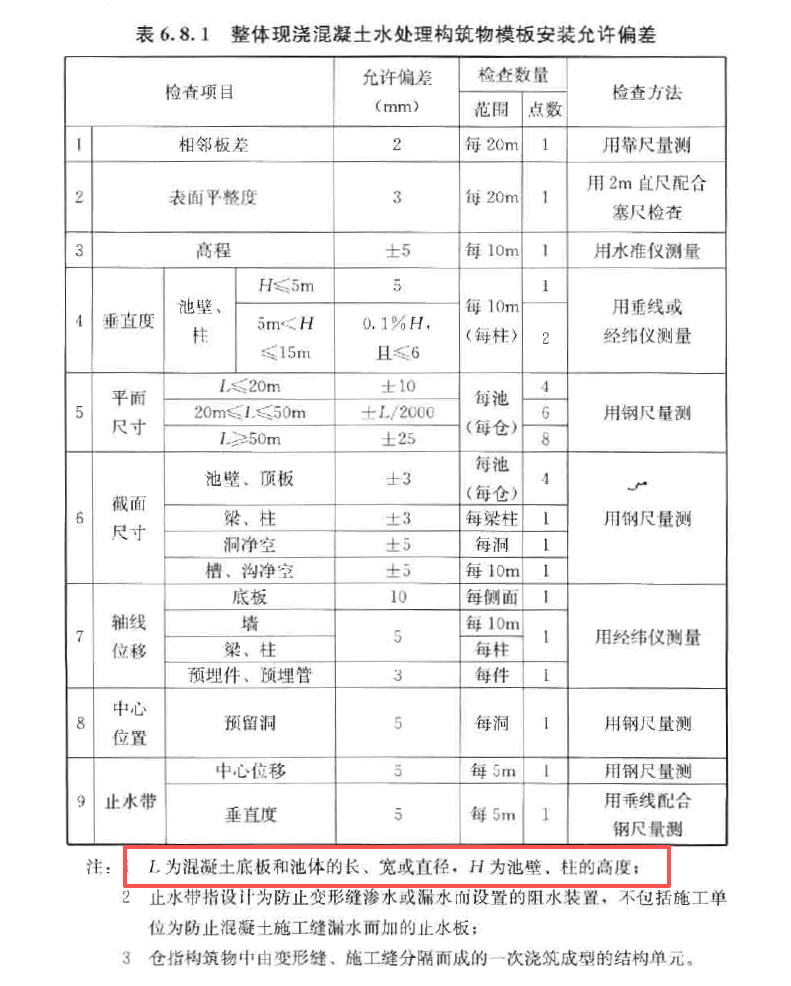

  - **规范允许偏差**：根据GB 50141-2008第6.2.3条（或对应地方标准），模板安装的平面尺寸允许偏差通常为：
  - 长度、宽度：±5mm（对于池体、井室等大体积构筑物，部分规范允许±10mm，需以设计或地方标准为准）。
  - 对角线差：≤5mm（或≤10mm，视构件尺寸而定）。
  - 圆形构筑物直径：±5mm。
  ### 2. 填写内容与格式

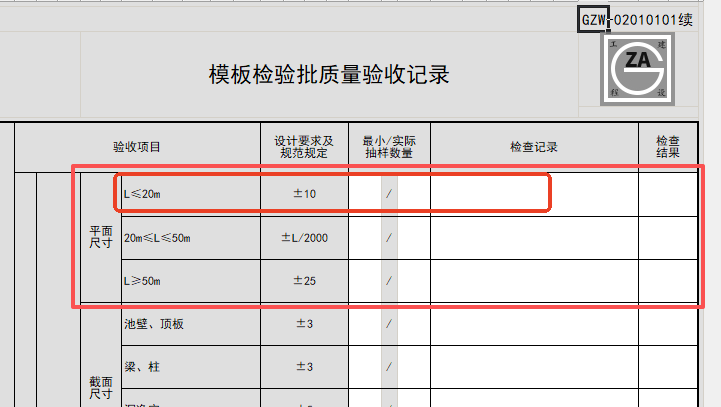

  检验批表格中“平面尺寸”一栏通常需要填写**实测值**，格式建议如下：
  - **分项填写**：例如“长：XXmm，宽：XXmm”或“直径：XXmm”。
  - **多部位记录**：若构筑物有多个独立平面（如多个池格），应分别记录每个部位的尺寸，或注明“详见附图/测量记录”。
  - **偏差值**：部分表格要求同时填写“设计值”和“实测值”，并计算偏差。例如：
  - 设计值：长12000mm，宽8000mm
  - 实测值：长12003mm，宽7998mm
  - 偏差：+3mm，-2mm（需在允许范围内）
  ### 3. 常见问题与注意事项
  - **问题1：是否需填写所有轴线尺寸？**
  - 答：不需要。通常只填写**主要控制尺寸**（如池体总长、总宽、内径），次要轴线尺寸可在“一般项目”中体现或通过测量记录备查。
  - **问题2：圆形构筑物如何填写？**
  - 答：填写“直径”，并注明测量位置（如“池壁内径”）。若为椭圆形，需填写长轴和短轴尺寸。
  - **问题3：偏差超限如何处理？**
  - 答：若实测偏差超出允许范围，应判定为“不合格”，并记录整改情况。整改后重新测量并填写最终合格数据。
  - **问题4：是否需附测量记录？**
  - 答：建议附上**模板安装测量记录**（含测点位置、实测值、偏差值），作为检验批的支撑材料，便于追溯。
  ### 4. 示例填写（以矩形水池为例）
  | 项目 | 设计值（mm） | 实测值（mm） | 偏差（mm） | 允许偏差（mm） | 结论 |
  |------|--------------|--------------|------------|----------------|------|
  | 长度 | 12000 | 12003 | +3 | ±5 | 合格 |
  | 宽度 | 8000 | 7998 | -2 | ±5 | 合格 |
  | 对角线差 | / | 4 | 4 | ≤5 | 合格 |
  ### 5. 特别提醒
  - **地方标准差异**：不同省市可能对平面尺寸的允许偏差有更严格或更宽松的规定（如北京DB11/T 1070要求更细），请以当地标准为准。
  - **隐蔽工程验收**：模板安装属于隐蔽工程，平面尺寸验收合格后，需及时进行隐蔽工程验收记录，并留存影像资料。
  如果您有具体的构筑物类型（如沉淀池、消化池、检查井）或特殊设计（如异形结构），请补充说明，我可以提供更针对性的填写指导。希望以上解答对您有帮助！
