首页 > 有问必答 > 问题详情

qianpin

2026-07-05 15:35:04

土建施工 32 贵州贵阳市 1币

结构图上的-0.05地梁标高是否代表建筑总平面布置图上的正负零？

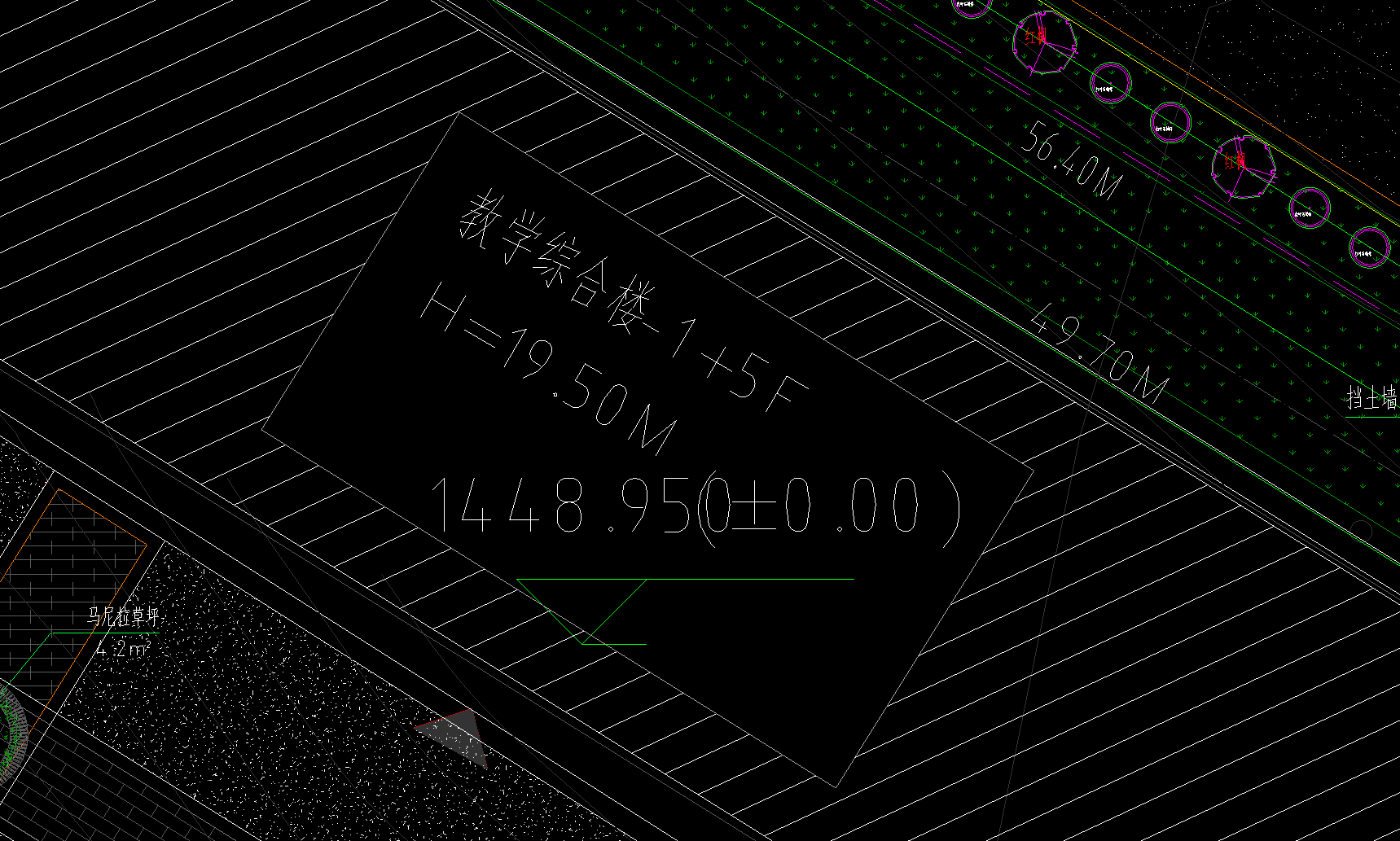

图中-0.05地梁是结构施工图内的，1448.95±0是总平面布置图的，请问它两的标高是相等的吗16.pngScreenShot_2026-07-05_153218_358.png

我要回答

收藏

全部回答

  • 已采纳

    筑业小筑老师铂金专家

    2026-07-06 08:40:19

    您好，很高兴为您解答。
    关于您的问题，**结构图上的-0.05地梁标高，通常并不代表建筑总平面布置图上的正负零（±0.000）**。
    这两者之间存在明确的区别和换算关系，具体解释如下：
    1. **定义不同**：
    * **建筑总平面图上的±0.000**：这是**建筑标高**的基准点，通常指建筑物首层室内地面完成面的高度。它是一个绝对或相对高程的基准。
    * **结构图上的-0.050**：这是**结构标高**，指的是地梁顶面（或底面，需看图纸标注习惯）的标高。它是以建筑±0.000为基准，向下偏移了0.05米（即5厘米）。
    2. **关系与换算**：
    * 结构标高通常比建筑标高低一个面层（如地砖、找平层等）的厚度。这个厚度在图纸中一般会注明，常见为30mm、50mm或100mm等。
    * 您提到的-0.050，很可能就是地梁顶面标高。它比建筑首层地面（±0.000）低了5厘米。这5厘米通常就是首层地面面层（如水泥砂浆、地砖等）的厚度。
    **总结一下：**
    * **±0.000** 是建筑完成面的基准。
    * **-0.050** 是结构构件（地梁）的顶面标高，它比±0.000低5厘米。
    * **两者不是同一个点**，但存在明确的换算关系：**结构标高 = 建筑标高 - 面层厚度**。
    **建议您：**
    在施工或看图时，务必仔细核对图纸说明，特别是关于“建筑标高”与“结构标高”的标注说明，以及首层地面面层的厚度。如果图纸上标注了“地梁顶标高-0.050”，那么它对应的建筑完成面标高就是±0.000，但地梁本身并不是±0.000的位置。
    希望这个解释能帮到您。如果还有其他疑问，欢迎继续提问。
