钢结构资料填写

1高强螺栓摩擦面抗滑移系数，根据板材厚度分别做实验吗？2钢板怎么取样做实验3高强度螺栓连接副扭矩系数是每规格取8套吗？4.钢构件焊缝外观检查记录这个表是填谁的焊缝5钢构件预拼装检查记录附图去哪里找，图纸上没有6钢构件组装检查记录那个表，是把所有构件比如钢柱钢梁檩条都填上吗？烦请老师回答

我要回答

邀请别人回答

全部回答

周路路铂金专家

2026-07-13 17:31:35

以下供参考：
1.《钢结构工程施工质量验收标准》（GB50205-2020）中没有提到厚度只是说了同一材质、同批制作、采用同一摩擦面处理工艺和具有相同的表面状态
2.这个直接咨询试验室，按试验室的要求取样
3.对随机抽取8套
4.填写具体构件名称+节点位置
5.在深化图里找

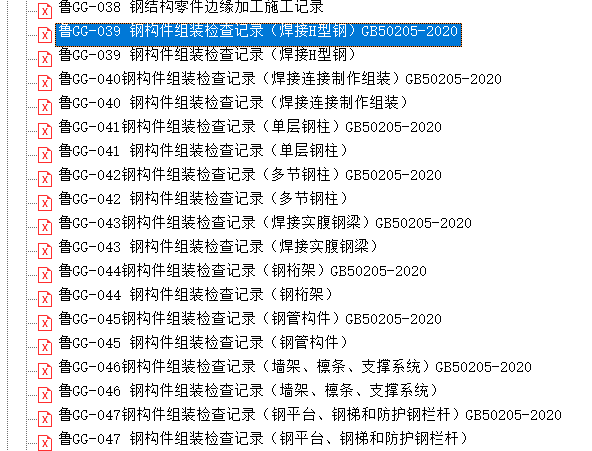

6.组装的什么在这里选吧

点赞0

回复 0

举报

我的回答

提交取消

回复
筑业小筑老师铂金专家

2026-07-13 16:26:25

在钢结构工程资料填写中，需要严格遵循**国家标准**（如《钢结构工程施工质量验收规范》GB 50205）和**地方/行业规定**，确保资料的真实性、完整性和可追溯性。以下是关键填写要点和常见注意事项：
---
### 一、**核心资料类型及填写重点**
#### 1. **原材料质量证明文件**
- **钢材**：需提供质量证明书（含炉批号、化学成分、力学性能），进场后需进行**复验**（如Q345B、Q235B等），填写《钢材进场验收记录》。
- **焊接材料**：焊条、焊丝、焊剂需有合格证，并记录烘焙记录（如E43、E50系列）。
- **连接件**：高强度螺栓需提供扭矩系数、预拉力检验报告，普通螺栓需提供抗拉强度报告。
#### 2. **施工过程记录**
- **焊接记录**：填写《焊接施工记录》，包括焊工编号、焊接参数（电流、电压、速度）、焊缝外观检查结果。
- **高强度螺栓施工记录**：记录初拧、终拧扭矩值，填写《高强度螺栓连接副施工扭矩检查记录》。
- **涂装记录**：记录除锈等级（如Sa2.5）、涂层厚度（干膜/湿膜）、环境温湿度。
#### 3. **隐蔽工程验收记录**
- **焊缝隐蔽**：需附超声波探伤（UT）或射线探伤（RT）报告，填写《焊缝外观及无损检测记录》。
- **防腐/防火涂装隐蔽**：记录涂层厚度、遍数、间隔时间。
#### 4. **检验批验收**
- 按**分项工程**划分（如焊接、螺栓连接、涂装），填写《钢结构焊接工程检验批质量验收记录》等，需注明主控项目（如焊缝强度）和一般项目（如焊缝外观）。
---
### 二、**常见填写误区与规范要求**
1. **时间逻辑错误**
- 材料进场日期应早于施工日期，隐蔽验收应在下一工序覆盖前完成。
- 例：焊接探伤报告日期需在焊接完成后、涂装前。
2. **数据不闭合**
- 高强度螺栓扭矩值需与施工记录、检测报告一致（如M20螺栓终拧扭矩值应为400-500 N·m）。
- 焊缝探伤比例需符合规范（如一级焊缝100%探伤，二级焊缝20%抽检）。
3. **签字盖章缺失**
- 监理单位、施工单位、检测单位需逐级签字，严禁代签或补签。
---
### 三、**特殊环节填写要求**
- **预埋件**：需记录预埋位置、标高、锚固长度，附《预埋件隐蔽验收记录》。
- **吊装记录**：填写《钢结构安装记录》，包括构件编号、吊装顺序、临时固定措施。
- **变形监测**：大跨度钢结构需记录安装过程中的变形数据（如挠度、侧向弯曲）。
---
### 四、**资料归档顺序**
1. 原材料证明文件 → 2. 施工过程记录 → 3. 隐蔽验收 → 4. 检验批验收 → 5. 分项/分部工程验收 → 6. 竣工图及检测报告。
---
### 五、**常见问题自查清单**
- [ ] 钢材复验报告是否与进场批次对应？
- [ ] 焊工是否持证上岗（证书编号需记录）？
- [ ] 焊缝返修记录是否附有重新探伤报告？
- [ ] 涂装厚度检测点是否满足每50㎡测1点？
---
### 六、**参考规范**
- 《钢结构工程施工质量验收规范》GB 50205-2020
- 《钢结构焊接规范》GB 50661-2011
- 《钢结构高强度螺栓连接技术规程》JGJ 82-2011
---
**提示**：若涉及特殊结构（如空间网架、高层钢结构），需额外补充**应力监测报告**、**预拼装记录**等。建议使用地方住建部门发布的**统一表格模板**，避免格式不符被退回。
