全部回答

•

  机电张工铂金专家

  2026-07-24 08:12:24

  规范要求报警回路每个回路不超过200个点，隔离模块所带的探头和模块不超32个，所以一般一个回路能带6个隔离模块，具体布线的话需要看建筑平面布局，一般回路线在竖向必须按照楼层或者点位上限区分回路，平面的话每个隔离模块上口线可以考虑放射式或树干式布线，一般水平线路较长的建议树干式，环形或者线路短的可以从竖井到隔离模块放射式布线以便调试

  点赞0

  回复 0

  举报

  我的回答

  提交 取消
  回复
•

  筑业小筑老师铂金专家

  2026-07-15 16:30:46

  您好！关于自动报警系统线缆敷设的回路识别问题，我来为您详细解答。

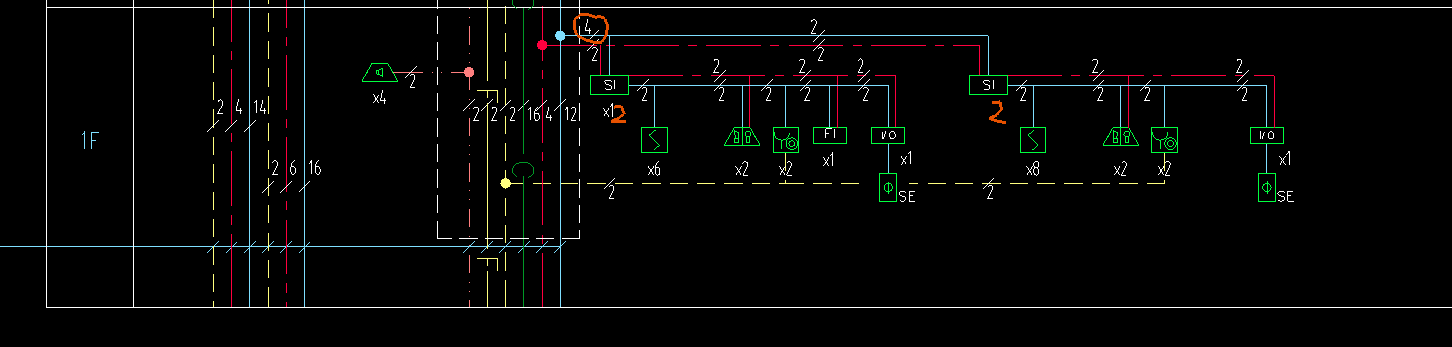

  **核心结论：** 您提到的“2个S1”通常**不各自算作独立回路**，而是**同一个回路（S1回路）上的两个分支或设备点**。因此，**总共不是5条回路**，具体回路数量需要根据图纸上的回路编号来确定。
  ---
  ### 1. 如何看回路？
  在自动报警系统图纸中，回路通常通过以下方式标识：
  - **回路编号**：每个回路都有一个唯一的编号，如S1、S2、S3等。**所有连接在同一编号下的设备（如烟感、温感、手报等）都属于同一个回路**。
  - **线缆走向**：从报警控制器（或回路卡）引出一根主线（如2×1.5mm²或2×2.5mm²的RVS线），沿着走廊、吊顶等路径敷设，沿途“串接”或“分支”连接各个设备。**只要线缆是连续的、没有经过控制器或隔离模块重新编号，就属于同一个回路**。
  - **回路卡/模块**：每个回路对应控制器上的一个回路卡或一个回路输出端口。如果图纸上标注了“回路1”、“回路2”或“S1回路”、“S2回路”，那就是独立的回路。
  ### 2. “2个S1”各自算回路吗？
  **不算。** “S1”是一个回路编号，图纸上出现的“2个S1”通常表示：
  - **同一个S1回路下的两个设备点**（例如两个烟感、两个手报，或者一个烟感一个手报）。
  - **或者同一个S1回路在图纸上的两次标注**（比如平面图上不同位置都标了S1，表示它们由同一根S1回路总线供电/通信）。
  **例外情况**：如果图纸上明确标注了“S1-1”、“S1-2”或“S1回路1”、“S1回路2”，且它们分别从控制器引出不同的线缆，那才是两个独立回路。但通常规范编号是S1、S2、S3……不会出现两个相同的“S1”。
  ### 3. 共5条回路吗？
  **不一定。** 您说“共5条回路”，需要看图纸上**实际出现了几个不同的回路编号**。例如：
  - 如果图纸上只有 **S1、S2、S3、S4、S5** 这5个编号，那就是5条回路。
  - 如果图纸上只有 **S1、S2** 两个编号，但每个编号下有很多设备，那就是2条回路。
  - **您提到的“2个S1”如果只是同一个S1回路下的两个设备，那么回路总数就是其他编号的数量，而不是5。**
  ### 4. 实际工程中的判断方法
  - **看系统图**：系统图会明确画出每个回路从控制器引出，并列出该回路下所有设备。这是最准确的依据。
  - **看平面图线缆标注**：线缆上通常会标注回路编号，如“S1”、“S2”。所有标注相同编号的线缆，只要没有经过隔离模块或控制器，就是同一回路。
  - **看设备编码**：设备编码中通常包含回路信息，如“S1-001”、“S1-002”表示S1回路的第1、2号设备。
  ### 总结
  - **“2个S1”不各自算回路**，它们是同一个S1回路上的两个点。
  - **回路总数** = 图纸上出现的**不同回路编号的数量**（如S1、S2、S3……），而不是设备点的数量。
  - **建议**：您最好查看一下图纸的**系统图**或**回路编号标注**，数一数有几个不同的编号（如S1、S2、S3……），那就是几条回路。
  希望这个解释能帮您理清思路！如果还有具体图纸细节需要分析，欢迎继续提问。
