  1、沟槽尺寸/，图纸要求为基础底板钢筋作为接地极，不是挖土方埋设接地极，所以送完货此项没有；

  2、打进深度也是这样，由于没有人工接地极，所有此项也画个斜杠/

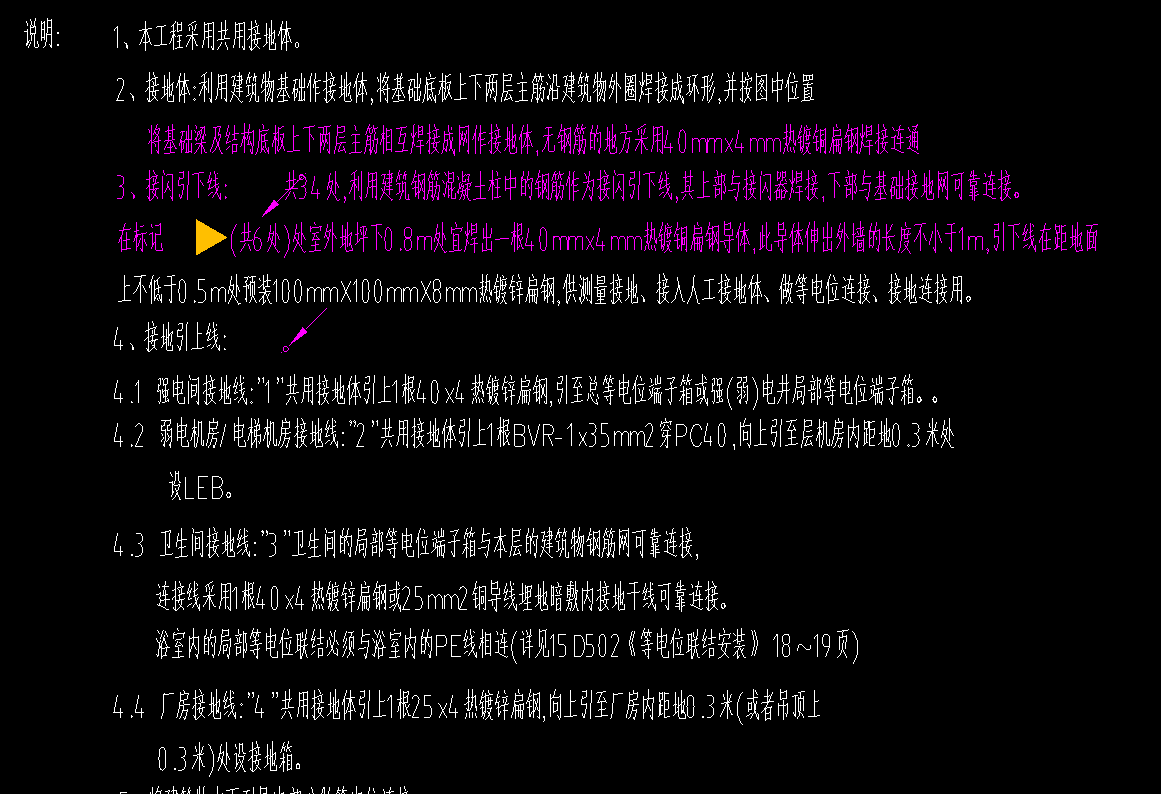

  3、接地电阻在你的截图上没看到，你自己查一下设计说明，一般是1/4/10欧姆

  点赞0

  回复 0

  举报

  我的回答

  提交 取消
  回复
•

  筑业小筑老师铂金专家

  2026-07-21 18:28:38

  电气接地装置隐蔽工程检查记录是建筑工程中重要的质量文件，用于记录接地装置在隐蔽前的施工情况、测试数据及验收结果。以下是标准模板及填写要点，供参考：
  ---

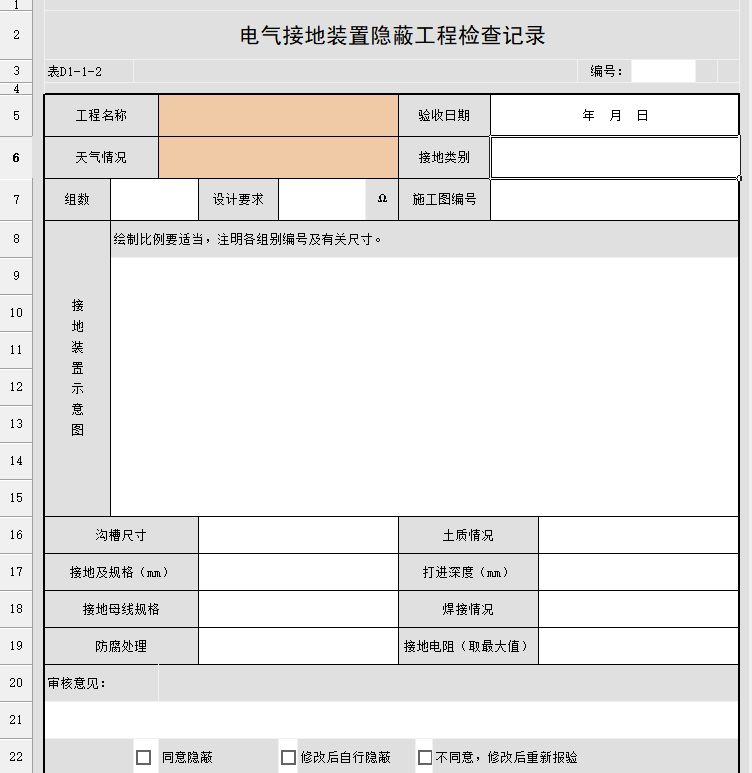

  ### **电气接地装置隐蔽工程检查记录表**
  | 工程名称 | [填写工程全称] | 施工单位 | [填写施工单位名称] |
  |----------------|---------------------|----------------|-------------------------|
  | 分项工程名称 | 接地装置安装 | 隐蔽部位 | [如：基础接地网/防雷引下线] |
  | 施工图号 | [图纸编号] | 隐蔽日期 | [年/月/日] |
  | 检查依据 | GB 50303-2015《建筑电气工程施工质量验收规范》等 | | |
  #### **一、接地装置材料及规格**
  | 材料名称 | 规格型号 | 数量 | 材质 | 备注 |
  |--------------|--------------|--------|----------|----------|
  | 接地极 | [如：L50×50×5角钢] | [根数] | 热镀锌 | 长度≥2.5m |
  | 接地母线 | [如：-40×4扁钢] | [米数] | 热镀锌 | 埋深≥0.8m |
  | 焊接材料 | [如：E43焊条] | [kg] | 低碳钢 | 焊缝饱满 |
  #### **二、隐蔽前检查内容**
  1. **接地体埋设位置**：□符合设计图纸 □与管线间距≥1.5m
  2. **埋设深度**：实测____m（设计≥0.8m）
  3. **接地体连接**：□焊接牢固 □搭接长度≥2倍扁钢宽度（或6倍圆钢直径）
  4. **防腐处理**：□焊接处涂沥青漆 □镀锌层完好
  5. **接地电阻测试**：实测值____Ω（设计值≤____Ω）
  6. **其他**：□无遗漏接地体 □与基础钢筋连接可靠
  #### **三、测试记录**
  | 测试点编号 | 测试位置 | 接地电阻值（Ω） | 测试仪器 | 测试人 |
  |----------------|--------------|---------------------|--------------|------------|
  | 1 | [如：A轴/1轴] | 0.8 | ZC-8接地电阻测试仪 | [姓名] |
  | 2 | [如：B轴/2轴] | 0.9 | 同上 | [姓名] |
  #### **四、验收结论**
  - □ 经检查，接地装置安装符合设计及规范要求，同意隐蔽。
  - □ 存在问题：________________________，整改后复验合格。
  | 施工单位 | 监理单位 | 建设单位 |
  |--------------|--------------|--------------|
  | 项目负责人：____ | 监理工程师：____ | 项目负责人：____ |
  | （盖章） | （盖章） | （盖章） |
  | 日期：____ | 日期：____ | 日期：____ |
  ---
  ### **填写注意事项**
  1. **数据真实性**：接地电阻值需现场实测，设计值通常为≤1Ω（防雷接地）或≤4Ω（工作接地）。
  2. **隐蔽部位**：明确标注是基础接地网、防雷引下线、设备接地等。
  3. **焊接要求**：搭接长度需符合规范（扁钢≥2倍宽度，圆钢≥6倍直径），双面焊。
  4. **防腐处理**：焊接处必须涂刷防腐漆（如沥青漆），镀锌层破损处需补涂。
  5. **签字盖章**：需施工单位、监理单位、建设单位三方签字盖章，缺一不可。
  ### **常见问题及整改**
  - **问题1**：接地电阻超标 → 增加接地极数量或延长接地母线。
  - **问题2**：焊接不饱满 → 补焊并重新防腐处理。
  - **问题3**：埋深不足 → 加深至设计深度（≥0.8m）。
  ---
  如果需要针对具体工程（如住宅、厂房、变电站）的定制模板或填写示例，请提供更多细节，我可进一步协助。
