无混凝土挡土墙相关评定表

在筑业公路版软件中没有混凝土挡土墙的相关评定表

我要回答

邀请别人回答

全部回答

米雪艳铂金专家

2026-07-31 14:02:42

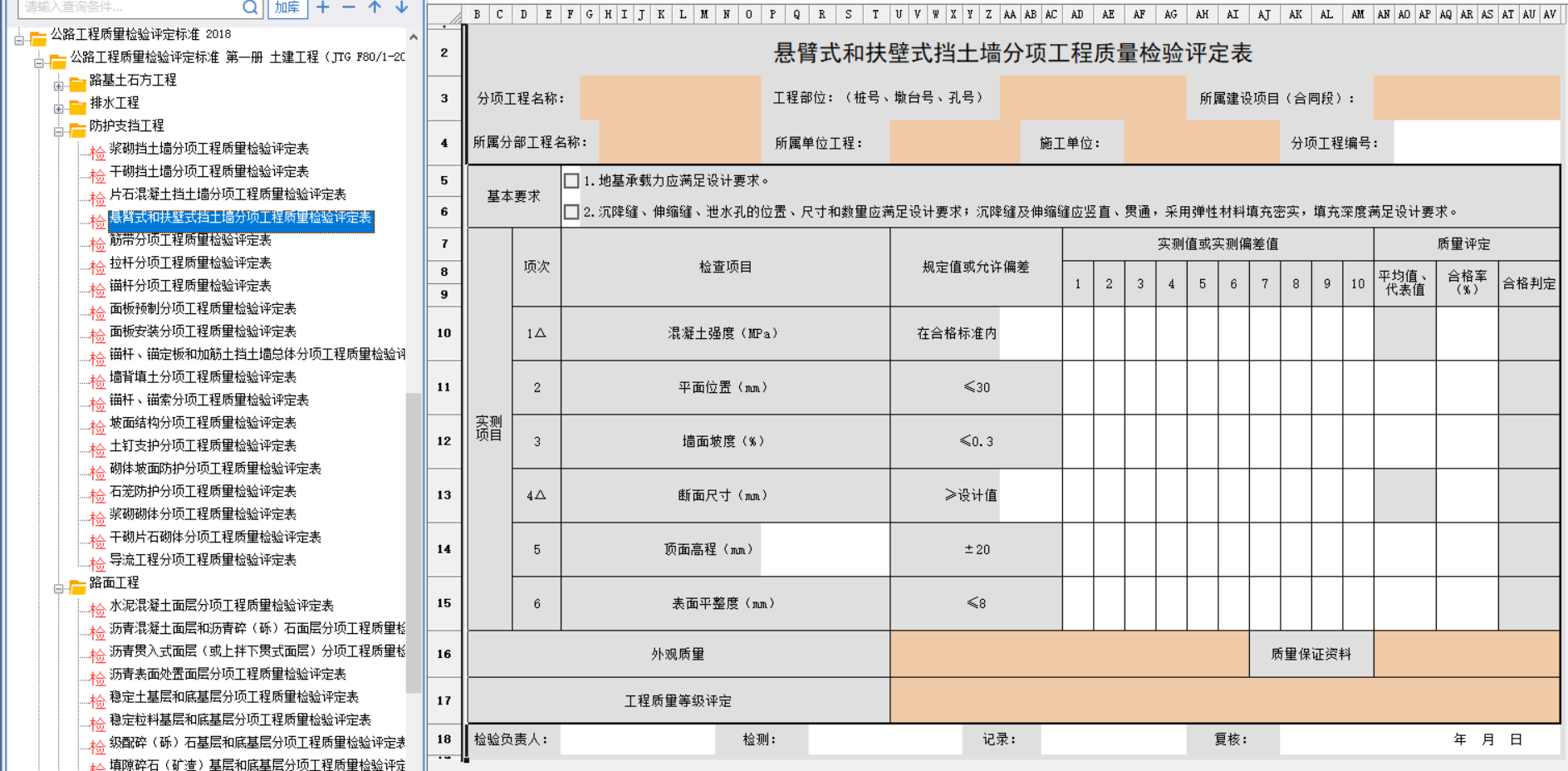

挡土墙是悬臂式和扶壁式挡土墙的话，用悬臂式和扶壁式挡土墙分项工程质量检验评定表

点赞0

回复 1

举报

我的回答

提交取消

回复
全部回复
- zypagppua8ksmqt7白银专家

  2026-07-31 14:50:08

  现在我做的公路资料里面是混凝土挡墙，挡墙中没有钢筋，我在软件里找不到相关表格，也没有模板的评定表

  回复

  回复
- what is your name

  2019-08-29 08:23:56

  what is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your name

  回复

  回复
筑业小筑老师铂金专家

2026-07-31 12:04:30

在公路、市政或水利工程中，**无混凝土挡土墙**（通常指**浆砌片石挡土墙**、**干砌片石挡土墙**、**石笼挡土墙**或**生态袋挡土墙**等）的施工质量评定，通常使用**《砌体挡土墙质量检验评定表》**或**《石砌体挡土墙质量检验评定表》**。
由于您没有提供具体的工程行业标准（如公路、市政、水利），以下提供最常用的**公路工程（JTG F80/1-2017）**和**市政工程（CJJ 1-2008）**中关于浆砌片石挡土墙的评定表模板。
### 1. 公路工程（JTG F80/1-2017）浆砌片石挡土墙评定表
**表号：** 通常对应《公路工程质量检验评定标准第一册土建工程》中的 **表7.8.2-1 砌体挡土墙质量检验评定表**
| 项次 | 检查项目 | 规定值或允许偏差 | 检查方法和频率 | 实测值或偏差值 | 得分 |
| :--- | :--- | :--- | :--- | :--- | :--- |
| 1 | **砂浆强度(MPa)** | 在合格标准内 | 按附录F检查 | | |
| 2 | **平面位置(mm)** | 50 | 经纬仪：每20m检查墙顶外边线3点 | | |
| 3 | **顶面高程(mm)** | ±20 | 水准仪：每20m检查1点 | | |
| 4 | **竖直度或坡度(%)** | 0.5 | 吊垂线：每20m检查2点 | | |
| 5 | **断面尺寸(mm)** | 不小于设计 | 尺量：每20m量2个断面 | | |
| 6 | **底面高程(mm)** | ±50 | 水准仪：每20m检查1点 | | |
| 7 | **表面平整度(mm)** | 20 | 2m直尺：每20m检查3处，每处检查竖直和墙长两个方向 | | |
| **外观鉴定** | 1. 砌体表面平整，砌缝完好，无开裂现象，勾缝平顺、无脱落。
2. 泄水孔坡度向外，无堵塞现象。
3. 沉降缝整齐垂直，上下贯通。 | | | | |
| **质量保证资料** | 1. 水泥、砂、石等原材料合格证及试验报告。
2. 砂浆配合比及强度试验报告。
3. 地基承载力检验报告。
4. 隐蔽工程验收记录。 | | | | |
| **评定结果** | 实测项目得分：______；外观扣分：______；资料扣分：______；**质量等级：______** | | | | |
---
### 2. 市政工程（CJJ 1-2008）浆砌石挡土墙评定表
**表号：** 通常对应《城镇道路工程施工与质量验收规范》中的 **表6.8.1 砌体挡土墙质量检验标准**
| 项目 | 允许偏差(mm) | 检验频率 | 检验方法 | 实测值 | 评定 |
| :--- | :--- | :--- | :--- | :--- | :--- |
| **轴线位置** | 20 | 每20m挂线量测 | 经纬仪 | | |
| **顶面高程** | ±15 | 每20m用水准仪测1点 | 水准仪 | | |
| **断面尺寸** | 不小于设计值 | 每20m量测2个断面 | 尺量 | | |
| **墙面垂直度** | 0.5%H且≤30mm | 每20m用垂线量测2点 | 垂线 | | |
| **墙面平整度** | 30 | 每20m用2m直尺量测3处 | 2m直尺 | | |
| **基底高程** | ±20 | 每20m用水准仪测1点 | 水准仪 | | |
| **泄水孔间距** | ±20 | 每20m量测 | 尺量 | | |
| **沉降缝宽度** | ±5 | 每道缝量测 | 尺量 | | |
---
### 3. 如何获取标准表格（推荐）
由于不同项目、不同监理单位对表格格式要求可能略有差异，建议您通过以下方式获取最准确的表格：
1. **使用专业软件：** 如 **筑业云**、**恒智天成**、**品茗** 等工程资料软件，直接搜索“挡土墙”或“砌体”，软件会自动生成符合当地标准的表格。
2. **向项目部资料员索取：** 项目上通常有统一的**检验批划分方案**和**表格模板**。
3. **参考标准规范：** 下载对应行业标准（如JTG F80/1-2017）的PDF，直接复制附录中的表格。
### 特别提示：
- 如果是**干砌片石挡土墙**，通常没有“砂浆强度”这一项，且允许偏差值会更大。
- 如果是**石笼挡土墙**，则属于**柔性结构**，评定标准完全不同，通常参考《水利水电工程单元工程施工质量验收评定标准》或相关生态防护规范。
如果您需要针对**特定行业（如水利、铁路）**或**特定类型（如石笼、生态袋）**的表格，请补充说明，我可以为您提供更精确的模板。
