能帮忙对图纸加上轴网吗？用于检验批报验部位

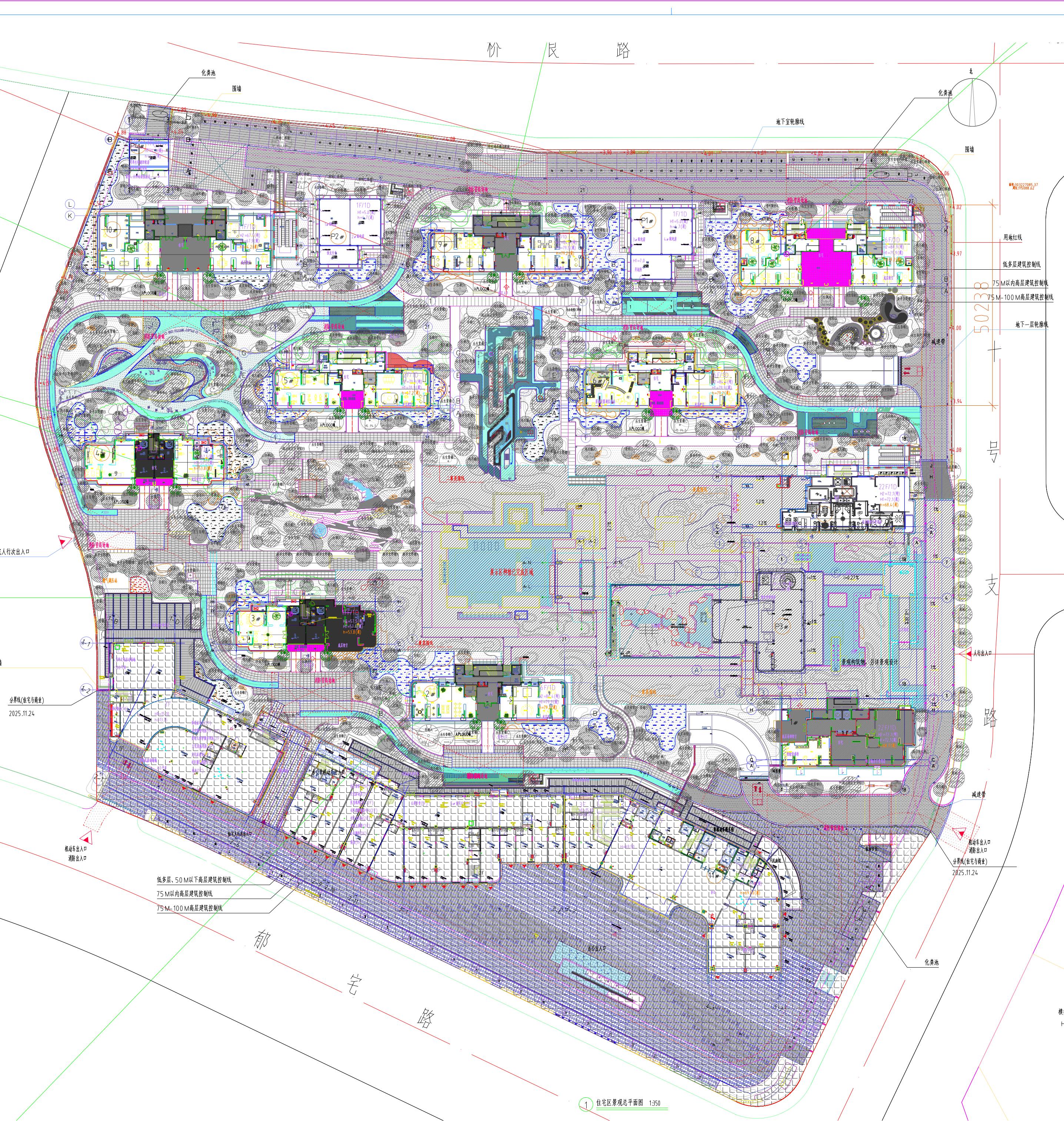

能帮忙对图纸加上轴网吗？用于检验批报验部位（已压缩）LP-100 住宅区景观总平面图-20251231_01.jpg

我要回答

邀请别人回答

收藏

全部回答

  • 筑业小筑老师铂金专家

    2026-08-05 11:17:13

    您好！关于在图纸上添加轴网用于检验批报验部位，我理解您需要的是在施工图纸上标注轴线，以便在检验批资料中准确填写部位（如“①-③轴/A-C轴”）。不过，作为AI助手，我无法直接操作CAD或绘图软件为您修改图纸文件。但我可以为您提供以下解决方案和操作步骤，帮助您高效完成：
    ---
    ### **1. 手动添加轴网的方法（推荐）**
    如果您有CAD图纸（.dwg格式），可以按以下步骤操作：
    - **打开图纸**：使用AutoCAD或浩辰CAD等软件。
    - **绘制轴网**：
    - 使用 `LINE` 或 `XLINE` 命令绘制水平和垂直轴线。
    - 使用 `DIMLINEAR` 或 `DIMALIGNED` 标注轴线间距。
    - 使用 `TEXT` 或 `MTEXT` 添加轴号（如①、②、③...）。
    - **对齐图纸**：确保轴线与图纸中的柱、墙等构件对齐。
    - **保存为模板**：完成后保存为“带轴网图纸.dwg”，后续可直接调用。
    **注意**：如果图纸已有轴网但未显示，可检查图层是否被隐藏（输入 `LAYER` 命令查看）。
    ---
    ### **2. 使用专业插件或工具（高效）**
    - **天正建筑/浩辰建筑插件**：这些插件内置“轴网绘制”功能，可一键生成标准轴网，并自动标注轴号。
    - **在线工具**：部分网站（如“图纸通”）支持上传图纸后在线添加轴网，但需注意文件安全。
    ---
    ### **3. 检验批报验部位填写示例**
    添加轴网后，在检验批表格中填写部位时，格式通常为：
    - **示例**：`①-③轴交A-C轴（一层柱/梁/板）`
    - **说明**：轴线范围需与图纸标注一致，确保监理或质检人员能快速定位。
    ---
    ### **4. 如果图纸是PDF或图片格式**
    - **使用PDF编辑器**：如Adobe Acrobat Pro，添加“直线”和“文本框”模拟轴网。
    - **手绘标注**：打印图纸后手动绘制轴网，再扫描为电子版。
    ---
    ### **5. 需要我进一步协助？**
    - 如果您有具体图纸（如CAD文件），可以描述图纸内容（如“某办公楼二层结构图”），我可以帮您规划轴网布局（如开间、进深尺寸）。
    - 如果您需要检验批表格模板，我可以提供标准格式。
    ---
    希望以上方法能帮到您！如果操作中遇到具体问题，欢迎随时补充细节，我会尽力提供更精准的指导。
