水利水平定向钻检验表与验收表

求水平定向钻检验表与验收表

我要回答

邀请别人回答

全部回答

筑业小筑老师铂金专家

2026-08-10 08:41:35

在水利工程中，水平定向钻（HDD）施工的检验与验收是确保管道安装质量、避免渗漏和结构破坏的关键环节。以下是针对水利工程水平定向钻的**检验表**与**验收表**的核心内容框架，供参考。实际使用时需结合具体工程规范（如《水利水电工程单元工程施工质量验收评定标准》SL 631-2012等）调整。
---
### 一、水利水平定向钻检验表（施工过程控制）
**检验表**主要用于施工过程中的质量跟踪，由施工方、监理方填写，记录每道工序的实测数据。
| **检验项目** | **检验内容与标准** | **检验方法** | **合格标准** | **检验结果** |
| :--- | :--- | :--- | :--- | :--- |
| **1. 导向孔施工** | 入土点/出土点坐标、高程 | 全站仪测量 | 偏差≤±0.5m（或设计要求） | □合格 □不合格 |
| | 导向孔轨迹偏差（水平/垂直） | 导向仪实时监测 | 水平偏差≤±0.3m，垂直偏差≤±0.2m | □合格 □不合格 |
| | 泥浆性能（密度、粘度、pH值） | 泥浆测试仪 | 密度1.05-1.25g/cm³，粘度30-50s，pH8-10 | □合格 □不合格 |
| **2. 扩孔施工** | 扩孔级数及直径 | 记录核对 | 每级扩孔直径增量≤100mm，最终孔径≥管道外径1.2倍 | □合格 □不合格 |
| | 扩孔速度与扭矩 | 设备仪表记录 | 扭矩≤设备额定值80%，速度均匀 | □合格 □不合格 |
| | 泥浆循环量 | 流量计 | 满足排渣要求，无塌孔迹象 | □合格 □不合格 |
| **3. 管道回拖** | 回拖力控制 | 拉力计 | 回拖力≤管道允许拉力（按管材计算） | □合格 □不合格 |
| | 管道防腐层完整性 | 电火花检测（100%） | 无漏点，电压按规范（如PE管≥15kV） | □合格 □不合格 |
| | 回拖速度 | 记录仪 | 匀速，速度≤0.5m/min（或设计要求） | □合格 □不合格 |
| **4. 泥浆处理** | 废浆排放合规性 | 现场检查 | 无外溢，经沉淀或固化处理 | □合格 □不合格 |
| **5. 安全与环保** | 施工区域围挡、警示标志 | 现场检查 | 符合安全规范 | □合格 □不合格 |
**检验结论**：□ 合格 □ 不合格（需整改后复检）
**签字**：施工员______ 质检员______ 监理工程师______ 日期______
---

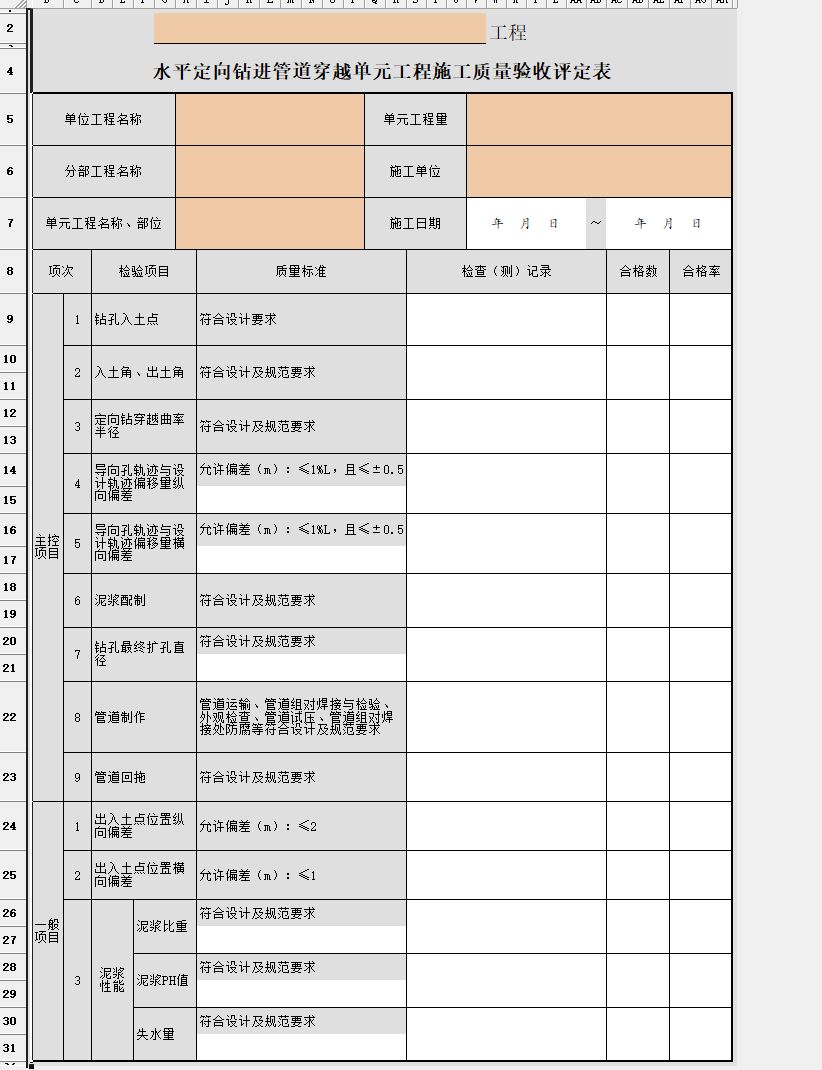

### 二、水利水平定向钻验收表（完工后最终验收）
**验收表**用于工程完工后，由建设单位、监理单位、施工单位共同对整体质量进行评定。
| **验收项目** | **验收内容与标准** | **验收方法** | **合格标准** | **验收结果** |
| :--- | :--- | :--- | :--- | :--- |
| **1. 管道位置与埋深** | 管道实际轴线与设计偏差 | 竣工测量（GPS/全站仪） | 水平偏差≤±0.5m，高程偏差≤±0.3m | □合格 □不合格 |
| | 管道最小覆土深度 | 测量 | ≥设计值（通常≥1.5m或满足抗浮要求） | □合格 □不合格 |
| **2. 管道外观与完整性** | 管道表面无划伤、变形、裂纹 | 目视+内窥镜（必要时） | 无损伤，防腐层无破损 | □合格 □不合格 |
| | 管道连接处（焊接/热熔）质量 | 无损检测（如超声波、X射线） | 符合《给水排水管道工程施工及验收规范》GB 50268 | □合格 □不合格 |
| **3. 功能性试验** | 水压试验（强度+严密性） | 按设计压力1.5倍试压，稳压30min | 无渗漏，压降≤0.05MPa | □合格 □不合格 |
| | 通球试验（清管） | 通球直径≥管道内径85% | 顺利通过，无卡阻 | □合格 □不合格 |
| **4. 泥浆与地层恢复** | 泥浆置换（如设计要求） | 检查置换记录 | 置换率≥95%，无残留泥浆 | □合格 □不合格 |
| | 地表沉降/隆起监测 | 水准仪测量 | 沉降≤10mm，隆起≤5mm（或设计要求） | □合格 □不合格 |
| **5. 资料完整性** | 施工记录、检验报告、影像资料 | 资料审查 | 齐全、真实、签字完整 | □合格 □不合格 |
**验收结论**：□ 合格 □ 不合格（需整改）
**验收组签字**：建设单位______ 监理单位______ 施工单位______ 设计单位______ 日期______
---
### 三、注意事项
1. **标准引用**：水利工程中，水平定向钻验收可参考《水利水电工程单元工程施工质量验收评定标准——堤防工程》（SL 634-2012）或《水平定向钻法管道穿越工程技术规程》（CECS 382：2014）。
2. **关键控制点**：
- **导向孔精度**：直接影响最终位置，需每10m记录一次轨迹。
- **回拖力**：超过管材屈服强度会导致管道变形，需实时监控。
- **防腐层检测**：水利管道常埋于地下水位以下，漏点可能导致腐蚀穿孔。
3. **特殊工况**：若穿越河流、堤防，需增加**堤防沉降监测**、**河床变形监测**等专项验收项。
---
如果需要**Excel模板**或**具体工程案例的检验表**，可进一步说明（如管道材质、穿越长度、地质条件等），我可以提供更针对性的内容。
