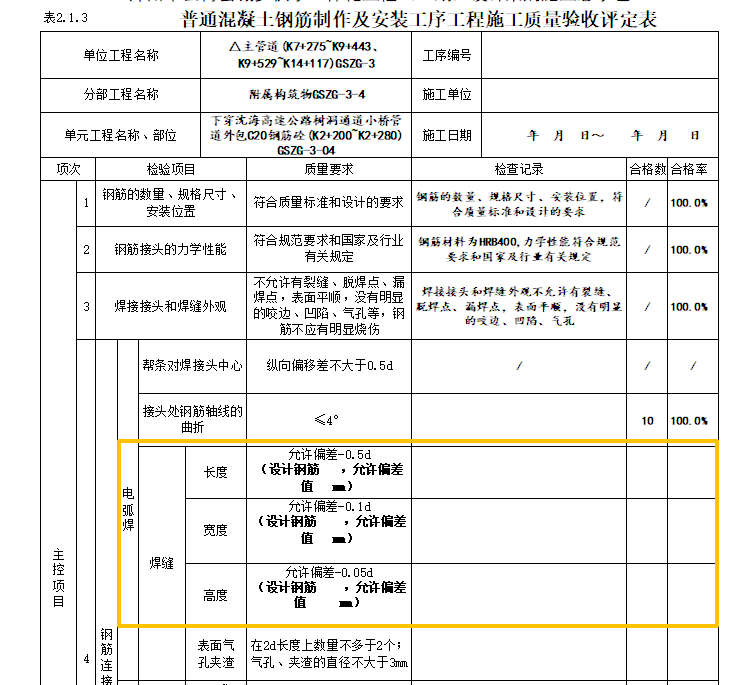

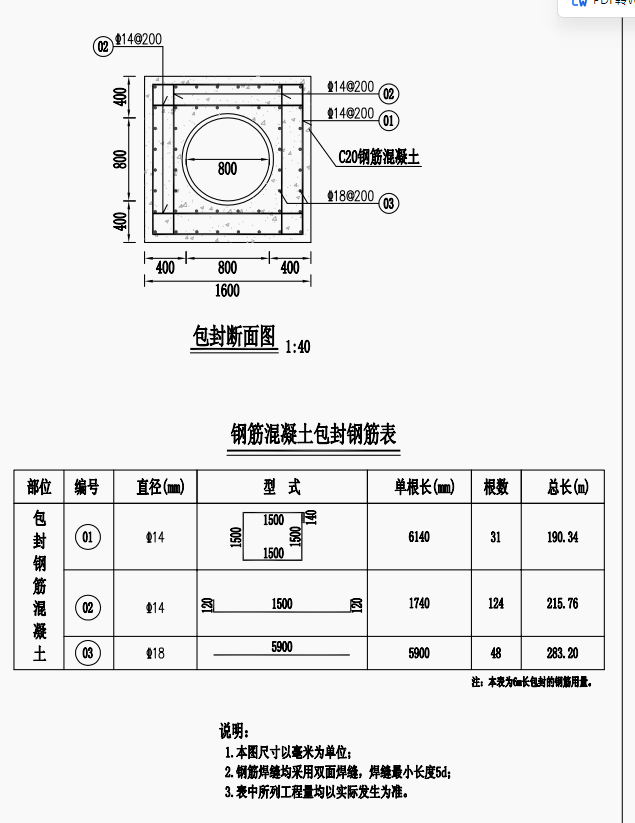

  根据您提供的图纸说明（双面焊缝，焊缝最小长度5d），钢筋焊接的焊缝尺寸计算主要依据**钢筋直径（d）** 和**焊接规范**。以下是具体计算方法和注意事项：
  ---
  ### 一、焊缝长度计算（核心）
  - **双面焊缝**：每面焊缝长度 ≥ **5d**（d为钢筋直径）
  - **总有效长度**：双面焊接时，两侧焊缝长度之和 ≥ **10d**（但规范要求每面单独满足5d，而非总和）
  **示例**：
  若钢筋直径 d = 20mm
  - 单面焊缝长度 ≥ 5 × 20 = **100mm**
  - 双面焊接时，每面焊缝长度均需 ≥ 100mm（总长200mm）
  ---
  ### 二、焊缝宽度与高度（非图纸明确时参考规范）
  图纸未明确时，按 **《钢筋焊接及验收规程》（JGJ 18-2012）** 执行：
  | 参数 | 要求（双面搭接焊） |
  |------------|-----------------------------------|
  | **焊缝宽度** | ≥ 0.7d（且 ≥ 8mm） |
  | **焊缝高度** | ≥ 0.3d（且 ≥ 4mm） |
  **示例**（d=20mm）：
  - 宽度 ≥ 0.7×20 = 14mm
  - 高度 ≥ 0.3×20 = 6mm
  ---
  ### 三、实际施工注意事项
  1. **焊缝长度测量**：从焊缝起点到终点（不包括引弧、收弧弧坑）。
  2. **双面焊要求**：两侧焊缝需**对称施焊**，避免偏焊导致受力不均。
  3. **最小长度限制**：若5d计算结果小于规范最小长度（如d=10mm时5d=50mm，但规范要求≥80mm），需取较大值。
  4. **图纸优先**：若图纸另有标注（如“焊缝长度≥200mm”），以图纸为准。
  ---
  ### 四、常见问题解答
  **Q：双面焊是否允许单面焊缝长度不足5d？**
  A：**不允许**。双面焊要求每面焊缝均≥5d，否则视为不合格。
  **Q：如何检查焊缝尺寸？**
  A：用焊缝尺（卡尺）测量宽度、高度；用钢尺测量长度，并记录在隐蔽工程验收记录中。
  ---
  ### 五、总结计算表（供现场使用）
  | 钢筋直径 d (mm) | 单面焊缝长度 (mm) | 双面焊缝每面长度 (mm) | 焊缝宽度 (mm) | 焊缝高度 (mm) |
  |----------------|------------------|----------------------|--------------|--------------|
  | 12 | 60 | 60 | ≥8.4 | ≥4 |
  | 16 | 80 | 80 | ≥11.2 | ≥4.8 |
  | 20 | 100 | 100 | ≥14 | ≥6 |
  | 25 | 125 | 125 | ≥17.5 | ≥7.5 |
  **注意**：若d≤10mm，需按规范最小长度（如80mm）执行，而非5d。
  ---
  建议您将上述数据与图纸、监理确认后实施。如有特殊要求（如抗震等级、受力类型），需进一步调整。
