怎么数风管系统

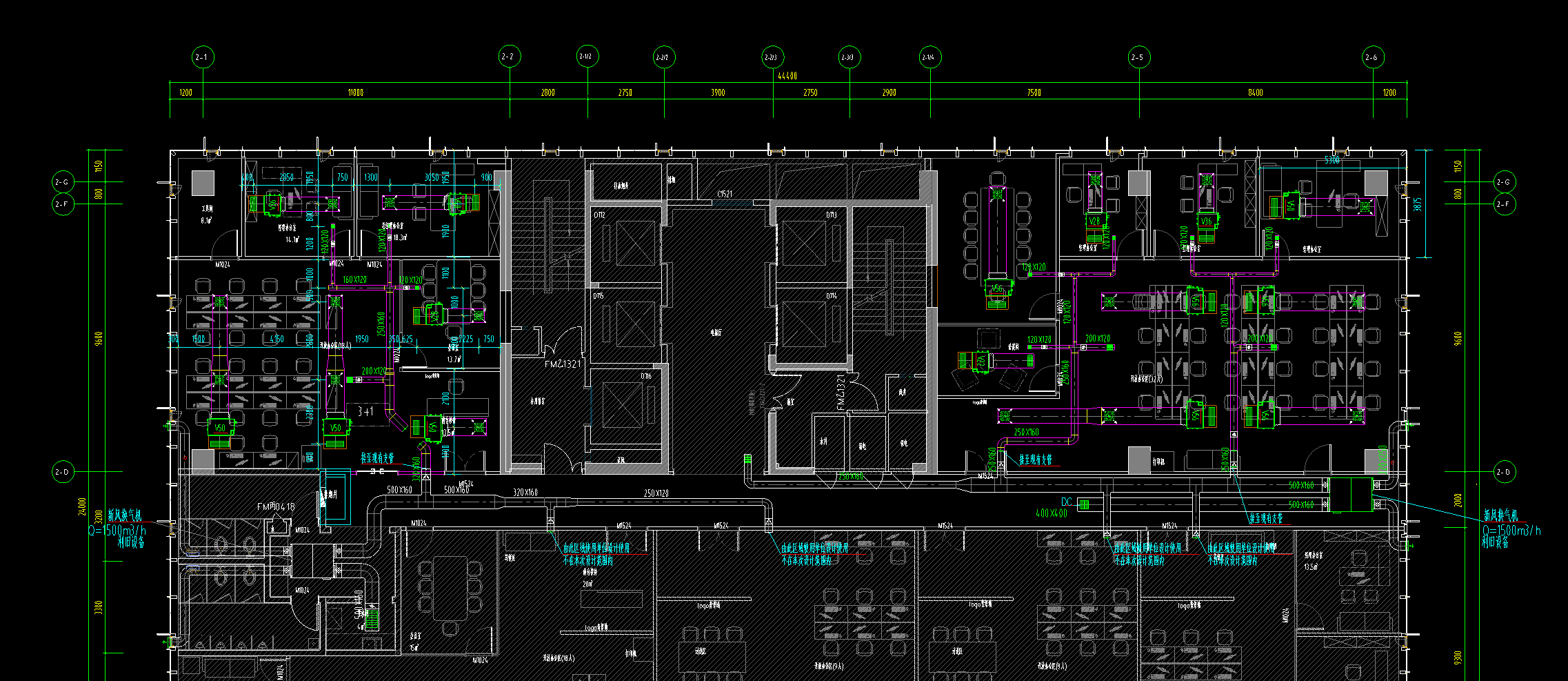

请问这种怎么数风管系统的数量

我要回答

邀请别人回答

全部回答

周路路铂金专家

2026-08-22 13:46:48

0.51 复制打开抖音，看看【筑业软件的作品】风管系统安装的检验批容量资料员跟我学做... https://v.douyin.com/MZT5u-dA12M/ :9pm i@p.QK Gvs:/ 02/21
可以看看这个视频哦

点赞0

回复 0

举报

我的回答

提交取消

回复
机电张工铂金专家

2026-08-22 12:06:46

不知道你说的系统是那种口径，我就按照我的常规思路说一下吧：
1、按照分部子分部，一般是按照送风、排风、防排烟、舒适性空调等划分系统；
2、如果是在同一个分部下边再划分系统，比如排风系统下边在细分的话，那么一般是按照风机设备划分，一般一个子系统是由一台风机（也有个别系统双风机）以及相应的风阀风管风口百叶等组成。

点赞0

回复 0

举报

我的回答

提交取消

回复
筑业小筑老师铂金专家

2026-08-22 11:50:56

您好，很高兴为您解答。数风管系统（通常指在图纸上统计风管工程量）是暖通预算和施工中的关键步骤。核心方法是**按材质、按形状、按规格、按厚度**分类统计，并区分**风管本身**和**管件（弯头、三通等）**。
以下是具体的操作步骤和技巧：
### 一、准备工作
1. **拿到图纸**：需要暖通专业的**平面图**、**系统图**（或轴测图）以及**设计说明**。
2. **明确规则**：确认计价规则（如国标《通风与空调工程施工质量验收规范》GB50243或地方定额）。通常风管按**展开面积**（平方米）计算，管件（弯头、三通、变径）的工程量已包含在风管直管段长度内（即按**中心线长度**计算），不单独算面积，但需要统计数量用于计价或制作。
### 二、核心步骤：按“三要素”分类统计
#### 1. 按材质分类
- **镀锌钢板风管**：最常见，用于一般通风、空调系统。
- **不锈钢风管**：用于厨房排油烟、有腐蚀性环境。
- **玻璃钢风管**：用于防腐蚀、防潮环境。
- **复合风管**（如酚醛、玻纤）：用于空调送风。
- **柔性风管**：用于末端连接。
#### 2. 按形状分类
- **矩形风管**：最常见，用长边×短边表示（如 1000×400）。
- **圆形风管**：用直径表示（如 D500）。
#### 3. 按规格（尺寸）和厚度分类
- **矩形风管**：按长边尺寸划分（如 ≤320mm、320-630mm、630-1000mm、1000-2000mm、≥2000mm）。
- **圆形风管**：按直径划分。
- **钢板厚度**：根据风管尺寸和系统压力（低压、中压、高压）确定。例如，长边≤320mm的矩形风管，低压系统用0.5mm厚钢板；长边1000-2000mm，低压系统用1.0mm厚钢板。**不同厚度的风管单价不同，必须分开统计。**
### 三、具体统计方法（以矩形风管为例）
#### 方法一：手工计算（适合小项目或核对）
1. **在平面图上逐段量取**：用比例尺或CAD测量工具，量出每段风管的**中心线长度**（从三通中心到弯头中心，或从设备接口到三通中心）。
2. **记录数据**：制作表格，列出“规格（长×宽）”、“长度（m）”、“数量（段）”、“展开面积（m²）”。
3. **计算面积**：
- **矩形风管面积** = 2 × (长边 + 短边) × 中心线长度
- **圆形风管面积** = π × 直径 × 中心线长度
4. **汇总**：按规格和厚度汇总总长度和总面积。
#### 方法二：利用CAD软件（推荐，效率高）
1. **使用“长度统计”或“面积统计”命令**：在CAD中，用`PL`（多段线）或`LI`（列表）命令选中所有同规格的风管线段。
2. **使用插件**：很多暖通插件（如天正、鸿业）有“风管统计”功能，可以自动识别风管图层，按规格、厚度、材质分类统计长度和面积，并生成表格。
3. **手动测量**：用`DI`（距离）命令测量每段长度，手动记录。
### 四、管件（弯头、三通、变径、天圆地方）的统计
- **计价规则**：在定额中，风管直管段长度已包含管件所占长度（即按中心线长度计算），所以**管件不单独计算面积**。
- **但需要统计数量**：
- **用于制作**：工厂或现场制作需要知道每种管件的数量、规格、角度。
- **用于计价**：有些定额或合同会单独列出管件制作安装费，或按“个”计价。
- **统计方法**：在图纸上逐个标记，按类型（弯头、三通、变径、四通、天圆地方）和规格（如 1000×400 弯头、800×500 变 500×400 三通）分类统计。
### 五、注意事项（避坑指南）
1. **区分系统**：不同系统（送风、排风、排烟、空调）的风管材质、厚度、防火要求不同，必须分开统计。
2. **注意标高**：风管标高不同时，立管（垂直段）的长度也要计算。立管长度 = 两个水平管中心线标高差。
3. **阀门、风口、消声器**：这些是**部件**，不是风管本身。它们需要单独统计数量（按“个”或“台”），不计算在风管面积内。
4. **法兰、吊托支架**：通常不单独计算，其费用已包含在风管安装定额中。
5. **检查设计说明**：确认风管材质、厚度、连接方式（法兰连接、共板法兰、插条连接等），这些会影响单价。
6. **复核**：统计完成后，用总长度乘以平均周长估算总面积，与逐段累加的结果对比，看是否合理。
### 六、总结：一个实用的统计表格模板
| 序号 | 系统名称 | 材质 | 形状 | 规格 (长×宽/直径) | 钢板厚度 (mm) | 中心线长度 (m) | 展开面积 (m²) | 备注 |
| :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- |
| 1 | 送风系统 | 镀锌钢板 | 矩形 | 1000×400 | 1.0 | 25.6 | 71.68 | |
| 2 | 送风系统 | 镀锌钢板 | 矩形 | 800×500 | 1.0 | 18.3 | 47.58 | |
| 3 | 排烟系统 | 镀锌钢板 | 矩形 | 1200×600 | 1.2 | 12.0 | 43.20 | 高压系统 |
| ... | ... | ... | ... | ... | ... | ... | ... | ... |
| **合计** | | | | | | **XX** | **XX** | |
**最后建议**：如果是初学者，建议先用**手工方法**做一个小项目，理解原理；熟练后，务必使用**CAD插件**或**专业算量软件**（如广联达、算王等），效率能提升10倍以上。
希望这个回答对您有帮助！如果还有具体问题（比如如何区分低压/中压/高压系统，或如何计算异形管件），欢迎继续提问。
