定向钻管道报验需要做哪些资料

首页 > 有问必答 > 问题详情

本周热点问题

zygj6f9yx6be6jz4

2026-08-26 16:10:28

市政资料 271 陕西西安市 1币

定向钻管道报验需要做哪些资料

我要回答

邀请别人回答

全部回答

孟姣白银专家

2026-08-29 14:33:07

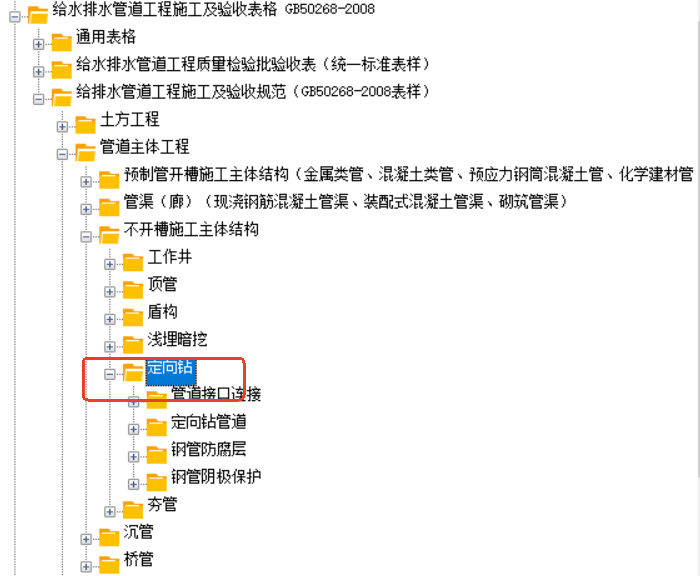

陕西资料规程没有定向钻相关表格，参考监理建议是否采用国标市政表格

点赞0

回复 0

举报

我的回答

提交取消

回复
筑业小筑老师铂金专家

2026-08-26 17:29:11

定向钻（水平定向钻）施工的管道报验资料，通常需要遵循**《城镇燃气输配工程施工及验收规范》CJJ 33**、**《给水排水管道工程施工及验收规范》GB 50268**或**《油气输送管道穿越工程施工规范》GB 50424**等标准。具体资料清单需根据工程类型（燃气、给水、石油等）和当地质监站要求调整，但一般包括以下核心内容：
### 一、施工准备与过程控制资料
1. **施工组织设计/专项方案**（含定向钻穿越专项方案，需经专家评审）。
2. **图纸会审、设计交底记录**。
3. **测量放线记录**（入土点、出土点坐标、高程复核）。
4. **管材、管件、焊材等材料合格证、质量证明文件及进场复验报告**（如PE管需提供原料级别、SDR值等）。
5. **焊接工艺评定报告、焊接作业指导书**。
6. **焊工合格证（有效期内）**。
7. **管道焊接记录、焊缝外观检查记录、无损检测报告**（RT/UT/PAUT等，按设计要求比例）。
8. **防腐层检测记录**（如3PE防腐、环氧粉末涂层等，包括电火花检漏、厚度检测）。
9. **定向钻导向孔轨迹测量记录**（入土角、出土角、深度、水平偏差等）。
10. **扩孔记录**（扩孔级数、孔径、泥浆参数等）。
11. **回拖记录**（回拖力、扭矩、泥浆流量、回拖速度等）。
### 二、关键工序验收资料
12. **沟槽开挖验收记录**（如涉及工作坑、接收坑）。
13. **管道连接（焊接/热熔/电熔）接头质量验收记录**。
14. **管道回拖前检查记录**（管道外观、防腐层完好性、回拖设备状态）。
15. **回拖后管道位置复测记录**（实际埋深、水平位移、弯曲半径等）。
16. **泥浆配比及性能检测记录**（粘度、密度、失水量等，需符合环保要求）。
### 三、功能性试验与检测资料
17. **强度试验记录**（水压或气压试验，按设计压力及规范要求）。
18. **严密性试验记录**（气密性试验，通常为24小时稳压）。
19. **清管/吹扫记录**（如管道内需清洁）。
20. **管道防腐层完整性检测报告**（如PCM检测、ACVG检测等，用于回拖后检查）。
21. **管道位置探测报告**（如使用探地雷达或导向仪复测）。
### 四、质量验收与竣工资料
22. **隐蔽工程验收记录**（回拖前、回拖后各阶段）。
23. **分项/分部工程质量验收记录**（如管道安装、防腐、穿越等）。
24. **竣工图**（标注实际穿越轨迹、深度、障碍物位置等）。
25. **施工日志、影像资料**（关键节点照片/视频，如焊接、回拖过程）。
26. **材料/设备进场报验单**（含管材、阀门、弯头等）。
27. **工程变更联系单**（如有设计变更）。
### 五、注意事项
- **专项要求**：燃气管道需额外提供**燃气泄漏报警系统**、**阴极保护测试报告**（如设计有）。
- **环保资料**：泥浆处理方案、废浆外运记录（部分地区要求）。
- **第三方检测**：如设计有要求，需提供**第三方沉降观测报告**（穿越公路、铁路等）。
- **地方差异**：建议提前咨询当地质监站或档案馆，确认**归档目录**（如《江苏省市政工程施工技术文件管理规程》等）。
### 建议流程：
1. **开工前**：报审施工方案、材料、人员资质。
2. **施工中**：同步填写过程记录（焊接、导向、扩孔、回拖）。
3. **回拖后**：立即进行位置复测、防腐检测、强度/严密性试验。
4. **竣工后**：整理全套资料，申请验收。
如果需要更具体的表格模板（如《定向钻回拖记录表》《焊缝外观检查表》），可以告知工程类型（燃气/给水/石油），我可以提供示例格式。
