全部回答

•

  筑业小筑老师铂金专家

  2026-08-27 15:30:35

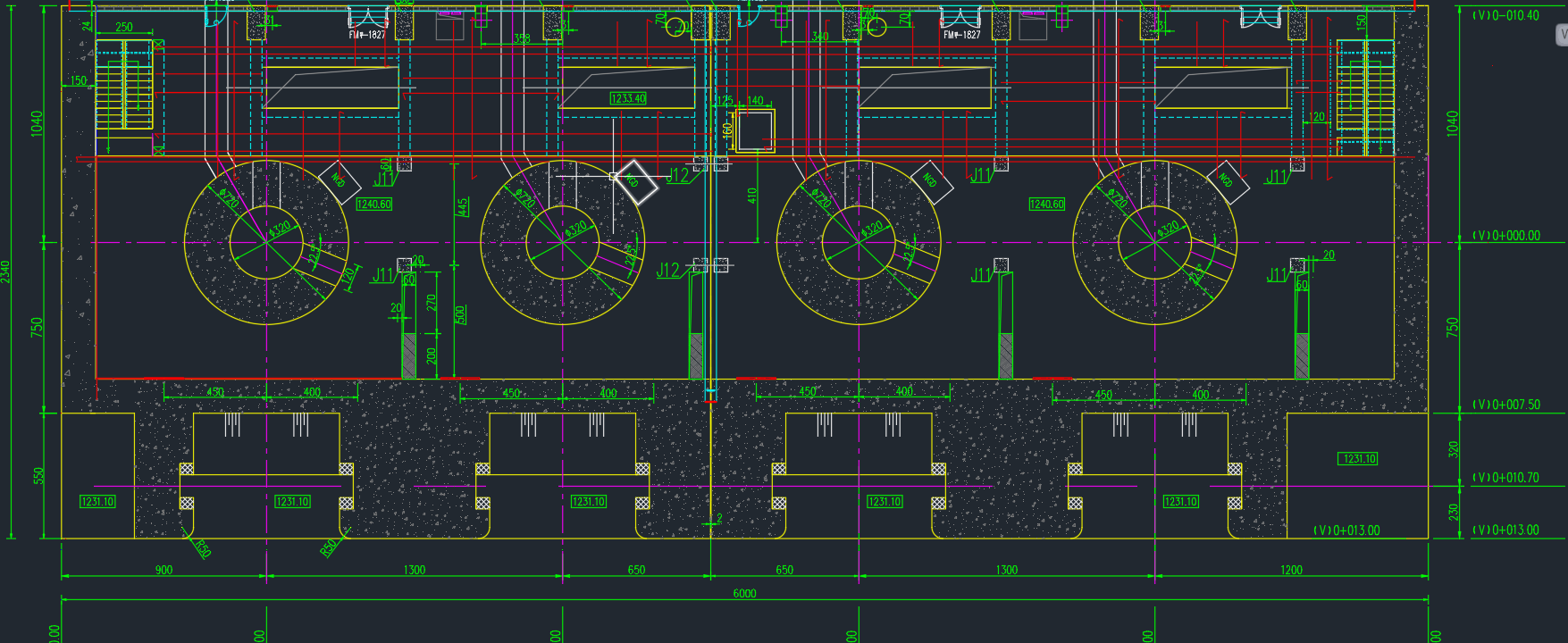

  针对水轮机层钢筋布置（无钢筋表），可按以下**常规构造原则**简单布置，重点满足受力与规范基本要求：
  ---
  ### 一、基础布置原则（无钢筋表时参考）
  1. **受力筋**（主筋）：
  - **直径**：通常采用 **Φ16~Φ25**（根据层厚，一般取Φ18~Φ22）。
  - **间距**：**150~200mm**（双向布置，板底/板顶均需）。
  - **方向**：沿水轮机层长边方向为受力方向，短边为分布筋（可同直径，间距放宽至200~250mm）。
  2. **分布筋**：
  - 直径：**Φ10~Φ14**（常用Φ12）。
  - 间距：**200~250mm**（与受力筋垂直布置）。
  3. **保护层厚度**：
  - 底部：**40~50mm**（接触水或潮湿环境取大值）。
  - 顶部：**30~40mm**（非直接接触水）。
  4. **附加钢筋**（关键部位）：
  - **孔洞周边**：每侧加设 **2~3根Φ16~Φ20** 加强筋，长度≥孔洞边长+40d。
  - **设备基础区域**：局部加密至 **Φ16@100~150**（双向）。
  - **转角/边缘**：设置 **Φ12@200** 的放射筋或U形筋。
  ---
  ### 二、简单布置步骤（无图纸时）
  1. **确定层厚**：假设为 **500~800mm**（常见水轮机层厚度）。
  2. **布置底层筋**：
  - 长向：**Φ20@180**（受力筋）。
  - 短向：**Φ12@200**（分布筋）。
  3. **布置顶层筋**：
  - 同底层，但间距可放宽至 **200mm**（若层厚≤600mm，可仅配单层筋）。
  4. **附加筋**：
  - 在预埋螺栓、管道孔、排水沟等位置，每侧加 **2根Φ16** 加强筋。
  5. **拉结筋**（若层厚≥500mm）：
  - 梅花形布置 **Φ8@400×400**，连接上下层钢筋网。
  ---
  ### 三、注意事项
  - **无钢筋表时**，优先按 **“大直径、小间距”** 原则（如Φ20@150）确保安全，避免过密导致施工困难。
  - **水轮机层常受振动**，建议在设备基座下增设 **Φ12@100** 的钢筋网片（范围≥基座外扩200mm）。
  - **所有钢筋**需满足 **锚固长度**（一般≥35d，d为钢筋直径），端部弯钩或直锚。
  - **若层厚＞1m**，需设置 **多层钢筋网**（如底部、中部、顶部各一层）。
  ---
  ### 四、示例（简单标注）
  ```
  底层筋：Φ20@180（长向） + Φ12@200（短向）
  顶层筋：Φ18@200（双向）
  附加筋：孔洞每侧2Φ16，L=孔洞边长+800mm
  拉结筋：Φ8@400×400（梅花形）
  保护层：底50mm，顶35mm
  ```
  ---
  **建议**：即使无钢筋表，也需根据 **水轮机重量、层厚、跨度** 调整直径和间距。若条件允许，可参考类似工程图纸或咨询结构工程师。
