市政有跨河的103米的框架涵，怎么划分布分项，用哪个规范下面的资料表格

首页 > 有问必答 > 问题详情

本周热点问题

tn20260109084610318

2026-08-29 16:48:18

市政资料 46 北京通州区 1币

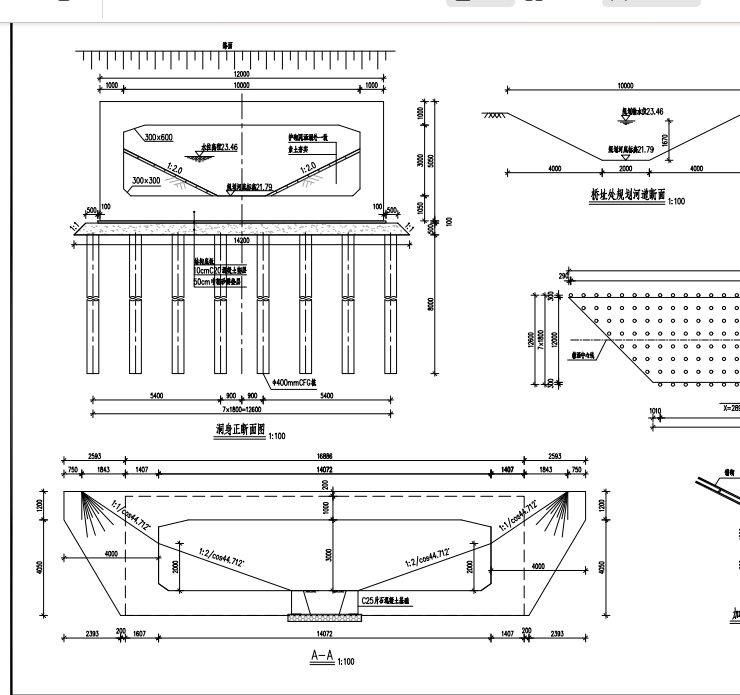

市政有跨河的103米的框架涵，怎么划分布分项，用哪个规范下面的资料表格

补充更正 2026-08-31 09:09:51

103米，不是103米

补充更正 2026-08-31 09:10:18

10乘以3米，不是103米

我要回答

全部回答

已采纳

筑业小筑老师铂金专家

2026-08-31 08:35:33

针对您提到的**103米跨河框架涵**（通常指箱涵或框架结构涵洞），属于**中型或大型涵洞工程**。在市政工程中，其**分部、分项工程划分**及**资料表格**应遵循以下规范：
### 一、核心规范依据
1. **《城市桥梁工程施工与质量验收规范》CJJ 2-2008**：这是最核心的规范。虽然名称是“桥梁”，但框架涵（特别是跨河、大跨径）在结构形式、施工工艺（如支架、模板、钢筋、混凝土、预应力）上与桥梁高度相似，**通常按桥梁工程的分部、分项体系进行划分**。
2. **《城镇道路工程施工与质量验收规范》CJJ 1-2008**：如果该涵洞位于道路下方，且主要功能是排水或通道，其附属工程（如台背回填、搭板、附属设施）可参考此规范。
3. **《给水排水管道工程施工及验收规范》GB 50268-2008**：如果该涵洞主要功能是排水（雨水、污水），其**主体结构**（箱涵）的划分可参考此规范中的“管道附属构筑物”章节，但**大跨径框架涵更推荐按桥梁规范**。
4. **《市政基础设施工程施工技术文件管理规定》（建城[2002]221号）**：规定了资料表格的通用格式和归档要求。
### 二、推荐的分部分项划分方案（按CJJ 2-2008桥梁规范）
对于103米跨河框架涵，建议按**桥梁工程**中的**涵洞**或**小型桥梁**进行划分。具体如下：
#### 1. 分部工程
- **地基与基础**：包括基坑开挖、地基处理、垫层、基础混凝土等。
- **下部结构**：包括涵台（墙身）、墩柱（如有）、盖梁（如有）、支座垫石等。
- **上部结构**：**这是核心**。包括框架涵的**顶板、底板、侧墙**（即箱体结构）的钢筋、模板、混凝土、预应力（如有）。
- **附属结构**：包括翼墙、锥坡、搭板、防水层、伸缩缝、台背回填、栏杆（如有）、照明（如有）等。
#### 2. 分项工程（以“上部结构”为例）
- **钢筋加工及安装**
- **模板及支架**
- **混凝土浇筑**
- **预应力张拉及压浆**（如果设计有）
- **箱体结构（整体）**：可作为一个分项，或拆分为底板、侧墙、顶板分别作为分项。
### 三、资料表格选用
#### 1. 首选表格系列：**CJJ 2-2008配套表格**
- **检验批质量验收记录**：使用《城市桥梁工程施工与质量验收规范》CJJ 2-2008附录中的表格。
- **地基与基础**：使用“地基与基础”相关表格。
- **钢筋**：使用“钢筋加工及安装检验批质量验收记录”。
- **模板**：使用“模板及支架检验批质量验收记录”。
- **混凝土**：使用“混凝土浇筑检验批质量验收记录”。
- **箱体结构**：使用“涵洞（或箱涵）检验批质量验收记录”（部分地方标准有专门表格，若无，则用“现浇混凝土结构”相关表格）。
- **分项工程质量验收记录**：对应上述检验批汇总。
- **分部工程质量验收记录**：对应地基、下部、上部、附属等分部。
#### 2. 备选表格系列：**GB 50268-2008配套表格**
- 如果当地质监站或档案馆要求按排水管道工程归档，可使用《给水排水管道工程施工及验收规范》GB 50268-2008附录中的表格。
- **主要表格**：`箱涵（或管道）地基处理检验批`、`箱涵（或管道）模板检验批`、`箱涵（或管道）钢筋检验批`、`箱涵（或管道）混凝土检验批`、`箱涵（或管道）结构检验批`。
#### 3. 通用表格（地方标准）
- 很多省市有**地方性市政工程资料管理规程**（如《江苏省市政工程施工资料管理规程》、《浙江省市政基础设施工程施工技术文件管理规程》等），这些规程会提供更细化的表格，例如“框架涵洞检验批质量验收记录”。**建议优先使用项目所在地的地方标准表格**。
### 四、关键注意事项
1. **跨径103米**：这个跨径已经很大，**不能简单按普通涵洞处理**。必须按**桥梁工程**的施工工艺（如支架预压、沉降观测、预应力张拉等）进行资料管理。检验批的划分应**按施工段（节段）** 进行，例如每10-20米为一个检验批。
2. **防水与止水**：跨河涵洞的防水至关重要。**防水层**、**施工缝（止水带）**、**变形缝**应单独作为分项工程或检验批，使用相应的防水、止水表格。
3. **地基处理**：如果涉及桩基（如灌注桩、预制桩），则需按桩基规范（JGJ 94-2008）划分分项，并填写桩基检验批表格。
4. **资料归档**：最终归档时，**分部工程**名称建议写为“涵洞工程”或“框架涵工程”，**子分部**按“地基与基础”、“下部结构”、“上部结构”、“附属结构”划分。
### 五、总结建议
| 项目 | 推荐方案 | 理由 |
| :--- | :--- | :--- |
| **核心规范** | **CJJ 2-2008** | 103米跨径属于大型结构，桥梁规范更全面、严格。 |
| **分部划分** | 地基与基础、下部结构、上部结构、附属结构 | 结构逻辑清晰，符合桥梁施工流程。 |
| **分项划分** | 钢筋、模板、混凝土、预应力、防水、止水等 | 按工序划分，便于质量控制。 |
| **资料表格** | **CJJ 2-2008附录表格** + **地方标准表格** | 确保表格有据可依，且符合当地归档要求。 |
**行动建议**：立即与项目**总监理工程师**和**建设单位**沟通，确认本项目资料归档的具体要求（是采用桥梁规范还是排水管道规范，或地方标准）。同时，查阅项目所在地的**市政工程资料管理规程**，获取最准确的表格样式。
