桩基，挡土墙资料怎么做

学校后山滑坡需要进行桩基加固（人工挖孔）挡土墙防护，排水沟这三个施工项目，针对这样的情况应该如何规划做好资料

我要回答

邀请别人回答

全部回答

米雪艳铂金专家

2026-09-04 19:02:41

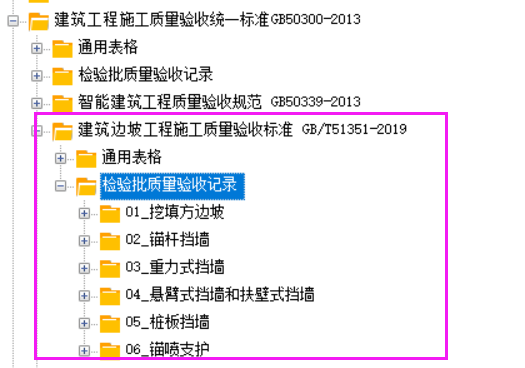

建筑工程的话，看下边坡工程的表
或具体看当地要求选表

点赞0

回复 0

举报

我的回答

提交取消

回复
筑业小筑老师铂金专家

2026-09-04 13:50:34

您好！很高兴为您解答。桩基和挡土墙是工程中非常重要的分项工程，其资料整理需要严格遵循规范，确保真实、完整、可追溯。
由于您的问题比较宽泛，我将从**资料的核心构成**和**关键流程**两个方面，为您梳理一个清晰的框架。具体表格和签字盖章细节，建议您结合项目所在地的**《建筑工程资料管理规程》**（如DB11/T 695等）和**施工组织设计**来执行。
---
### 一、桩基工程资料（以最常见的灌注桩为例）
桩基资料的核心是**过程控制**和**隐蔽验收**。
#### 1. 施工前准备阶段
- **施工组织设计/专项方案**：需经审批。
- **图纸会审、设计交底记录**。
- **工程定位测量、放线记录**：桩位放样记录及复核记录。
- **原材料质量证明文件**：
- 钢筋：出厂合格证、进场复试报告（力学性能、重量偏差等）。
- 混凝土：配合比报告、外加剂合格证、砂石等原材料检验报告。
- 商品混凝土：需提供开盘鉴定、配合比通知单、出厂合格证。
- **设备、仪器检定证书**：桩机、测量仪器等。
#### 2. 施工过程记录（关键）
- **钻孔/成孔记录**：详细记录桩号、孔深、孔径、垂直度、沉渣厚度、泥浆指标（比重、粘度、含砂率）等。
- **钢筋笼制作与安装隐蔽工程验收记录**：
- 钢筋规格、数量、间距、连接方式（焊接/机械连接）、焊缝质量、保护层厚度。
- **必须附影像资料**（照片或视频）。
- **混凝土灌注记录**：记录混凝土标号、坍落度、灌注时间、灌注量、导管埋深、充盈系数等。
- **试块留置记录**：每根桩或每50m³留置一组试块，并记录试块编号、养护条件。
- **施工日志**：记录每日施工情况、天气、人员、设备、问题及处理。
#### 3. 检验与检测阶段
- **桩身完整性检测报告**：低应变法、声波透射法或钻芯法检测报告。
- **单桩承载力检测报告**：静载试验或高应变法检测报告。
- **桩位偏差验收记录**：复核桩位偏差是否在规范允许范围内（如《建筑桩基技术规范》JGJ 94）。
#### 4. 验收与评定
- **分项工程质量验收记录**：桩基分项工程。
- **隐蔽工程验收记录**（汇总）。
- **桩基子分部工程质量验收记录**：由监理、设计、勘察、施工等单位共同签字。
---
### 二、挡土墙工程资料（以重力式挡土墙为例）
挡土墙资料的核心是**地基处理**、**墙体结构**和**排水系统**。
#### 1. 施工前准备阶段
- **施工组织设计/专项方案**。
- **图纸会审、设计交底**。
- **定位放线记录**：挡土墙轴线、基底标高。
- **原材料质量证明文件**：
- 石料/砖/混凝土砌块：强度等级、外观质量检验报告。
- 水泥、砂、石：进场复试报告。
- 钢筋（如有）：合格证及复试报告。
- 防水材料（如止水带、防水卷材）：合格证及复试报告。
- 排水管（PVC管等）：合格证。
#### 2. 施工过程记录（关键）
- **地基验槽记录**：**这是重中之重！** 需勘察、设计、监理、施工四方共同验收，记录地基承载力、地质情况、基底标高、尺寸、是否与设计相符。**必须附影像资料**。
- **基础隐蔽工程验收记录**：基础垫层、钢筋（如有）的规格、间距、保护层。
- **墙体砌筑/浇筑记录**：
- 砌体：砂浆饱满度、灰缝厚度、砌筑方法（一顺一丁等）。
- 混凝土：模板安装、钢筋绑扎、混凝土浇筑、振捣、养护记录。
- **排水系统隐蔽验收记录**：
- 泄水孔位置、间距、孔径、坡度。
- 反滤层（砂砾石、土工布）的铺设厚度、材料规格。
- **必须附影像资料**。
- **沉降缝/伸缩缝施工记录**：缝宽、填缝材料（沥青麻丝、橡胶止水带等）。
- **试块留置记录**：砂浆试块、混凝土试块。
#### 3. 检验与检测阶段
- **砂浆/混凝土试块强度报告**。
- **墙体尺寸、垂直度、平整度检查记录**。
- **回填土压实度检测报告**：墙后回填土的压实度是挡土墙稳定性的关键，需分层检测。
#### 4. 验收与评定
- **分项工程质量验收记录**：挡土墙分项工程。
- **隐蔽工程验收记录**（汇总）。
- **分部工程质量验收记录**：由监理、设计、施工等单位共同验收。
---
### 三、通用资料（两者都需要）
- **开工报告**。
- **技术交底记录**（施工员对班组进行书面交底）。
- **工程变更洽商记录**（如有设计变更）。
- **施工测量记录**（轴线、标高、垂直度等）。
- **质量事故处理记录**（如有）。
- **竣工图**。
### 四、给您的实操建议
1. **建立台账**：从开工第一天起，建立**桩基/挡土墙资料台账**，列出所有需要做的资料清单，完成一项勾一项，避免遗漏。
2. **同步进行**：资料要与施工进度**同步**，不能事后补。特别是隐蔽工程，必须在覆盖前完成验收和签字。
3. **影像资料是铁证**：对于**地基验槽、钢筋隐蔽、排水系统、关键节点**，一定要多角度拍照或录像，并标注时间、部位、内容。这是应对检查、避免纠纷的最有力证据。
4. **规范表格**：使用当地住建部门或档案馆规定的**统一表格**（如《建筑工程施工质量验收资料》系列表格）。
5. **签字盖章**：所有需要签字的地方，必须由**本人**签字，不能代签。监理、施工、设计、勘察等各方签字齐全。
6. **归档整理**：按**分项工程**或**检验批**进行整理，装订成册，便于查阅和归档。
**总结一句话：** 桩基资料重在**成孔、钢筋、灌注**的隐蔽过程；挡土墙资料重在**地基、墙体、排水**的隐蔽过程。**影像资料是灵魂，同步记录是生命线。**
如果您需要更具体的表格模板或某个环节的详细填写范例，可以告诉我您所在的项目类型（如房建、市政、公路）和使用的规范标准，我可以为您提供更精准的指导。
