关于屋面幕墙檐口的

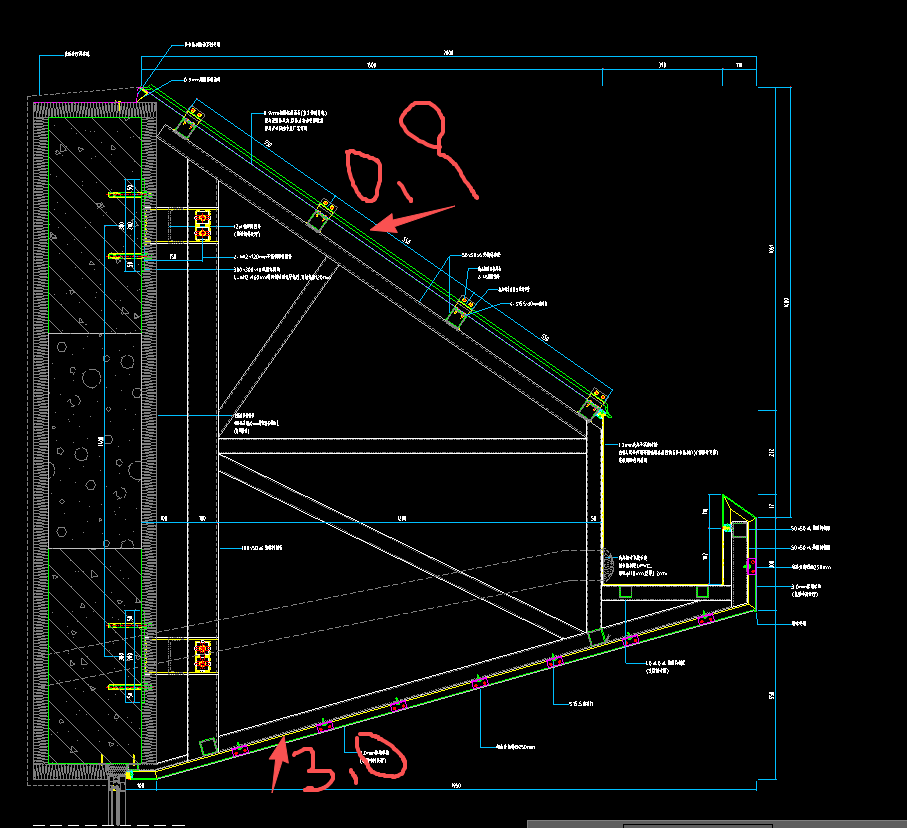

1、幕墙深化图纸里的这个屋面檐口底部是3.0厚铝板，中间是龙骨，上部是0.9后厚铝镁锰屋面板（图里我也标注了），那我这个金属幕墙和金属屋面检验批都做吗还是咋做呢？ 2、还有个情况龙骨喷了防火涂料的话做隐蔽就行吧，这檐口支撑龙骨又不属于钢结构吧

我要回答

邀请别人回答

全部回答

米雪艳铂金专家

2026-09-16 10:03:12

1、是的，做幕墙的检验批
2、龙骨做隐蔽，龙骨也在幕墙图上，一般不做钢结构的资料。
具体也可看下当地要求。

点赞0

回复 2

举报

我的回答

提交取消

回复
全部回复
- 艾合-新疆房建资料员白银专家

  2026-09-16 12:00:07

  上部我标的那个0.9厚铝镁锰做不做金属屋面的检验批老师

  回复

  回复

  米雪艳于2026-10-12 16:22:25 回复：您图纸不是幕墙的吗？是的话正常做金属幕墙检验批。或看当地要求。

  小小猪排酱中游于2019/09/23 23:18:56 回复： is your namewhat is your namewhat is your name
- what is your name

  2019-08-29 08:23:56

  what is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your name

  回复

  回复
筑业小筑老师铂金专家

2026-09-16 08:40:30

您好！关于“屋面幕墙檐口”，这是一个在建筑外立面设计中非常关键的节点。简单来说，它指的是**屋面（通常是女儿墙或屋顶结构）与幕墙系统（如玻璃、铝板幕墙）在顶部收口、交接的部位**。
这个部位的设计和施工直接关系到建筑的**防水、防渗漏、抗风压、保温隔热以及整体美观性**。
为了帮您更清晰地理解，我将其拆解为几个核心要点：
### 1. 核心功能
- **防水防漏**：这是首要任务。檐口是雨水最容易积聚和渗透的地方，必须确保幕墙与屋面结构之间的缝隙被完全密封。
- **抗风压**：檐口处于建筑顶部，风荷载极大。连接件必须足够牢固，防止幕墙板块被风掀开。
- **热工性能**：防止冷桥效应，避免室内结露和能量损失。
- **美观收口**：将幕墙的顶部边缘与屋面、女儿墙或屋顶装饰线条完美衔接，形成干净、利落的视觉效果。
### 2. 常见构造形式
根据建筑设计和幕墙类型，常见的有以下几种：
- **女儿墙压顶式**：幕墙顶部与女儿墙（屋顶矮墙）交接。通常会在女儿墙顶部设置**金属压顶板**（如铝板、不锈钢板），将幕墙的顶部边缘完全覆盖并密封。这是最经典、最可靠的做法。
- **幕墙直接收口式**：幕墙直接延伸到屋面结构层，顶部用**铝合金或钢制扣盖**进行封堵。这种方式简洁现代，但对防水和抗风要求极高。
- **装饰线条式**：在幕墙顶部设计一个造型独特的**金属或石材装饰线条**，既起到收口作用，又成为建筑立面的视觉焦点。
- **与屋顶绿化/设备层结合**：如果屋顶有绿化或设备，檐口需要预留检修通道或设备接口，同时保证防水。
### 3. 关键设计要点（施工前必须确认）
- **防水构造**：必须设置**多道防水**。通常包括：幕墙与屋面结构之间的**密封胶**、**防水卷材**（如TPO、PVC）的翻边、**金属泛水板**等。**泛水板**是檐口防水的核心构件，它像“屋檐”一样将雨水引导至排水系统。
- **排水坡度**：檐口顶部（如压顶板）必须设置**不小于2%的坡度**，确保雨水能迅速排走，避免积水。
- **连接节点**：幕墙的**立柱**（竖向龙骨）必须与屋面结构（如混凝土梁、钢梁）通过**预埋件或后置锚栓**可靠连接。连接件需进行**抗拔和抗剪计算**。
- **热桥处理**：在金属连接件与混凝土结构之间，必须设置**隔热垫片**（如尼龙垫块），阻断热量传递。
- **伸缩缝**：幕墙系统本身有伸缩缝，檐口部位也需要考虑温度变形，通常通过**滑动连接件**或**预留伸缩缝并用密封胶处理**来解决。
- **防雷接地**：幕墙的金属框架必须与建筑的**防雷系统**可靠连接，檐口部位的金属构件（如压顶板）需作为接闪器的一部分。
### 4. 常见问题与解决方案
- **漏水**：最常见问题。原因可能是密封胶老化、泛水板搭接不当、排水坡度不足。
- **解决**：定期检查密封胶，使用耐候性好的硅酮密封胶；确保泛水板搭接长度≥100mm，并设置滴水线；调整排水坡度。
- **风掀**：连接件强度不足或锚固不牢。
- **解决**：严格按设计图纸施工，对连接件进行拉拔试验；增加抗风压加强肋。
- **结露**：热桥处理不当。
- **解决**：在金属连接件与混凝土之间加装隔热垫片；在幕墙内侧增加保温层。
- **外观不平整**：安装精度不够。
- **解决**：使用激光水平仪进行精确放线；严格控制板块加工和安装公差。
### 5. 施工注意事项
- **放线**：必须精确放出檐口的标高和水平线，这是后续所有工作的基础。
- **预埋件**：预埋件位置必须准确，偏差过大需用化学锚栓或植筋方式补救。
- **防水层施工**：防水卷材在檐口处要上翻至幕墙龙骨内侧，并用金属压条固定。
- **密封胶**：打胶前必须清理干净基层，确保干燥、无油污。打胶要饱满、连续、无气泡。
- **成品保护**：檐口部位容易在施工中被踩踏或碰撞，需设置临时防护。
### 总结
**屋面幕墙檐口**是一个集**结构安全、防水、保温、美观**于一体的复杂节点。设计时需综合考虑建筑风格、当地气候条件、幕墙类型和施工可行性。施工时，**防水构造**和**连接节点**是重中之重，必须严格按图施工，并做好隐蔽工程验收。
如果您有具体的图纸或项目情况，可以进一步描述，我可以为您提供更具针对性的分析。
