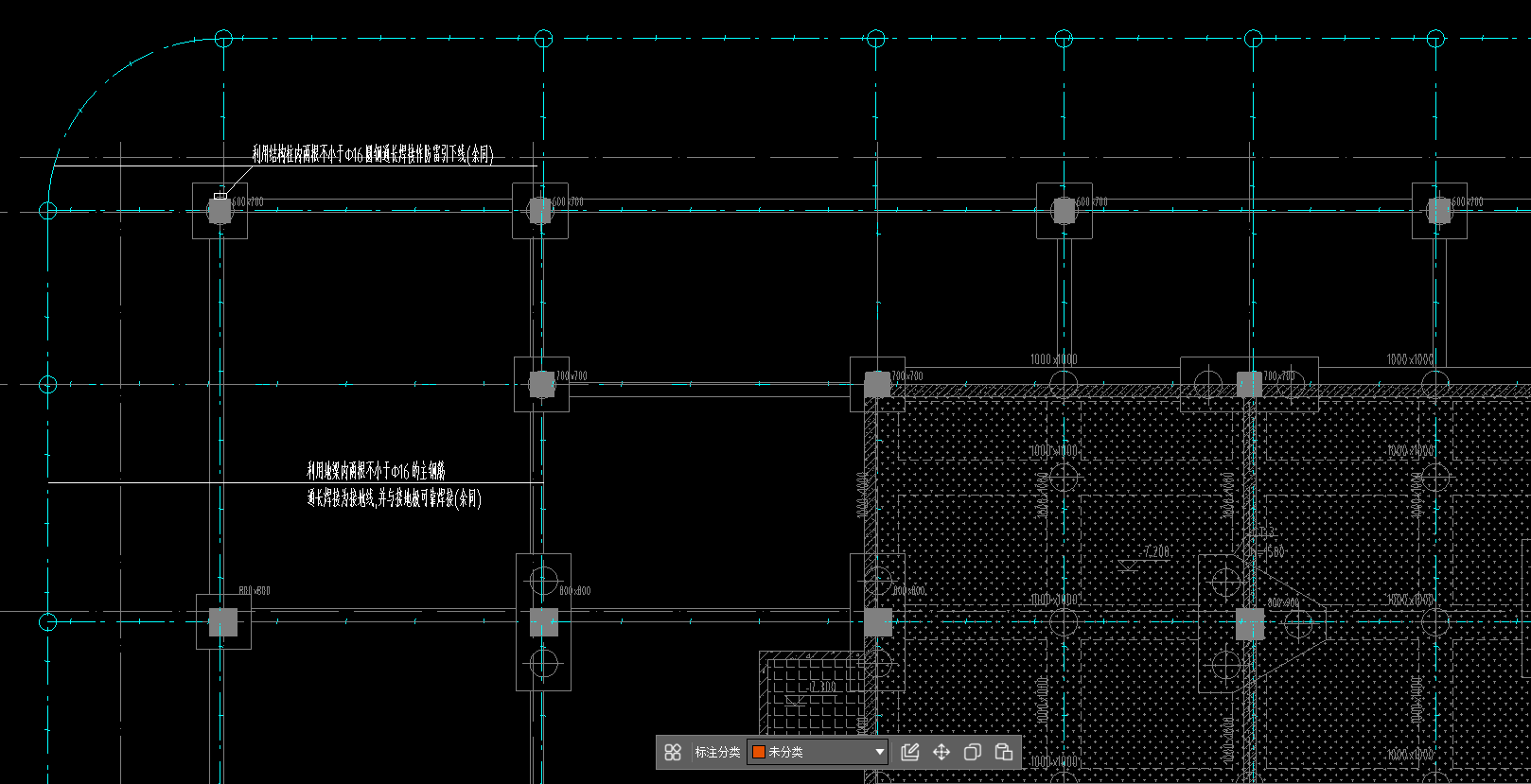

请问这个基础接地装置的容量我该如何统计，整个图上面没有一处是接地的图列全是接地网

首页 > 有问必答 > 问题详情

本周热点问题

zyk5zhsh9ewfxgju

2026-09-17 16:31:34

安装资料 201 江苏扬州市 1币

请问这个基础接地装置的容量我该如何统计，整个图上面没有一处是接地的图列全是接地网

我是该统计长度还是咋样？

我要回答

邀请别人回答

全部回答

机电张工铂金专家

2026-09-18 08:20:49

一整块筏板接地网容量算一处，但是需要考虑筏板结构施工时会划分为若干流水段分开施工，这个时候建议每段筏板作为一处计算

点赞0

回复 0

举报

我的回答

提交取消

回复
筑业小筑老师铂金专家

2026-09-17 16:36:43

您好，针对您提到的“基础接地装置容量统计”问题，在图纸上未明确标注接地图例、仅显示为“接地网”的情况下，通常需要结合**设计说明、规范要求及工程经验**进行推算。以下是具体统计方法和步骤：
---
### 一、明确“基础接地装置”的组成
基础接地装置通常包括：
1. **水平接地体**：利用建筑物基础底部的钢筋网（如筏板基础、条形基础内的主筋）作为自然接地体。
2. **垂直接地体**：若基础钢筋网接地电阻不满足要求，需增设人工垂直接地极（如镀锌角钢、钢管）。
3. **接地母线**：连接各接地体的主筋或扁钢。
4. **引出线**：从接地网引至测试点、设备接地端的连接线。
---
### 二、统计容量的核心参数
容量通常指**接地电阻值**（单位：Ω）或**接地体的有效长度/截面积**。统计方法如下：
#### 1. **接地电阻值（容量）**
- **设计目标值**：查看设计说明中要求的接地电阻值（如≤1Ω、≤4Ω等）。
- **估算方法**：若图纸无具体计算，可参考《建筑物防雷设计规范》GB 50057-2010：
- 利用基础钢筋网作为接地体时，接地电阻可近似按 **0.5~1Ω** 估算（视土壤电阻率、基础面积而定）。
- 若需精确计算，需提供土壤电阻率（ρ）、基础钢筋网尺寸等参数。
#### 2. **接地体有效长度/截面积**
- **水平接地体**：统计基础内所有**主筋（≥Φ12mm）** 的总长度（如筏板基础内纵横钢筋的交叉连接长度）。
- **垂直接地体**：若图纸未标注，按设计说明中“增设人工接地极”的规格统计（如L50×5角钢，长度2.5m，数量按间距5m布置）。
- **接地母线**：统计从接地网引至测试点的扁钢长度（如40×4镀锌扁钢）。
---
### 三、具体统计步骤（以常见筏板基础为例）
#### 1. **收集图纸信息**
- 查看**基础平面图**：标注了基础梁、筏板内的钢筋网（通常为双向双层钢筋）。
- 查看**设计说明**：明确接地电阻要求、是否利用基础钢筋、是否增设人工接地极。
#### 2. **统计水平接地体（基础钢筋网）**
- **计算基础面积**：长×宽（如20m×30m=600㎡）。
- **确定钢筋网规格**：如Φ16@200（双向），则每平方米钢筋长度≈10m（双向总长）。
- **总长度**：600㎡×10m/㎡=6000m（仅作为接地体有效长度，实际需考虑交叉连接）。
- **注意**：规范要求基础钢筋网作为接地体时，需将纵横钢筋焊接成网格，网格尺寸≤20m×20m（或按设计）。
#### 3. **统计垂直接地体（若有）**
- 按设计说明中“增设人工接地极”的规格和数量统计（如4根L50×5角钢，每根2.5m）。
#### 4. **统计接地母线**
- 从接地网引至测试点的扁钢长度（如从基础边缘引至室外测试点，长度按实际路径计算）。
#### 5. **统计引出线**
- 从接地网引至设备接地端的连接线（如从基础钢筋焊接引出至配电箱的接地排）。
---
### 四、注意事项
1. **无图例时的处理**：
- 若图纸未标注接地网的具体位置，可默认**整个基础底板钢筋网**即为接地体（需确认设计说明中是否明确“利用基础钢筋作为接地体”）。
- 若设计说明也未提及，需联系设计单位确认。
2. **规范要求**：
- 根据《建筑物防雷设计规范》GB 50057-2010，利用基础钢筋网作为接地体时，需满足：
- 基础内钢筋网应焊接成电气通路。
- 接地电阻不满足时，需增设人工接地极。
3. **容量统计的最终输出**：
- 通常以**接地电阻值**（如≤1Ω）或**接地体总长度/截面积**（如水平接地体6000m，垂直接地体10m）作为容量指标。
---
### 五、示例统计表
| 项目 | 规格/参数 | 数量/长度 | 备注 |
|------|------------|------------|------|
| 水平接地体（基础钢筋网） | Φ16@200（双向） | 6000m | 按基础面积600㎡估算 |
| 垂直接地体（人工接地极） | L50×5角钢，2.5m/根 | 4根（10m） | 按设计说明 |
| 接地母线 | 40×4镀锌扁钢 | 20m | 从基础引至测试点 |
| 引出线 | Φ12圆钢 | 10处 | 引至设备接地端 |
---
### 六、总结
- **无图例时**：以设计说明为准，默认基础钢筋网为接地体，统计其有效长度。
- **容量核心**：接地电阻值（需计算或估算）或接地体总长度/截面积。
- **建议**：若图纸信息不足，务必联系设计单位补充接地网布置图或明确参数。
希望以上方法能帮助您完成统计！如有具体图纸或参数，可进一步提供，以便更精确计算。
