预制 RpI-SAm-E1 中分带护栏怎么做检验批资料

首页 > 有问必答 > 问题详情

本周热点问题

sj20260919083546965

2026-09-19 09:01:55

其它资料 19 广东江门市 1币

预制 RpI-SAm-E1 中分带护栏怎么做检验批资料

这属于交安工程

我要回答

邀请别人回答

全部回答

米雪艳铂金专家

2026-09-21 18:26:22

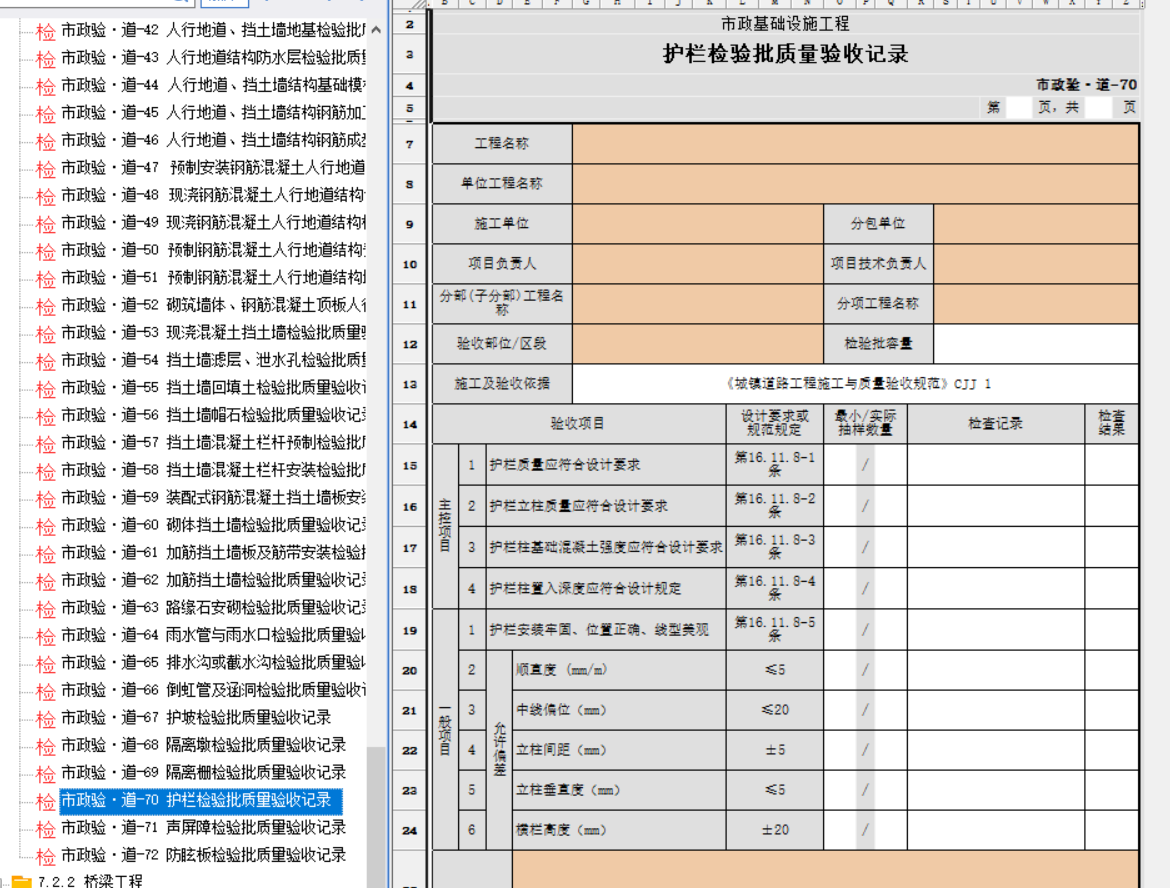

看下这个护栏检验批表

点赞0

回复 0

举报

我的回答

提交取消

回复
筑业小筑老师铂金专家

2026-09-20 08:55:15

您好！关于预制RpI-SAm-E1中分带护栏的检验批资料，这通常属于**公路工程**中的**交通安全设施**或**混凝土护栏**分项工程。由于“RpI-SAm-E1”是特定的护栏型号（可能指钢筋混凝土护栏的某种规格），其检验批资料的制作需严格遵循**《公路工程质量检验评定标准》（JTG F80/1-2017）** 及相关设计图纸。
以下是为您梳理的检验批资料制作核心要点和步骤：
### 一、明确检验批划分原则
根据规范，**中分带护栏**通常按**每1km**或**每处（如桥梁、隧道口）** 划分为一个检验批。具体请参照您项目《施工组织设计》中的划分方案。
### 二、检验批资料应包含的核心表格（以JTG F80/1-2017为例）
通常需要以下表格，并按要求填写：
1. **分项工程质量检验评定表**（主表）
- **工程部位**：填写“KXX+XXX~KXX+XXX 中分带护栏”。
- **基本要求**：检查混凝土强度、钢筋、护栏线形、基础埋深等是否符合设计。
- **实测项目**：这是核心，需对照规范填写实测值。
- **混凝土强度（MPa）**：必须合格（需附试块报告）。
- **断面尺寸（mm）**：高度、宽度、壁厚等。
- **轴线偏位（mm）**：护栏中心线偏差。
- **顶面高程（mm）**：护栏顶面标高。
- **竖直度（mm）**：护栏垂直度。
- **相邻段高差（mm）**：护栏接缝处高差。
- **预埋件位置（mm）**：如防眩板、轮廓标预埋件。
- **外观鉴定**：无蜂窝麻面、裂缝、啃边、掉角等。
- **质量保证资料**：水泥、钢筋、砂石等原材料合格证及复检报告；混凝土配合比、强度报告；隐蔽工程验收记录（如钢筋绑扎、基础）。
2. **检验申请批复单**（报验单）
- 在施工前或完成后，向监理提交申请。
3. **现场质量检验报告单**（过程记录）
- 记录每道工序（如模板安装、钢筋加工、混凝土浇筑）的检查结果。
4. **隐蔽工程验收记录**（如有）
- 如基础开挖、钢筋绑扎、预埋件安装等。
5. **混凝土施工记录**（如有）
- 记录浇筑时间、坍落度、养护情况等。
### 三、关键实测项目允许偏差（参考JTG F80/1-2017）
| 检查项目 | 规定值或允许偏差 | 检查方法和频率 |
| :--- | :--- | :--- |
| **混凝土强度（MPa）** | 在合格标准内 | 按附录D检查 |
| **断面尺寸（mm）** | ±5 | 尺量：每100m检查3处 |
| **轴线偏位（mm）** | 10 | 经纬仪：每100m检查3点 |
| **顶面高程（mm）** | ±10 | 水准仪：每100m检查3点 |
| **竖直度（mm）** | 5 | 垂线：每100m检查3处 |
| **相邻段高差（mm）** | 3 | 尺量：每100m检查3处 |
| **预埋件位置（mm）** | 10 | 尺量：抽查20% |
### 四、制作步骤建议
1. **收集原始数据**：现场实测数据（轴线、高程、尺寸等）、混凝土试块强度报告、原材料合格证。
2. **填写评定表**：将实测数据填入“分项工程质量检验评定表”，计算合格率。
3. **整理附件**：将“现场质量检验报告单”、“隐蔽工程记录”、“强度报告”等作为附件。
4. **签字盖章**：施工方自检合格后，报监理工程师审核签字。
### 五、特别提醒
- **型号确认**：“RpI-SAm-E1”中的“RpI”可能指**钢筋混凝土护栏**，“SAm”可能指**单坡型**或**加强型**，“E1”可能是设计编号。**请务必核对设计图纸**，确认其具体尺寸、配筋、预埋件要求，因为不同型号的允许偏差可能略有差异。
- **地方标准**：部分省份（如浙江、江苏）可能有地方标准或补充规定，请优先执行项目所在地要求。
- **资料软件**：建议使用项目指定的**公路工程资料管理软件**（如筑业、品茗等），软件中通常已内置了标准表格模板，直接调用填写即可。
**总结**：您需要制作的核心是 **“分项工程质量检验评定表”** ，并附上**混凝土强度报告**和**现场实测记录**。请以设计图纸和JTG F80/1-2017为准，逐项填写。
如果您需要更具体的表格模板或某个项目的填写示例，可以告诉我您的项目所在地或使用的资料软件名称，我可以进一步协助。
